HIOKI MR8848 - Modularer 32-Kanal-Speicherrekorder, 20 MS/s, 1000 V Direkteingang, robustes Design

Modularer Speicherrekorder, bis zu 32 analoge und 16 Logikkanäle, max. Abtastrate von 20 MS/s, isolierte Direkteingänge bis 1000 VDC, 1 TB Speicher mit SSD-Option, optionale Datenakquise in Echtzeit, robustes Design, AC- und DC-Stromversorgung

Inhalt: 1 Each

Produktnummer: MR8848

GTIN/EAN: 36036016082

Länge: 176 mm

Breite: 365 mm

Höhe: 304 mm

Gewicht: 6.9 kg

Produktinformationen HIOKI MR8848 - Modularer 32-Kanal-Speicherrekorder, 20 MS/s, 1000 V Direkteingang, robustes Design

Technische Eckdaten:

8 Steckplätze, bis zu 32 isolierte Analog- und 16 Logikkanäle simultan
Hochgeschwindigkeitsabtastung mit bis zu 20 MS/s
Max. 1000 VDC, 700 VAC Eingangsspannung
Datenaufzeichnung in Echtzeit direkt auf optionale 1 TB SSD
Stromversorgung über Netzspannung (AC) oder Gleichspannung (DC)

Besondere Vorteile:

Betrieb mit externer Gleichstromversorgung (10 bis 28 VDC)
Sofortiger, manipulationssicherer Ausdruck von Messdaten direkt am Einsatzort

Typische Anwendungen:

Auswertung der Reaktionszeit von USV-Anlagen und Rechenzentren bei Stromausfall
Überwachung der Turbinensteuerung und Abschaltung in Wasserkraftwerken nach plötzlichem Lastabfall
Messung der Phasenreaktionszeit zur sicheren Abschaltung von Leistungsschaltern
Erfassung von Antriebs-, Brems- und Vibrationsdaten bei realen Testfahrten im Schienenverkehr
OK/NOK-Bewertung von Schweißqualitäten anhand von Wellenformen
Vielseitiges Werkzeug für Wartungsanwendungen, bei denen netzunabhängige Mehrkanal- und Hochspannungsaufzeichnungen erforderlich sind

Detaillierte Produktübersicht:

Der MR8848 Speicherrekorder ist ein modular aufgebautes HochgeschwindigkeitsDatenerfassungssystem, das für präzise Wellenformerfassung auch unter schwierigen Bedingungen entwickelt wurde. Dank seiner robusten Konstruktion und stoßfestem Gehäuse eignet er sich sowohl für den Feld- als auch für den Laboreinsatz - insbesondere dort, wo Vibrationen, Temperaturschwankungen oder beanspruchende Einsatzbedingungen herrschen. Mit seiner Tastenbedienung und dem widerstandsfähigen Design ist der MR8848 ideal für Langzeittests unter realen Einsatzbedingungen, bei denen zuverlässige Messergebnisse entscheidend sind.

Das System verfügt über acht Steckplätze und unterstützt eine Vielzahl austauschbarer Module, wodurch eine hohe Flexibilität für unterschiedlichste Messaufgaben gewährleistet ist. Es können gleichzeitig verschiedene physikalische Größen wie Spannung, Strom, Logiksignale, Temperatur, Vibration, Druck und Dehnung erfasst werden - ideal für die umfassende Analyse komplexer Systeme. Je nach gewählten Modulen lässt sich das System entweder für simultane, isolierte Messungen mit bis zu 32 analogen Kanälen oder für Hochgeschwindigkeitsmessungen mit bis zu 20 MS/s konfigurieren.

Für Hochspannungsmessungen steht ein spezielles Modul zur Verfügung, das über Direkteingänge bis 1000 VDC oder 700 VAC verfügt. Der MR8848 bietet außerdem eine direkte Kompatibilität mit hochpräzisen Stromsensoren von HIOKI. Breitband-Stromzangen wie die CT6711 lassen sich z.â€¯B. mit analogen Modulen wie dem U8978 kombinieren. Spezielle Strommodule wie U8977 und 8971 ermöglichen genaue Strommessungen in einem breiten Messbereich und sind für die einfache Verwendung mit Präzisionszangen und -sensoren wie CT6841A oder CT6904A ausgelegt. Diese Module erkennen angeschlossene HIOKI-Sensoren automatisch und versorgen sie mit Strom - für eine besonders einfache Einrichtung.

Vier integrierte Logikeingänge ermöglichen den Anschluss von bis zu 16 Logikkanälen mittels 4-Kanal-Logiksonden. Bei Bedarf lässt sich die Anzahl der Logikkanäle durch zusätzliche Logikmodule erweitern.

Drei kompatible Ausgangsmodule bieten Funktionen wie Impuls- und Wellenformerzeugung zur Signalsimulation und -prüfung. Mit dem Arbiträr-Generator U8793 können benutzerdefinierte Signalverläufe programmiert und ausgegeben werden - ideal zur Simulation von Störungen. Die kostenlose Software SF8000 erleichtert die Erstellung von Wellenformen durch direkte Dateneingabe und unterstützt Anwendungen wie Rauschsimulation oder das Kombinieren mehrerer Signalformen.

Für lange, unterbrechungsfreie Aufzeichnungen bietet der MR8848 die optionale Echtzeitspeicherfunktion MR9001-01, mit der Messdaten direkt auf die optionale 1 TB SSD oder auf ein anderes externes Speichermedium (z.â€¯B. SD-Karte oder USB-Laufwerk) geschrieben werden können. Im Gegensatz zu herkömmlichen Systemen, die interne Speicherpuffer verwenden, ist kein Pausieren der Messung zum Datenexport erforderlich. Dies ermöglicht kontinuierliche Erfassung über lange Zeiträume. Zusätzlich minimiert die Echtzeitspeicherung das Risiko eines Datenverlusts bei plötzlichem Stromausfall und sorgt für stabile, zuverlässige Aufzeichnungen.

Die DC-Versorgungseinheit 9784 ist eine werkseitig integrierte Option, die den Betrieb mit externen Gleichspannungsquellen von 10 bis 28 V - etwa mit Fahrzeugbatterien - ermöglicht. Dieser große Eingangsspannungsbereich macht externe Netzteile überflüssig und ist ideal für mobile Anwendungen und den Feldeinsatz. Die Integration bei der Fertigung des MR8848 sorgt für eine kompakte und verlässliche Lösung für unterwegs.

Ebenfalls werkseitig erhältlich ist die Druckereinheit U8351, die einen sofortigen, manipulationssicheren Ausdruck von Wellenformen und Messergebnissen direkt am Einsatzort ermöglicht. Sie eignet sich ideal für Anwendungen, die prüfbare Papierdokumente erfordern - etwa in der Regulierungsdokumentation, bei Serviceeinsätzen oder zur Abnahme durch Kunden. Der Drucker ist besonders praktisch in Umgebungen, in denen digitale Medien nicht praktikabel oder verboten sind, und bietet schnelle Dokumentation ganz ohne PC oder USB-Speicher.

Zur Unterstützung Ihres Workflows stehen verschiedene Softwaretools zur Verfügung. Die kostenlosen Programme MR6000 Viewer und Waveform Viewer ermöglichen eine einfache Anzeige, Analyse und den Export von Messdaten. Für weitergehende Aufgaben bietet der 9335 Wave Processor leistungsstarke Funktionen zur Datenverarbeitung und BatchKonvertierung. Die Integration in LabVIEW, MATLAB sowie die Steuerung über SCPIKommandos erlauben eine flexible Automatisierung und Systemanbindung.

Der MR8848 findet breite Anwendung in der Infrastruktur- und Transporttechnik, wo seine hohe Abtastrate, Mehrkanalfähigkeit und modulare Eingangsarchitektur eine umfassende Systemdiagnose und -validierung ermöglichen. In der elektrischen Energieversorgung wird er zur Prüfung von USV-Anlagen eingesetzt, indem er Spannungs-, Strom- und Temperaturverläufe auf Eingangs- und Ausgangsseite aufzeichnet, um eine zuverlässige Notstromumschaltung sicherzustellen. In der Wasserkrafttechnik ermöglicht er präzise Lastabwurftests durch Erfassung von Signalen wie Turbinendrehzahl, erzeugtem Strom und Wasserdruck, um ein sicheres Abschalten nach Lastabfall zu prüfen.

Für die Prüfung von Hochspannungs-Leistungsschaltern misst der MR8848 exakt die Zeitdifferenz zwischen Schaltbefehl und Kontaktreaktion über alle drei Phasen hinweg - ein wichtiger Beitrag zur Identifikation von Schaltverzögerungen und zur Einhaltung von Zeitvorgaben. Im Bahnbereich werden Antriebsstrom, Motorspannung, Fahrzeuggeschwindigkeit, Bremsdruck und Vibration während realer Testfahrten aufgezeichnet - ideal zur Korrelation mehrerer Parameter und zur Validierung sicherheitskritischer Systeme.

Mehr als nur Daten - hier erfahren Sie mehr:

MR8848 Speicherrekorder
Schnellstart-Handbuch
Sicherheitshinweise zur Verwendung
Netzkabel
Aufzeichnungspapier 9231 und Papierrollenhalter (bei installierter Druckereinheit U8351)

Module

8966

HIOKI 8966 - Analog Unit

Die 8966 Analog Unit ist ein 2-Kanal Spannungs-Eingangsmodul für die Speicherrekorder MR6000, MR6000-01, MR8848, MR8827, MR8740, MR8741 und MR8740T. Sie erweitert diese Geräte um zwei galvanisch getrennte Spannungseingänge und ist für hochdynamische Mehrkanalmessungen in Entwicklungs-, Test- und Analyseanwendungen ausgelegt. Mit einer maximalen Abtastrate von bis zu 20 MS/s und einer Frequenzbandbreite von DC bis 5 MHz (–3 dB) eignet sich das Modul zur Erfassung schneller Signalflanken und transienter Ereignisse in Leistungselektronik, Steuerungen und allgemeinen Wellenformanalysen. Mehrere Messbereiche bis 400 V DC ermöglichen eine flexible Integration in unterschiedliche Messumgebungen. Die Kanal-zu-Kanal-Isolation erlaubt sichere Parallelmessungen auf unterschiedlichen Potenzialen. Typische Anwendungen sind Hochgeschwindigkeits-Spannungsmessungen, Transientenanalyse, Signalverlaufsauswertung sowie die Validierung analoger und steuerungstechnischer Schaltungen.Technische Spezifikationen 2-kanaliger galvanisch getrennter Spannungseingang A/D-Auflösung: 12 Bit Maximale Abtastrate: 20 MS/s Frequenzbandbreite: DC bis 5 MHz (–3 dB) Messgenauigkeit: ±0,5% vom Endwert Messbereich: 5 mV bis 20 V/div (12 Bereiche)Maximal zulässiger Eingang: 400 V DC Kompatible Speicherrekorder:MR6000MR6000-01MR8848MR8847AMR8827MR8740MR8741MR8740T

8967

HIOKI 8967 - Temp Unit

Die 8967 Temp Unit ist ein 2-Kanal-Temperatur-Eingangsmodul für die Speicherrekorder MR6000, MR6000-01, MR8848, MR8827, MR8740, MR8741 und MR8740T. Sie erweitert diese Geräte um zwei Thermoelement-Messkanäle und ist für präzise Temperaturmessungen in Labor-, Entwicklungs- und Industrieanwendungen ausgelegt. Das Modul unterstützt eine Vielzahl von Thermoelementtypen wie K, J, E, T, N, R, S, B und W und ermöglicht damit flexible Temperaturmessungen in unterschiedlichen Messumgebungen. Die Referenzstellenkompensation kann intern oder extern konfiguriert werden und gewährleistet zuverlässige Messergebnisse auch bei unterschiedlichen Installationsbedingungen. Mitgelieferte Ferrit-Kerne zum Aufklemmen helfen, hochfrequente Störungen auf den Thermoelementleitungen zu reduzieren und die Messstabilität in elektrisch störbehafteten Umgebungen zu verbessern. Eine integrierte Leitungsbrucherkennung hilft, unterbrochene Thermoelementleitungen während der Messung zu erkennen und erhöht die Messsicherheit insbesondere bei Langzeitmessungen.Typische Anwendungen sind thermische Tests, Temperaturüberwachung in elektronischen Systemen, Umwelt- und Klimaprüfungen sowie Langzeit-Temperaturaufzeichnungen in Forschung und Entwicklung.Technische Spezifikationen 2-kanaliger Thermoelement-Temperatur-Eingang Unterstützte Thermoelementtypen: K, J, E, T, N, R, S, B, WReferenzstellenkompensation: intern oder extern Leitungsbrucherkennung: Ein/Aus Datenaktualisierung: Fast ca. 1,2 ms / Normal ca. 100 ms / Slow ca. 500 msEingangswiderstand: ≥ 5 MΩ Maximal zulässige Spannung gegen Erde: 300 V AC/DC Kompatible Speicherrekorder: MR6000MR6000-01MR8848MR8847AMR8827MR8740MR8741MR8740T

8968

HIOKI 8968 - High Resolution Unit

Die 8968 High Resolution Unit ist ein 2-Kanal-Hochauflösungs-Spannungsmodul für die Speicherrekorder MR6000, MR6000-01, MR8848, MR8827 und MR8740T. Sie stellt zwei galvanisch getrennte Spannungseingänge zur Verfügung, die für präzise und stabile Signalerfassung optimiert sind. Mit 16-Bit-A/D-Wandlung und simultaner Abtastung von bis zu 1 MS/s bietet das Modul eine höhere Amplitudenauflösung. In Kombination mit der Abtastrate können Signaländerungen sowohl in der Amplitude als auch in der Zeit deutlich detaillierter analysiert werden als mit Standard-Spannungsmodulen.Die Frequenzbandbreite von DC bis 100 kHz (–3 dB) eignet sich insbesondere für detaillierte Wellenformanalysen, bei denen eine hohe Auflösung wichtiger ist als maximale Abtastgeschwindigkeit. Zwölf wählbare Messbereiche von 5 mV/div bis 20 V/div erlauben die Erfassung kleiner Signale ebenso wie höherer Spannungen. Die maximal zulässige Eingangsspannung beträgt 400 V DC zwischen den Eingangsklemmen, bei einer Isolation bis 300 V AC/DC gegen Erde. Typische Anwendungen sind hochgenaue Spannungsmessungen, Analyse niederpegeliger Signale, Bewertung der Stabilität von Versorgungsspannungen, Ripple- und Rauschmessungen sowie detaillierte Wellenformanalysen in EntwicklungsumgebungenTechnische Spezifikationen 2-kanaliger galvanisch getrennter SpannungseingangEingangsanschluss: isolierte BNC-BuchseEingangswiderstand: 1 MΩ / 30 pF A/D-Auflösung: 16 BitMaximale Abtastrate: 1 MS/s (simultane Abtastung)Frequenzbandbreite: DC bis 100 kHz (–3 dB)Messgenauigkeit: ±0,3% vom Endwert Messbereich: 5 mV/div bis 20 V/div (12 Bereiche)Maximal zulässige Eingangsspannung: 400 V DCIsolation gegen Erde: 300 V AC/DCKompatible SpeicherrekorderMR6000MR6000-01MR8848MR8847AMR8827MR8740MR8741MR8740T

8970

HIOKI 8970 - Freq Unit

Die 8970 Freq Unit ist ein 2-Kanal Frequenz- und Pulsmessmodul für die Speicherrekorder MR6000, MR6000-01, MR8848, MR8827, MR8740, MR8741 und MR8740T. Sie ermöglicht die präzise Messung von Frequenz, Drehzahl (RPM), Pulsbreite und Tastverhältnis über zwei galvanisch getrennte Eingänge. Mit einem Messbereich für Puls- und Frequenzsignale von sehr niedrigen Frequenzen bis 100 kHz unterstützt das Modul die zuverlässige Erfassung periodischer und pulsbasierter Signale. Neben der Frequenz- und Drehzahlmessung ermöglichen Integrations- und Impulszählfunktionen die Auswertung kumulierter Ereignisse, beispielsweise Gesamtumdrehungen oder Impulse von Durchflussmessern, und unterstützen so eine detaillierte Systemanalyse. Das Modul unterstützt außerdem die Messung von Encodersignalen und ermöglicht damit die Auswertung von Drehzahl und Position aus inkrementalen Encoder-Ausgängen. Ein spezieller Netzfrequenz-Messmodus ermöglicht die präzise Überwachung von 50-Hz-, 60-Hz- und 400-Hz-Netzen. Eine Isolation bis 300 V AC/DC gegen Erde gewährleistet den sicheren Einsatz in elektrisch anspruchsvollen Umgebungen. Flexible Trigger-Einstellungen ermöglichen stabile und reproduzierbare Messergebnisse.Typische Anwendungen sind hochgenaue Spannungsmessungen, Analyse niederpegeliger Signale, Bewertung der Stabilität von Versorgungsspannungen, Ripple- und Rauschmessungen sowie detaillierte Wellenformanalysen in Entwicklungsumgebungen.Technische Spezifikationen2-kanaliger isolierter Frequenz- und Pulseingang Eingangsanschluss: isolierte BNC-Buchse Eingangswiderstand: 1 MΩ / 30 pF Frequenzmodus Messbereich: DC bis 100 kHz (minimale Pulsbreite 2 µs) Frequenzgenauigkeit: ±0,1 % vom EndwertMessfunktionen: Frequenz, Drehzahl, Pulsbreite, Tastverhältnis, Integration, Impulszählung Maximal zulässige Spannung gegen Erde: 300 V AC/DC Kompatible SpeicherrekorderMR6000MR6000-01MR8848MR8847AMR8827MR8740 MR8741MR8740T

8971

HIOKI 8971 - Current Unit

Typische Anwendungen MotorstromanalysenWechselrichtertestsEntwicklung von Leistungselektronik Untersuchung von Schalt- und LastströmenTechnische Spezifikationen2-kanaliger Strommesseingang für optionale StromsensorenEingang: Sensoranschluss (über Adapterkabel 9318)Eingangsimpedanz: 1 MΩ A/D-Auflösung: 12 Bit Maximale Abtastrate: 1 MS/s (simultane Abtastung über 2 Kanäle) Frequenzcharakteristik: DC bis 100 kHz (–3 dB) Messgenauigkeit: ±0,65 % v.E. RMS-Genauigkeit: ±1 % v.E. (DC, 30 Hz bis 1 kHz), ±3 % v.E. (1 kHz bis 10 kHz) Maximal zulässige Spannung gegen Erde: 300 V AC/DC Die 8971 Current Unit ist ein 2-Kanal Strommessmodul für die Speicherrekorder MR6000, MR6000-01, MR8848, MR8827, MR8740 und MR8740T. Sie ermöglicht die präzise Erfassung von Stromverläufen mit kompatiblen Hioki-Stromsensoren, die über spezielle Sensoreingänge angeschlossen werden. Das Modul unterstützt eine simultane Abtastung mit bis zu 1 MS/s über zwei Kanäle und verwendet eine 12-Bit-A/D-Wandlung zur präzisen Wellenformerfassung. Mit einer Frequenzbandbreite von DC bis 100 kHz (–3 dB) eignet es sich für detaillierte Stromanalysen in Leistungselektronik, Wechselrichtersystemen und industriellen Antriebsanwendungen. Die Strommessbereiche hängen vom verwendeten Stromsensor sowie den gewählten Skalierungseinstellungen ab. Typische Vollskalenbereiche reichen je nach Sensormodell von 2 A bis 2000 A.Unterstützte Stromsensoren sind: 9272-05, CT6841A, CT6843A, CT6844A, CT6845A, CT6846A, CT6862-05, CT6863-05, CT6872, CT6872-01, CT6873, CT6873-01, CT6875A, CT6875A-1, CT6876A, CT6876A-1, CT6904A, CT6904A-1, CT6904A-2 und CT6904A-3. Die Sensoren werden über das mitgelieferte Adapterkabel 9318 angeschlossen. Abhängig vom Sensortyp können zusätzliche Adapter wie CT9901 oder CT9900 erforderlich sein. Kompatible SpeicherrekorderMR6000MR6000-01MR8848MR8827MR8740 MR8740T

8972

HIOKI 8972 - DC/RMS Unit

Die 8972 DC/RMS Unit ist ein 2-Kanal DC- und RMS-Spannungsmessmodul für die SpeicherrekorderMR6000, MR6000-01, MR8740T, MR8740, MR8741, MR8827, MR8847A und MR8848. Sie ermöglicht sowohl die Erfassung von Momentanwerten als auch die RMS-Auswertung über zwei galvanisch getrennte Kanäle. Das Modul verfügt über eine breitbandige RMS-Messschaltung, die DC- und AC-Signale von etwa 30 Hz bis 100 kHz ohne externe Signalaufbereitung unterstützt. Zwölf wählbare Messbereiche von 5 mV/div bis 20 V/div erlauben eine flexible Signalerfassung, während eine simultane Abtastung von bis zu 1 MS/s pro Kanal eine detaillierte Wellenformanalyse unterstützt. Mit einer Isolation bis 300 V AC/DC gegen Erde und einer maximal zulässigen Eingangsspannung von 400 V DC zwischen den Eingangsklemmen ist ein sicherer Betrieb auch in anspruchsvollen elektrischen Umgebungen gewährleistet.Typische Anwendungen sind DC- und AC-Überwachung, RMS-Analyse von PWM-Signalen, Bewertung von Schaltverläufen sowie Validierung in leistungselektronischen Systemen.Technische Spezifikationen RMS-Messbandbreite: DC / 30 Hz bis 100 kHzMessbereich: 5 mV/div bis 20 V/div (12 Messbereiche) Maximale Abtastrate: bis zu 1 MS/sRMS-Genauigkeit: ±1 % f.s. Eingangsanschlüsse: Isolierter BNC-Anschluss (Eingangswiderstand 1 MΩ, Eingangskapazität 30 pF) Tiefpassfilter: 5 Hz, 50 Hz, 500 Hz, 5 kHz, 100 kHzMaximale Nennspannung gegen Erde: 300 V AC/DC (CAT II)Maximal zulässige Eingangsspannung zwischen den Klemmen: 400 V DCKompatible SpeicherrekorderMR6000,MR6000-01MR8740TMR8740 MR8741 MR8827 MR8847AMR8848

8973

HIOKI 8973 - Logic Unit

Die 8973 Logic Unit ist ein Logiksignal-Messmodul für die Speicherrekorder MR6000, MR6000-01, MR8740T, MR8740, MR8741, MR8827, MR8847A und MR8848. Es ermöglicht die Erfassung und Analyse digitaler Logiksignale mit HIOKI Logic Probes. Das Modul verfügt über vier Probe-Eingänge. Mit HIOKI Logic Probes, die vier Messkanäle pro Probe bereitstellen, können pro Modul bis zu 16 Logikkanäle realisiert werden. Mehrere Logic Units können gleichzeitig installiert werden, um die Anzahl der digitalen Kanäle im Messsystem zu erweitern. Das Modul verwendet mini-DIN-Anschlüsse für HIOKI Logic Probes (separat erhältlich) und ermöglicht die gleichzeitige Überwachung mehrerer digitaler Signale. Die Anzahl der anschließbaren 8973-Units hängt vom jeweiligen Speicherrekorder-Modell ab: Der MR8827 unterstützt bis zu 2 Units, der MR8848 bis zu 3 Units, der MR6000 bis zu 8 Units und der MR8740T bis zu 3 Units (Installation nur in den Steckplätzen 25 bis 27).Typische Anwendungen sind die Analyse digitaler Zeitabläufe, die Überwachung von Steuerlogik, die Zustandsüberwachung von Relais sowie die Validierung von Embedded- und industriellen Steuerungssystemen.Technische SpezifikationenProbe-Eingänge: 4 (mini-DIN) Logikkanäle: 16 (4 Probe-Eingänge × 4 Kanäle je Logic Probe)Kompatible Sonden: HIOKI Logic Probes 9320-01, 9320-02 und 9320-03 (separat erhältlich) Kompatible SpeicherrekorderMR6000MR6000-01MR8740TMR8740MR8741MR8827MR8847AMR8848

MR8990

HIOKI MR8990 - Digital Voltmeter Unit

Die MR8990 Digital Voltmeter Unit ist ein 2-Kanal-6,5-Stellen-Hochpräzisionsmodul zur DC-Spannungsmessung für die Speicherrekorder MR6000, MR6000-01, MR8740T, MR8740, MR8741, MR8827, MR8847A und MR8848. Sie ermöglicht hochgenaue DC-Spannungsanalysen in Mehrkanal-Messsystemen für industrielle, energiebezogene und entwicklungsnahe Anwendungen. Mit einer Auflösung von bis zu 0,1 µV und einer Abtastrate von bis zu 500 S/s ermöglicht das Modul eine hochstabile DC-Spannungserfassung über fünf wählbare Messbereiche von 100 mV bis 1000 V Endwert. Standard-4-mm-Bananenbuchsen ermöglichen eine robuste und flexible Verbindung in Labor- und Validierungsumgebungen.Typische Anwendungen sind hochauflösende DC-Überwachung, Batteriecharakterisierung, Stabilitätsanalysen von Versorgungsschienen, Kalibrierverifikation sowie Langzeitmessungen präziser Referenzspannungen.Technische SpezifikationenKanäle / Eingang: 2 (galvanisch getrennt, 4-mm-Bananenbuchsen) Messart: DC-Spannung, 6,5 Stellen Messbereich: 100 mV bis 1000 V Endwert (5 Bereiche) Auflösung / Abtastrate: bis zu 0,1 µV, bis zu 500 S/s Eingangswiderstand: 100 MΩ (100 mV–10 V Bereiche), sonst 10 MΩ Spannungsgrenzen: 500 V DC Eingang; 300 V AC/DC gegen Erde Grundgenauigkeit: ±0,01 % rdg. ±0,0025 % f.s. (1000 mV Bereich)Kompatible Speicherrekorder MR6000MR6000-01MR8740TMR8740MR8741MR8827MR8847AMR8848

MR8790

HIOKI MR8790 - Waveform Generator Unit

Die MR8790 Waveform Generator Unit ist ein 4-kanaliges Signalgeneratormodul für die Speicherrekorder MR6000, MR6000-01, MR8740T, MR8740, MR8741, MR8827, MR8847A und MR8848. Sie erzeugt DC- und Sinussignale, die als Stimulus-Signale in Mess- und Prüfsystemen verwendet werden können.Das Modul unterstützt eine synchronisierte Signalausgabe parallel zur Mehrkanalerfassung, sodass erzeugte Signale mit gemessenen Spannungs-, Strom- oder Logiksignalen zeitlich korreliert werden können. Einstellbare Amplituden- und Frequenzparameter ermöglichen eine flexible Signalerzeugung für Entwicklungs-, Validierungs- und Funktionstests.Typische Anwendungen sind Bauteiltests, Validierung analoger Eingangsstufen sowie die Analyse dynamischer Systemeigenschaften.Technische Spezifikationen Anzahl Kanäle: 4 (SMB-Ausgänge)Ausgangsimpedanz: ≤1 Ω Maximal zulässige Spannung gegen Erde: 30 V rms AC oder 60 V DCAusgangsspannungsbereich: −10 V bis +10 V (0 bis 20 Vp-p, Auflösung 1 mV)Maximaler Ausgangsstrom: 5 mA Ausgangsfunktion: DC, Sinus (1 Hz bis 20 kHz) Genauigkeit: Amplitude ±0,25 % vom Einstellwert ±2 mV p-p (1 Hz bis 10 kHz); Offset ±3 mV; DC-Ausgang ±0,6 mV Kompatible SpeicherrekorderMR6000MR6000-01MR8740TMR8740MR8741MR8827MR8847AMR8848

MR8791

HIOKI MR8791 - Pulse Generator Unit

Die MR8791 Pulse Generator Unit ist ein 8-kanaliges Pulsgeneratormodul für die Speicherrekorder MR6000, MR6000-01, MR8740T, MR8740, MR8741, MR8827, MR8847A und MR8848. Sie erzeugt konfigurierbare Pulssignale für Tests digitaler Steuerungssysteme und Schaltanwendungen. Das Modul stellt acht Pulsausgangskanäle bereit, die als Stimulus-Signale während der synchronisierten Wellenformerfassung verwendet werden können.Die Unit ermöglicht einstellbare Pulsbreiten, Wiederholraten und Ausgangsspannungspegel zur Bewertung von Trigger-Schaltungen, Zeitverhalten und Schaltreaktionen. Die synchronisierte Zusammenarbeit mit den Aufzeichnungskanälen erlaubt eine detaillierte Analyse von Systemreaktionen auf definierte Pulsanregungen.Typische Anwendungen sind Trigger-Überprüfung, PWM-Simulation, Tests digitaler Schnittstellen sowie Zeitablaufanalysen in Embedded- und leistungselektronischen Systemen. Technische SpezifikationenAnzahl Kanäle: 8 (D-Sub-Anschluss, Half-Pitch, 50-polig) Maximal zulässige Spannung gegen Erde: 30 V rms AC / 60 V DC Ausgangsmodi: Pattern-Output, Pulse-Output, Logic-Output, Open-Collector-Output Pattern-Output: Lesefrequenz 10 Hz bis 120 kHz, bis zu 2048 Logikmuster Pulse-Output: Frequenz 0,1 Hz bis 20 kHz, Tastverhältnis 0,1 % bis 99,9 % Logik-Ausgangspegel: 0 V bis 5 V (H ≥ 3,8 V, L ≤ 0,8 V) Open-Collector-Ausgang: max. Collector-Emitter-Spannung 50 V, Überstromschutz 100 mAKompatible SpeicherrekorderMR6000MR6000-01MR8740TMR8740MR8741MR8827MR8847AMR8848

U8977

HIOKI U8977 – 3-Kanal Strom Einheit für Memory HiCorder

Die U8977 3ch Current Unit ist ein 3-Kanal-Strommessmodul für die Speicherrekorder MR6000, MR6000-01, MR8740T, MR8847A und MR8848. Sie ermöglicht Strommessungen mit optionalen Hioki Stromsensoren. Das Modul unterstützt den Direktanschluss kompatibler Stromsensoren sowie den Anschluss über das optionale CT9920 Conversion Cable. Darüber hinaus unterstützt es die automatische Erkennung direkt anschließbarer Sensormodelle zur automatischen Skalierungseinrichtung und versorgt die Stromsensoren direkt über die Current Unit. Typische Anwendungen umfassen 3-Phasen-Strommessungen, Wechselrichtertests und die Erfassung breitbandiger Stromverläufe bei der Bewertung von Leistungselektronik. Technische Spezifikationen Anzahl Kanäle: 3 (Strommessung mit optionalem Stromsensor) Eingang: dedizierter Steckverbinder (ME 15 W), Eingangswiderstand 1 MΩ, GND gemeinsam mit der Rekorder-Haupteinheit, DC/GND-Kopplung Abtastrate / Auflösung: 5 MS/s (simultan über 3 Kanäle), 16-Bit-A/D-Wandlung, 1/32000 des Messbereichs Genauigkeit: ±0,3 % f.s. (bei 5-Hz-Filter; Genauigkeit und Eigenschaften des verwendeten Stromsensors sind zusätzlich zu berücksichtigen) Frequenzcharakteristik / Filter: DC bis 2 MHz, ±3 dB; Tiefpass 5 / 500 / 5 k / 200 kHz Abmessungen und Masse: 106 mm B × 19,8 mm H × 196,5 mm T, 250 g Kompatible Speicherrekorder MR6000, MR6000-01, MR8740T, MR8847A, MR8848 (max. 3 Module/Gerät) Kompatible Stromsensoren 9272-05, CT6830, CT6831, CT6833, CT6834, CT6841A, CT6843A, CT6844A, CT6845A, CT6846A, CT6847A, CT6862-05, CT6863-05, CT6872, CT6872-01, CT6873, CT6873-01, CT6875A, CT6875A-1, CT6876A, CT6876A-1, CT6877A, CT6877A-1, CT6904, CT6904A, CT6904A-1, CT6904A-2, CT6904A-3 Bei Verwendung des CT9920 Konvertierungskabels (PL14 auf ME15W): CT7631, CT7636, CT7642, CT7731, CT7736, CT7742, CT7044, CT7045, CT7046

U8969

HIOKI U8969 – Dehnungsmess Einheit für Memory HiCorder

Die U8969 Strain Unit ist ein 2-Kanal-Modul zur Dehnungsmessung für die Speicherrekorder MR6000, MR6000-01, MR8848, MR8827, MR8740, MR8741 und MR8740T. Sie ermöglicht die Erfassung von Dehnungssignalen über DMS-Brückenschaltungen mittels elektronischem Auto-Balancing. Das Modul unterstützt Dehnungsmessstreifen mit Brückenimpedanzen von 120 Ω bis 1 kΩ bei einer Brückenspeisespannung von 2 V. Der Messbereich umfasst ±10 000 µε mit einer Auflösung von 16 Bit. Die simultane Abtastung beider Kanäle erfolgt mit bis zu 200 kS/s. Integrierte Tiefpassfilter (5 Hz, 10 Hz, 100 Hz, 1 kHz) sowie eine Frequenzcharakteristik von DC bis 20 kHz ermöglichen die Analyse statischer und dynamischer Dehnungssignale. Typische Anwendungen umfassen Strukturbelastungstests, Ermüdungsanalysen, Materialuntersuchungen sowie die Analyse mechanischer Verformungen in Mehrkanal-Messsystemen. Technische SpezifikationenAnzahl Kanäle: 2 (Dehnungsmessung, elektronisches Auto-Balancing) Messbereich: ±10 000 µε, 20 µε bis 1000 µε/div, 6 BereicheAbtastrate: 200 kS/s (simultan) Auflösung: 16 Bit (1/1250 des Messbereichs) Genauigkeit: ±0,5 % f.s. ±4 µε (5 Hz Filter)Frequenzcharakteristik: DC bis 20 kHz (+1/−3 dB) Tiefpassfilter: 5 / 10 / 100 Hz, 1 kHz Brückendaten: 120 Ω bis 1 kΩ, 2 V ±0,05 V Kompatible Speicherrekorder MR6000, MR6000-01, MR8848, MR8827, MR8740, MR8741, MR8740T

U8979

HIOKI U8979 – Ladungsmess Einheit für Memory HiCorder

Die U8979 Charge Unit ist ein 2-Kanal-Beschleunigungsmessmodul für die Speicherrekorder MR6000, MR6000-01, MR8848, MR8827 und MR8740T. Sie ermöglicht Beschleunigungsmessungen mit ladungsausgebenden Beschleunigungssensoren und Beschleunigungssensoren mit integriertem Vorverstärker. Darüber hinaus kann das Modul zur Messung und Aufzeichnung von Drehmoment- und Schwingungssignalen verwendet werden. Das Modul bietet pro Kanal einen BNC-Eingang sowie einen Miniatursteckverbinder für Ladungseingang. Es unterstützt außerdem TEDS-kompatible Sensoren zur automatischen Übernahme der Sensorempfindlichkeit. Typische Anwendungen umfassen Schwingungsmessungen an Maschinen und Baugruppen sowie Frequenzanalysen von Drehmoment- und Schwingungssignalen mit der FFT-Funktion des Rekorders. Ein Beispiel ist die Erfassung von über das Chassis auf das Motorgehäuse übertragenen Vibrationen mit einem am Chassis montierten Beschleunigungssensor.Technische Spezifikationen Anzahl Kanäle / Messfunktion: 2 (Beschleunigungsmessung)Eingang: BNC-Metallbuchse, 1 MΩ, 200 pF oder weniger; Miniatursteckverbinder (#10-32 UNF); Eingangskopplung AC/DC/GND; gemeinsamer GND je Kanal Max. Spannung gegen Erde / max. Eingang: 30 V AC oder 60 V DC; max. zulässige Spannung 40 V DC; max. Eingangsladung ±500 pC bzw. 50000 pCTEDS: IEEE 1451.1.4 Klasse 1 kompatibel (Auslesen von Sensorinformationen, automatische Einstellung der Empfindlichkeit) Messbereich: Beschleunigungseingang 1 bis 200 k (m/s²) f.s., 12 Bereiche × 6 Arten; Ladungseingangsempfindlichkeit 0,1 bis 10 pC/(m/s²); Vorverstärker-Sensoreingangsempfindlichkeit 0,1 bis 10 mV/(m/s²); Spannungseingang 10 mV bis 40 V f.s., 12 Bereiche Abtastrate / Auflösung: 200 kS/s, 16 Bit (1/25000 des Messbereichs)Genauigkeit: Amplitudengenauigkeit ±2 % f.s. für Beschleunigungseingang; DC-Amplitudengenauigkeit ±0,5 % f.s. für Spannungseingang Frequenzcharakteristik / Filter: Ladungseingang 1 (1,5) bis 50 kHz (−3 dB), Tiefpass 500 / 5 kHz; Spannungseingang DC bis 50 kHz (−3 dB) bei DC-Kopplung, 1 Hz bis 50 kHz (−3 dB) bei AC-Kopplung, Tiefpass 5 / 500 / 5 kHz Weitere produktspezifische Parameter: Vorverstärker-Versorgung 3,5 mA ±20 %, 22 V ±5 %; Anti-Aliasing-Filter mit automatischer Grenzfrequenzeinstellung oder OFF für FFT-Betrieb Kompatible Speicherrekorder MR6000, MR6000-01, MR8848, MR8827, MR8740T

U8975

HIOKI U8975 – 4-Kanal Analog Einheit für Memory HiCorder

Die U8975 4ch Analog Unit ist ein 4-Kanal-Modul zur Spannungsmessung für die Speicherrekorder MR6000, MR6000-01, MR8848, MR8827, MR8740, MR8741 und MR8740T. Sie ermöglicht die simultane Spannungsmessung über vier Kanäle mit galvanisch getrennten Eingängen und unterstützt die direkte Signalerfassung. Das Modul bietet Messbereiche von 4 V bis 200 V Endwert und unterstützt die Anzeige von AC-Spannungen bis 140 V rms über die Speicherfunktion. Die simultane Abtastung aller Kanäle erfolgt mit bis zu 5 MS/s bei 16-Bit-A/D-Wandlung. Eine Frequenzcharakteristik von DC bis 2 MHz sowie integrierte Tiefpassfilter unterstützen die detaillierte Wellenformanalyse. Typische Anwendungen umfassen Mehrkanal-Signalüberwachung, Analyse von Steuerungssystemen, Bewertung analoger Schaltungen sowie synchronisierte Wellenformerfassung in Entwicklungs- und Industrieumgebungen. Technische Spezifikationen Kanäle: 4 (Spannungsmessung) Eingang: isolierte BNC-Buchse, 1 MΩ, 30 pF, DC/GND-Kopplung Max. Spannung gegen Erde: 300 V AC/DC; max. Eingang: 200 V DCMessbereich: 4, 10, 20, 40, 100, 200 V Endwert (6 Bereiche), AC-Anzeige bis 140 V rms Abtastrate / Auflösung: 5 MS/s max (simultan über 4 Kanäle), 16 Bit (1/32000 des Messbereichs) Genauigkeit: ±0,1 % f.s. (5 Hz Filter, Nullpunkt enthalten)Frequenzcharakteristik / Filter: DC bis 2 MHz (−3 dB), Tiefpass 5 / 500 / 5 k / 200 kHz Kompatible Speicherrekorder MR6000, MR6000-01, MR8848, MR8827, MR8740, MR8741, MR8740T

U8978

HIOKI U8978 – 4-Kanal Analog Einheit für Memory HiCorder

Die U8978 4ch Analog Unit ist ein 4-Kanal-Spannungsmessmodul für die Speicherrekorder MR6000, MR6000-01, MR8740T, MR8847A und MR8848. Sie ermöglicht hochauflösende mehrkanalige Spannungsmessungen über vier BNC-Eingänge mit 16-Bit-A/D-Wandlung, einem Messbereich ab 100 mV f.s. und einer Abtastrate von bis zu 5 MS/s bei simultaner Abtastung über 4 Kanäle. Typische Anwendungen umfassen mehrkanalige Messungen kleiner Spannungen, Strommessungen in Verbindung mit geeigneten Stromsensoren sowie die Entwicklung von Steuerungen für Fahrzeugnebenaggregate. In Kombination mit dem Mehrbereichs-Stromsensor CT6711 lässt sich die U8978 auch für Strommessungen von 1 mA bis 50 A einsetzen. Darüber hinaus eignet sie sich zur hochauflösenden Erfassung kleiner Stromverläufe bei Geräten mit geringem Stromverbrauch. Technische Spezifikationen Anzahl Kanäle / Messfunktion: 4 (Spannungsmessung) Eingang: isolierte BNC-Buchse, 1 MΩ, 30 pF, DC/GND-Kopplung Max. Spannung gegen Erde / max. Eingang: Direkteingang 30 V AC, 60 V DC; in Kombination mit 10:1 Tastkopf 9665: 300 V AC/DC (CAT II); max. zulässiger Eingang 40 V DC direkt, 400 V DC mit 9665 Messbereich / Auflösung: 100, 200, 400 mV f.s., 1, 2, 4, 10, 20, 40 V f.s. (9 Bereiche), 16 Bit (1/32000 des Messbereichs) Abtastrate / Genauigkeit: 5 MS/s (simultan über 4 Kanäle), ±0,3 % f.s. (bei 5 Hz Filter, Nullpunktgenauigkeit enthalten) Frequenzcharakteristik / Filter: DC bis 2 MHz (−3 dB), Tiefpass 5 / 500 / 5 k / 200 kHzKompatible Speicherrekorder MR6000, MR6000-01, MR8740T, MR8847A, MR8848

U8974

HIOKI U8974 – Hochspannungs Einheit für Memory HiCorder

Die U8974 High Voltage Unit ist ein 2-Kanal-Modul zur Spannungsmessung für Hochspannungssignale für die Speicherrekorder MR6000, MR6000-01, MR8848, MR8827, MR8740, MR8741 und MR8740T. Sie unterstützt DC- und RMS-Spannungsmessung mit wählbaren Betriebsarten und ermöglicht die direkte Einspeisung von Hochspannungssignalen. Das Modul bietet Messbereiche von 200 mV/div bis 50 V/div (DC) und 500 mV/div bis 50 V/div (RMS) bei einer maximal zulässigen Eingangsspannung von 1000 V DC und 700 V AC. Die simultane Abtastung beider Kanäle erfolgt mit bis zu 1 MS/s bei 16-Bit-A/D-Wandlung. Eine Frequenzcharakteristik von DC bis 100 kHz sowie integrierte RMS-Messfunktionen unterstützen die Analyse von Spannungssignalen. Typische Anwendungen umfassen die Messung von Hochspannungssignalen in leistungselektronischen Systemen, die Überwachung von Energieversorgungssystemen sowie die Analyse von Spannungsverläufen in elektrischen Systemen. Technische Spezifikationen Anzahl Kanäle: 2 (Spannungsmessung, DC/RMS wählbar) Eingang: Bananenbuchse, Eingangswiderstand 4 MΩ, Eingangskapazität 5 pFMessbereich: 200 mV/div bis 50 V/div (DC), 500 mV/div bis 50 V/div (RMS), 8 / 7 BereicheMax. Eingangsspannung: 1000 V DC, 700 V AC Abtastrate: 1 MS/s Auflösung: 16 Bit (1/1600 des Messbereichs)Genauigkeit: ±0,25 % f.s. (bei 5 Hz Filter) RMS-Messung: ±1,5 % f.s. (30 Hz bis 1 kHz), ±3 % f.s. (1 kHz bis 100 kHz), Ansprechzeit 150 ms / 500 ms / 2,5 s Frequenzcharakteristik: DC bis 100 kHz (−3 dB) Eingangskopplung: DC / GND Kompatible Speicherrekorder MR6000, MR6000-01, MR8848, MR8827, MR8740, MR8741, MR8740T

9166

HIOKI 9166 – Anschlusskabel für HIOKI Messgeräte

Das Messkabel 9166 ist ein Zubehör für die HIOKI Speicherrekorder MR6000, MR6000-01, MR8740T, MR8740, MR8741, MR8827, MR8847A und MR8848 bzw. deren Messmodule. Es ist mit einem BNC-Stecker aus Metall und kleinen Krokodilklemmen ausgestattet. Durch die kleinen Krokodilklemmen eignet sich das Messkabel für Messungen bei begrenzten Platzverhältnissen. In Kombination mit kompatiblen Speicherrekordern lassen sich Signale erfassen und zur Analyse aufzeichnen. Typische Anwendungen: Spannungsmessungen auf Elektronikplatinen von Invertern, Schaltnetzteilen und anderen elektronischen Schaltungen Signal- und Spannungsmessungen an Testpunkten, IC-Pins, Steckverbindern und offenen Verdrahtungen Messungen bei begrenzten Platzverhältnissen in Entwicklung, Service und LaborumgebungenKompatible Geräte (zugehöriges Messmodul in Klammern):MR8870 MR8880 MR8875: (MR8901)MR6000, MR6000-01: (8966, 8968, 8972, U8975, U8976, U8978) MR8827: (8966, 8968, 8972)MR8848: (8966, 8968, 8972, U8975, U8978) MR8740T: (8966, 8968, 8972, U8975, U8978, U8991) MR8740: (8966, 8968, 8972) MR8741: (8966, 8968, 8972)

48,00 €

Zum Produkt

Zugehörige Produkte

Z4003

Z4003 - SD-Speicherkarte 8GB

Die HIOKI Z4003 SD Speicherkarte wurde für den Einsatz mit Hioki-Messgeräten entwickelt, die SD-Speicherkarten unterstützen. Mit einer Speicherkapazität von 8 GB ist sie ideal für Datenaufzeichnung und -übertragung in verschiedenen Testumgebungen geeignet. Die Speicherkarte ist robust gebaut und hält rauen Bedingungen stand, dank ihres breiten Betriebstemperaturbereichs. Das mitgelieferte Schutzgehäuse sorgt für eine sichere Handhabung und Lagerung, was sie zu einem zuverlässigen Zubehör für Fachleute macht. Technische Spezifikationen: Speicherkapazität: 8 GB Betriebstemperatur: -40°C bis 85°C, rel. Feuchte (ohne Kondensation) Kompatibilität: Hioki-Geräte mit SD-Kartenunterstützung

368,00 €

Zum Produkt

Z4001

Z4001 - SD-Speicherkarte 2GB

Die SD-Speicherkarte Z4001 bietet 2 GB Speicherplatz in Industriequalität, ideal für die Verwendung mit dem HIOKI PW3360 Power Logger und ähnlichen Produkten. Technische Details: Kapazität: 2 GB Kompatibilität: HIOKI PW3360"

138,00 €

Zum Produkt

Z4006

Z4006 - USB-Stick 16GB

Das Z4006 USB-Laufwerk wurde für den Einsatz mit Hioki-Messgeräten entwickelt, die USB-Speichergeräte unterstützen. Mit einer Speicherkapazität von 16 GB bietet es ausreichend Platz für die Datenaufzeichnung und -Übertragung und sorgt für zuverlässige Leistung in verschiedenen Umgebungen. Das Z4006 USB-Laufwerk ist robust und für einen breiten Temperaturbereich ausgelegt, was es zu einem unverzichtbaren Zubehör für das Datenmanagement in professionellen Anwendungen macht.Technische Spezifikationen: Speicherkapazität: 16 GB Betriebstemperatur: 0°C bis 70°C, 0% RH bis 85% rel. Feuchte (ohne Kondensation)

618,00 €

Zum Produkt

MR9321-01

MR9321-01 - Logiksonde

Die MR9321-01 ist eine Logiksonde mit Anzeige, die für den Anschluss an die Logikeingänge von Hioki Speicherekorder wie MR8870, MR8875, MR8880, MR8827 und MR8847 entwickelt wurde. Sie erkennt das Vorhandensein von AC- oder DC-Spannung und ermöglicht die Messung von Schaltzeitpunkten in Relaissteuerungsschaltungen. Jede Messleitung ist isoliert, was eine einfache und sichere Verbindung ermöglicht, und die Sonde ist ideal für präzise Messungen in verschiedenen Umgebungen.Technische Informationen: Anzahl der Kanäle: 4 (isoliert)Eingangsspannungsbereich: o LOW: 0 VAC bis 150 VAC / ±(0 bis 15) VDC o HIGH: 170 VAC bis 250 VAC / ±(70 bis 250) VDC Maximale Eingangsspannung: 150 V rms (LOW), 250 V rms (HIGH)Maximale Nennspannung gegenüber Erde: 250 V rmsMaximaler Strom: 0,2 A Spannungsfestigkeit: 2.224 kVAC / 15 s Isolationswiderstand: > 100 MΩ / 500 VDC Betriebstemperatur und -feuchtigkeit: 0°C bis 40°C, bis zu 80% RH (ohne Kondensation) Lagertemperatur und -feuchtigkeit: -10°C bis 50°C, bis zu 90% RH (ohne Kondensation) Abmessungen: 62W x 128H x 20D mm Kabellänge der Messspitze: 1200 mm Gewicht: 300 g Anwendbare Normen: EN 61010 (Sicherheit), EN 61326 Klasse A (EMV)

390,40 € 488,00 €

Zum Produkt

9784

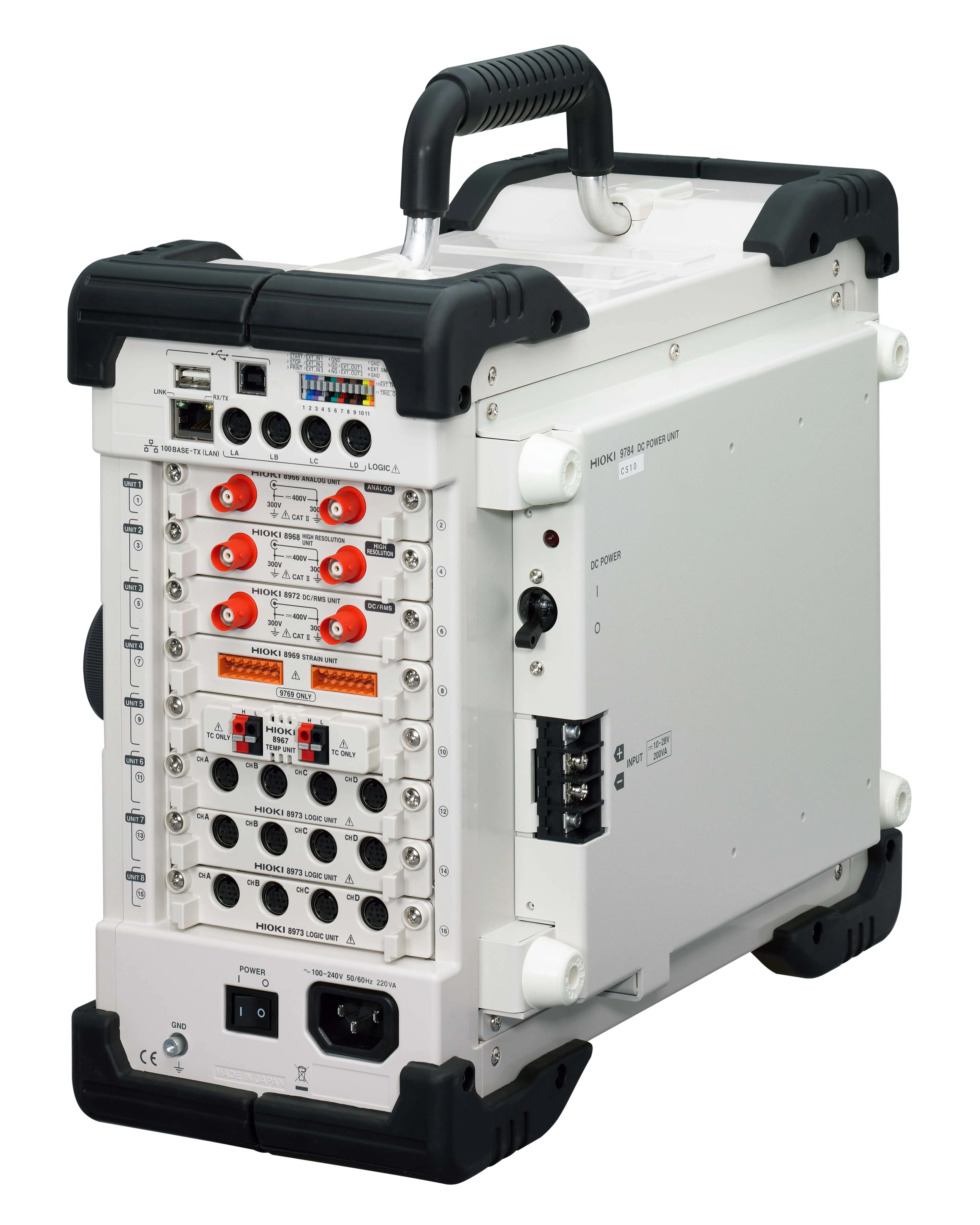

HIOKI 9784 - DC-Stromversorgungseinheit für MR8848, Werksoption

Die HIOKI 9784 DC-Stromversorgungseinheit ist eine Werksoption für den MR8848 Memory Recorder und ermöglicht dessen Betrieb aus einer Gleichspannungsquelle anstelle der üblichen Netzversorgung. Mit einem weiten Eingangsspannungsbereich von 10 V bis 28 V DC unterstützt sie den Einsatz des Recorders in mobilen und netzunabhängigen Anwendungen. Der Recorder kann direkt aus standardmäßigen 12-V-Fahrzeug- oder 24-V-LKW-Batterien betrieben werden, ohne dass ein externer Wandler erforderlich ist. Dadurch eignet sich das System besonders für Feldmessungen in Fahrzeugen oder Umgebungen ohne stabile ACInfrastruktur. Diese Option 9784 kann nur bei der Bestellung des MR8848 berücksichtigt werden und wird im Werk eingebaut. Eine Nachrüstung ist nicht möglich.

U8351

HIOKI U8351 - Druckereinheit für MR8848, Werksoption

Druckereinheit für MR8848, Werksoption, 200 mm Druckbreite

MR9001-01

HIOKI MR9001-01 - Echtzeitspeicherfunktion für MR8848

Echtzeitspeicherfunktion für MR8848; direkte Datenspeicherung auf externe Speichermedien (SSD/USB/SD-Karte), max. 1 MS/s

U8334

HIOKI U8334 - SSD-Einheit für MR8848, 1 TB, Werksoption

SSD-Einheit für MR8848, 1 TB, werkseitige Option, ermöglicht Echtzeitaufzeichnung mit maximal 1 MS/s

9320-01

9320-01 - Logik-Tastkopf

Die Hioki 9320-01 Logic Probe ist ein vielseitiges Zubehör für Hioki Speicherekorder. Sie verfügt über 4 Eingangskanäle und ermöglicht die Erkennung von digitalen und Kontaktsignalen. Die Sonde erlaubt das Umschalten zwischen den Eingangstypen pro Kanal und ist ideal für Anwendungen wie Relais-Timing-Messungen und Schaltungsanalysen. Technische Details: Kanäle: 4 (gemeinsame Masse mit dem Hauptgerät) Eingangstypen: Digital/Kontakt, pro Kanal wählbar Eingangswiderstand: 1 MΩ (0-5V), 500 kΩ (5-50V) Schwellenwert: 1,4V, 2,5V, 4,0V Erfassbare Impulsbreite: 500 ns oder länger Maximaler Eingang: 50 V DC Abmessungen: 62 mm (B) × 94 mm (H) × 20 mm (T)Gewicht: 150 g

438,00 €

Zum Produkt

L9790

HIOKI L9790 - Adapterkabel

Das HIOKI L9790 ist ein flexibles Kabel, das für Hochspannungsmessungen entwickelt wurde und mit verschiedenen Hioki-Geräten, darunter die Memory-Recorder-Serie und Geräte mit BNC-Spannungseingängen, kompatibel ist. Es kann auch mit Leistungsmessgeräten verwendet werden, wenn ein Banana-to-BNC-Adapter angebracht wird. Geeignete Zubehörteile sind separat erhältlich, was Flexibilität für unterschiedliche Messanforderungen bietet. Technische Details: Kabeldurchmesser: 4,1 mm Eingangsspannung: Bis zu 600 V Länge: 1,8 m Kompatibilität: Memory-Recorder-Serie (z.B. MR8847-Serie, MR8870), Geräte mit BNC-Spannungseingängen, Leistungsmessgeräte (mit Banana-to-BNC-Adapter) Geeignetes Zubehör: Alligator Clip L9790-01, Grabber Clip 9790-02, Testspitze 9790-03

98,00 €

Zum Produkt

L9790-01

L9790-01 - Krokodilklemmen rot/schwarz

Das L9790-01 Krokodilklemmen Set bietet eine sichere und zuverlässige Lösung für elektrische Verbindungen in Hochspannungsumgebungen. Das Klemmen-Set ist passend für das L9790 Verbindungskabel und ideal für Anwendungen bis 600 V in CAT III-Umgebungen wie Verteilerkästen und Gebäudeverkabelungen. Das robuste Design sorgt für festen Halt und eine präzise Messung, während die Einhaltung höchster Sicherheitsstandards Vertrauen und Sicherheit bei jeder Anwendung bietet.Technische Details: Name: Alligator Clip Set L9790-01 Nennspannung: 600 V Nennstrom: 10 A Kategorie: CAT III Farbe: Rot/Schwarz Set Kompatibilität: Zubehör für L9790 Verbindungskabel

58,00 €

Zum Produkt

9790-02

9790-02 - Hakenklemmen

Die 9790-02 Hakenklemmen sind ein Paar Greifklemmen, vollständig isoliert in Rot und Schwarz, die für die Verwendung an den Enden des L9790-Kabels ausgelegt sind. Diese Klemmen bieten sichere und zuverlässige Verbindungen bei Messanwendungen und gewährleisten eine robuste Isolierung sowie die Kompatibilität mit federnden Ø 2 mm-Steckern. Technische Informationen: Gesamtlänge: 75 mm Buchsendurchmesser: Ø 2 mm Kompatibel mit: L9790-Kabel Spannungsgrenze: 300 V (CAT III) bei Verwendung mit dem L9790-Kabel

58,00 €

Zum Produkt

9790-03

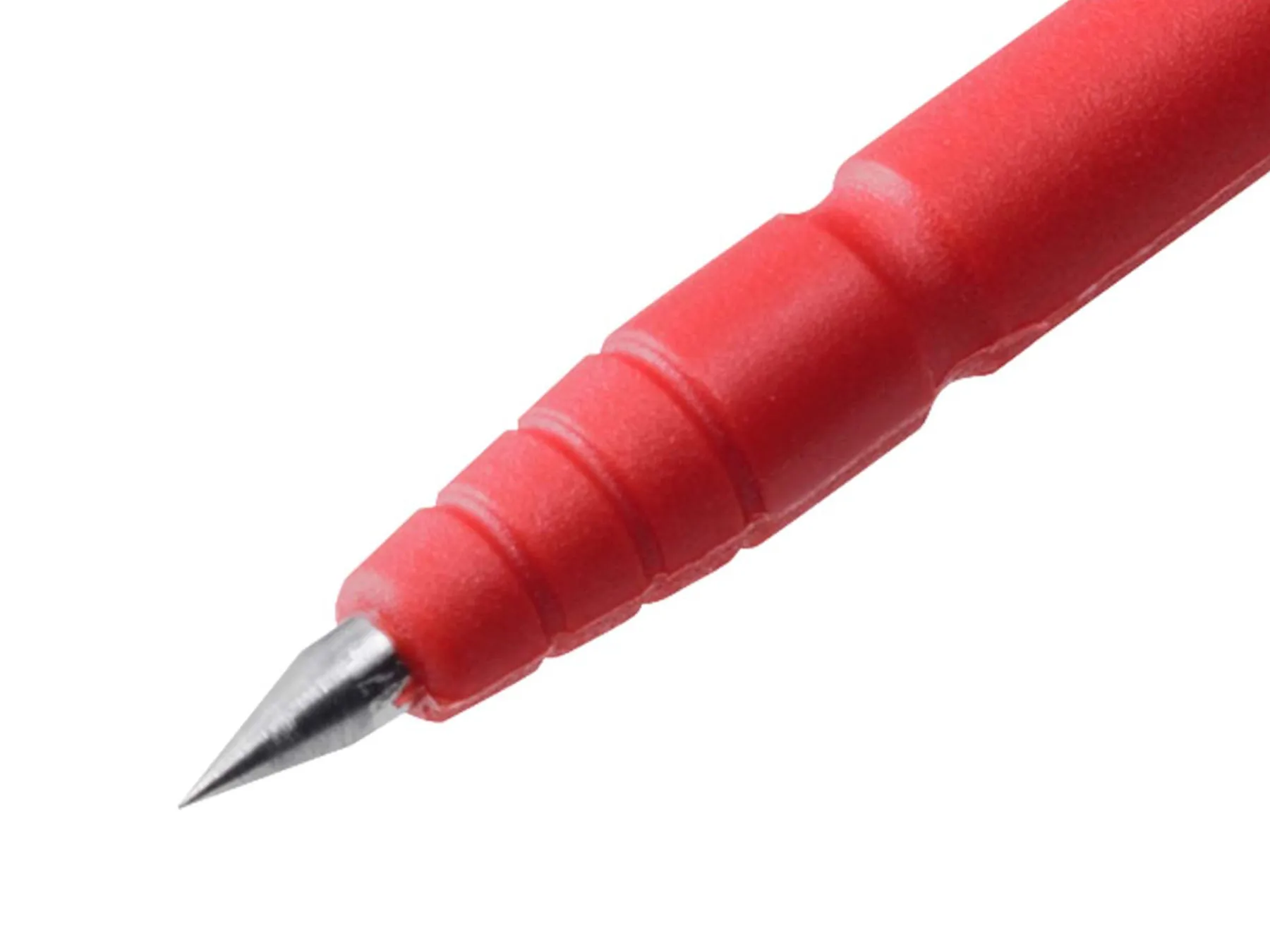

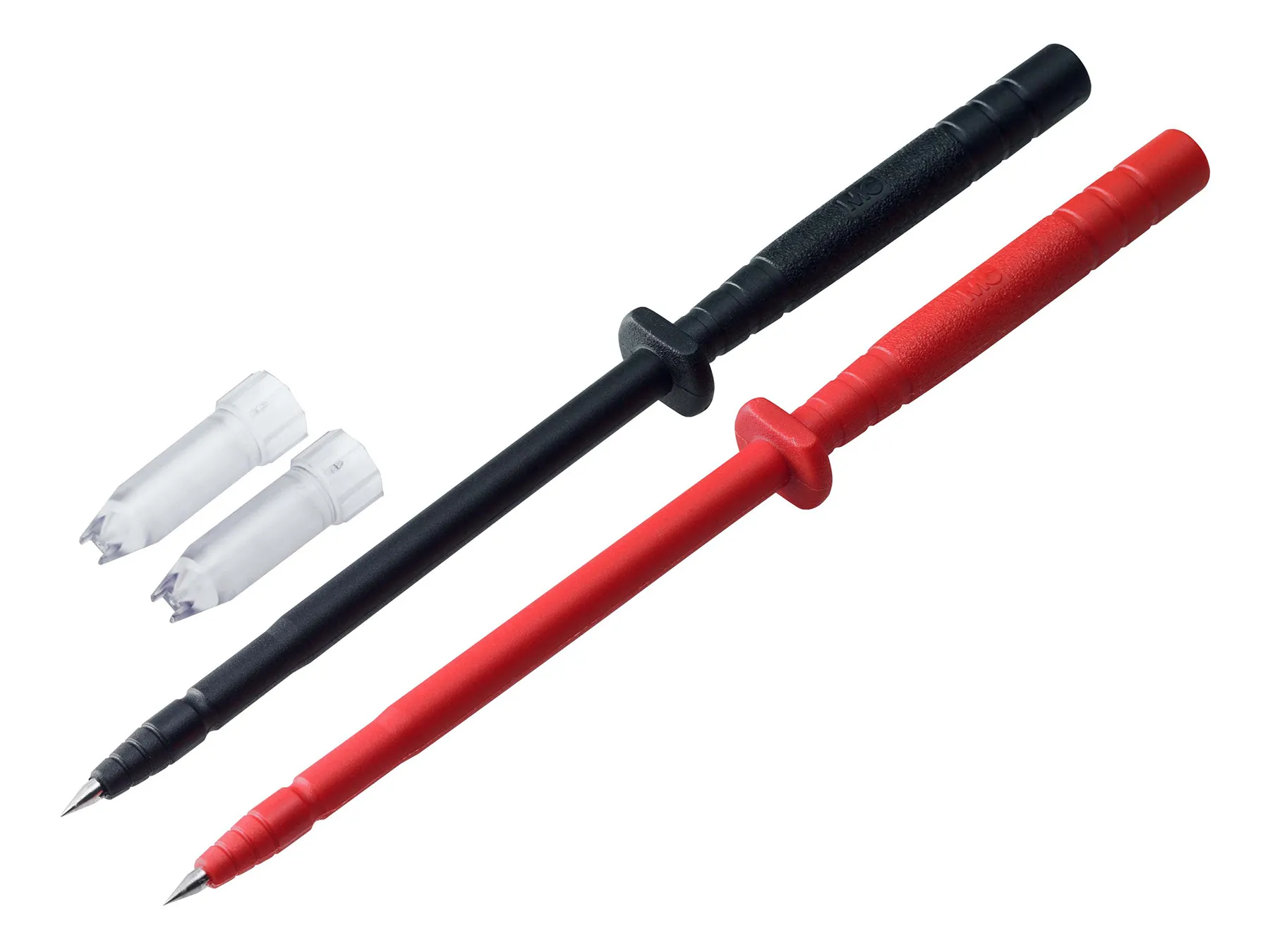

9790-03 - Elektronik Messspitzen
