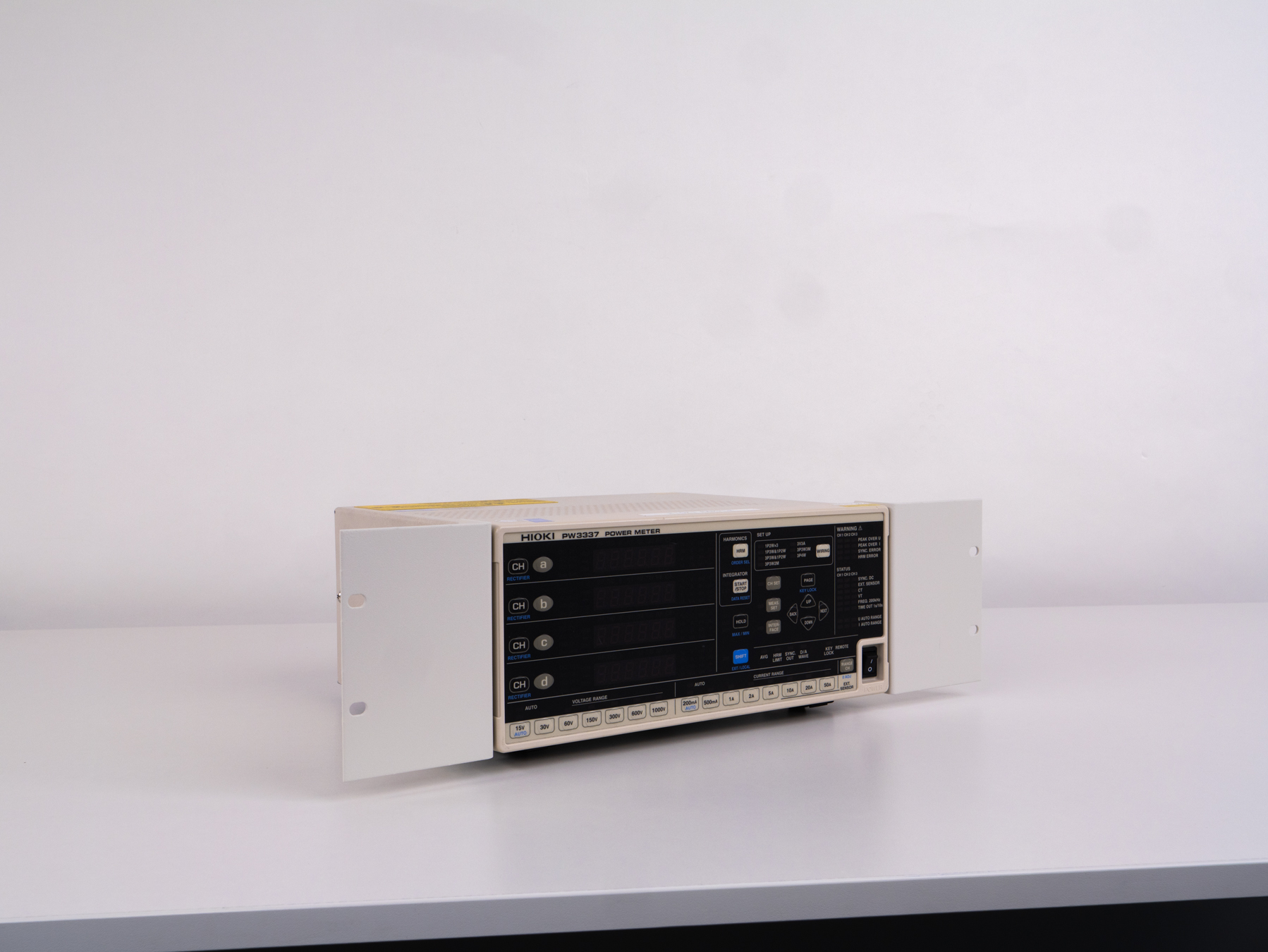

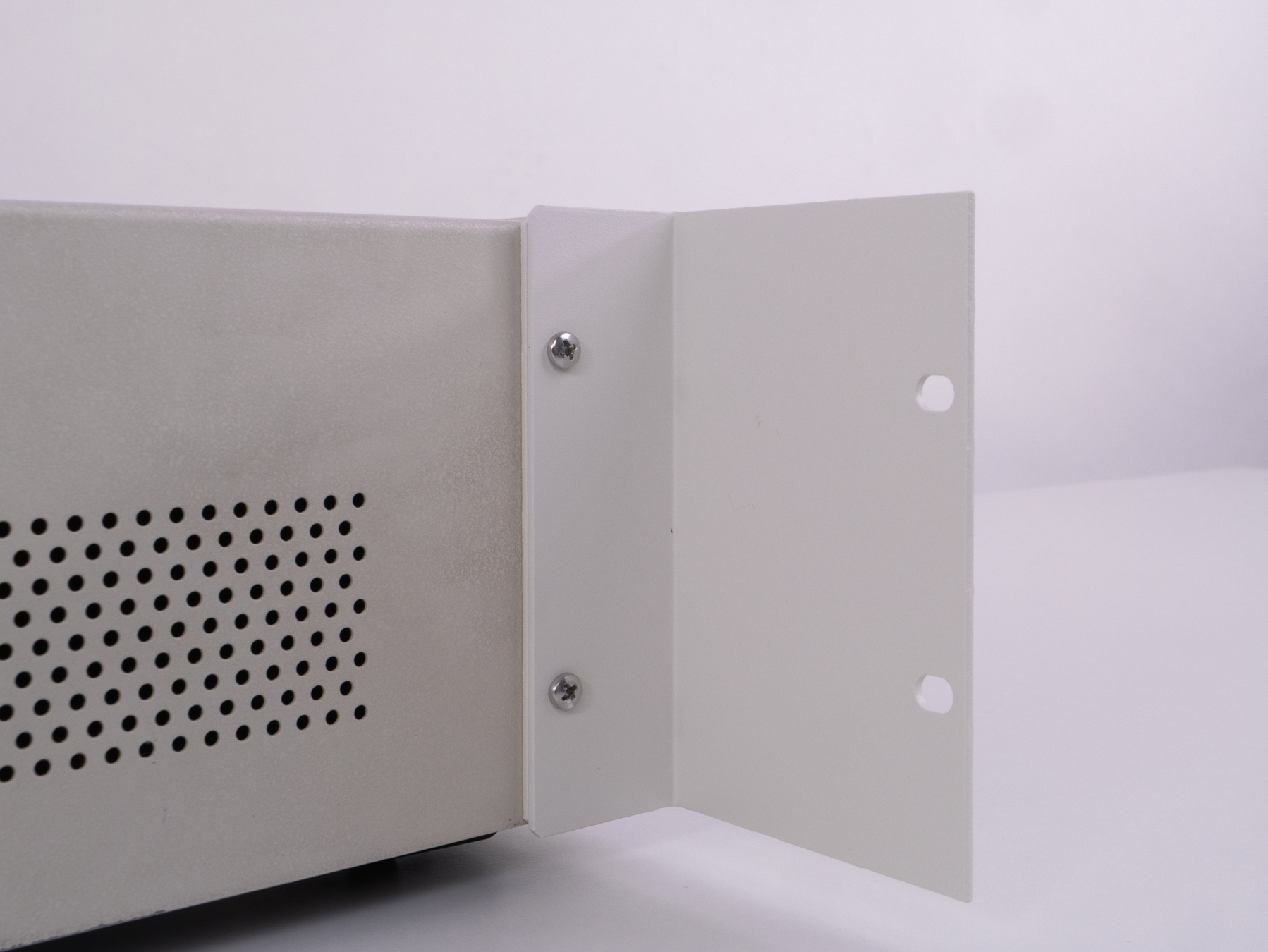

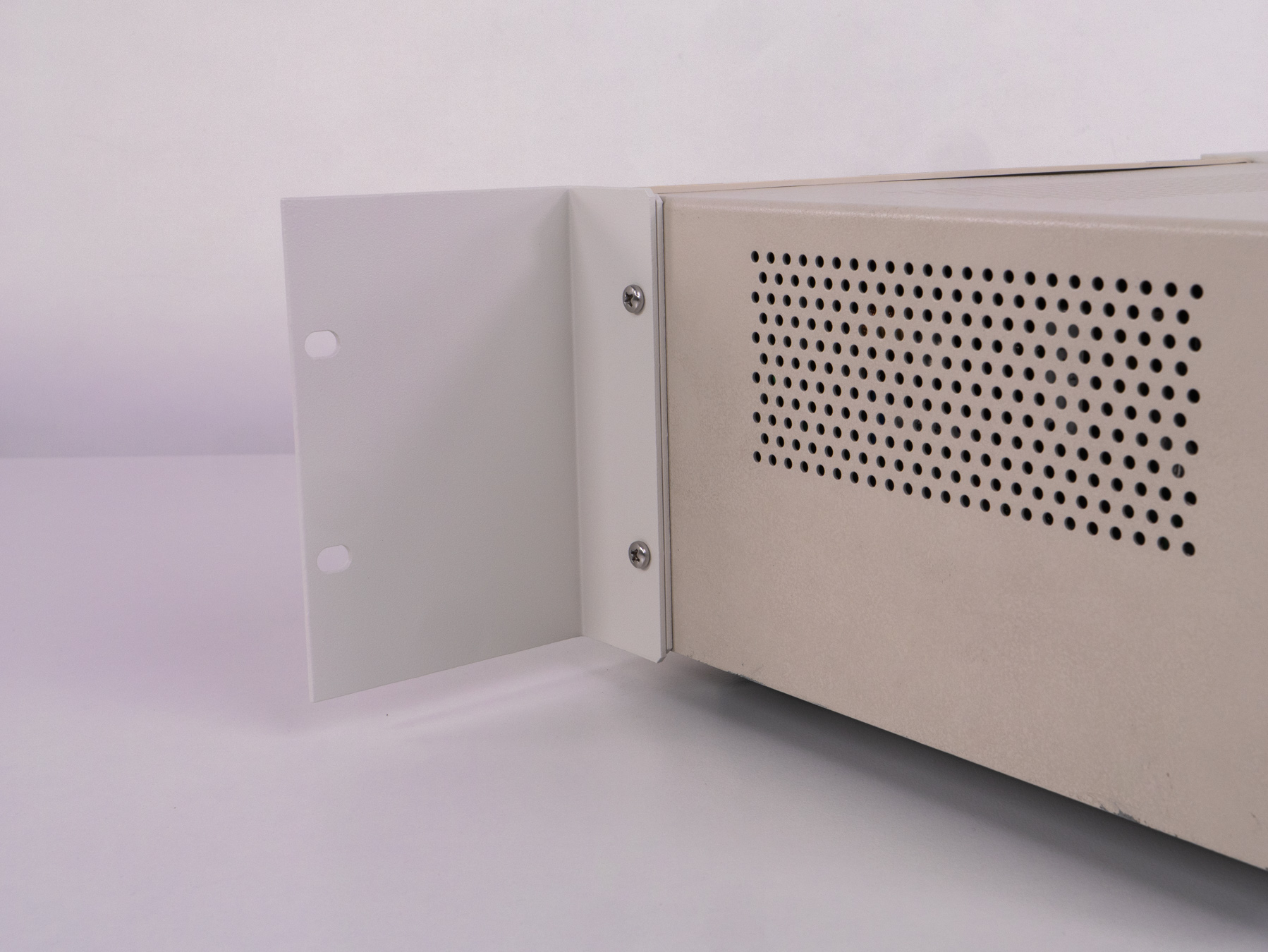

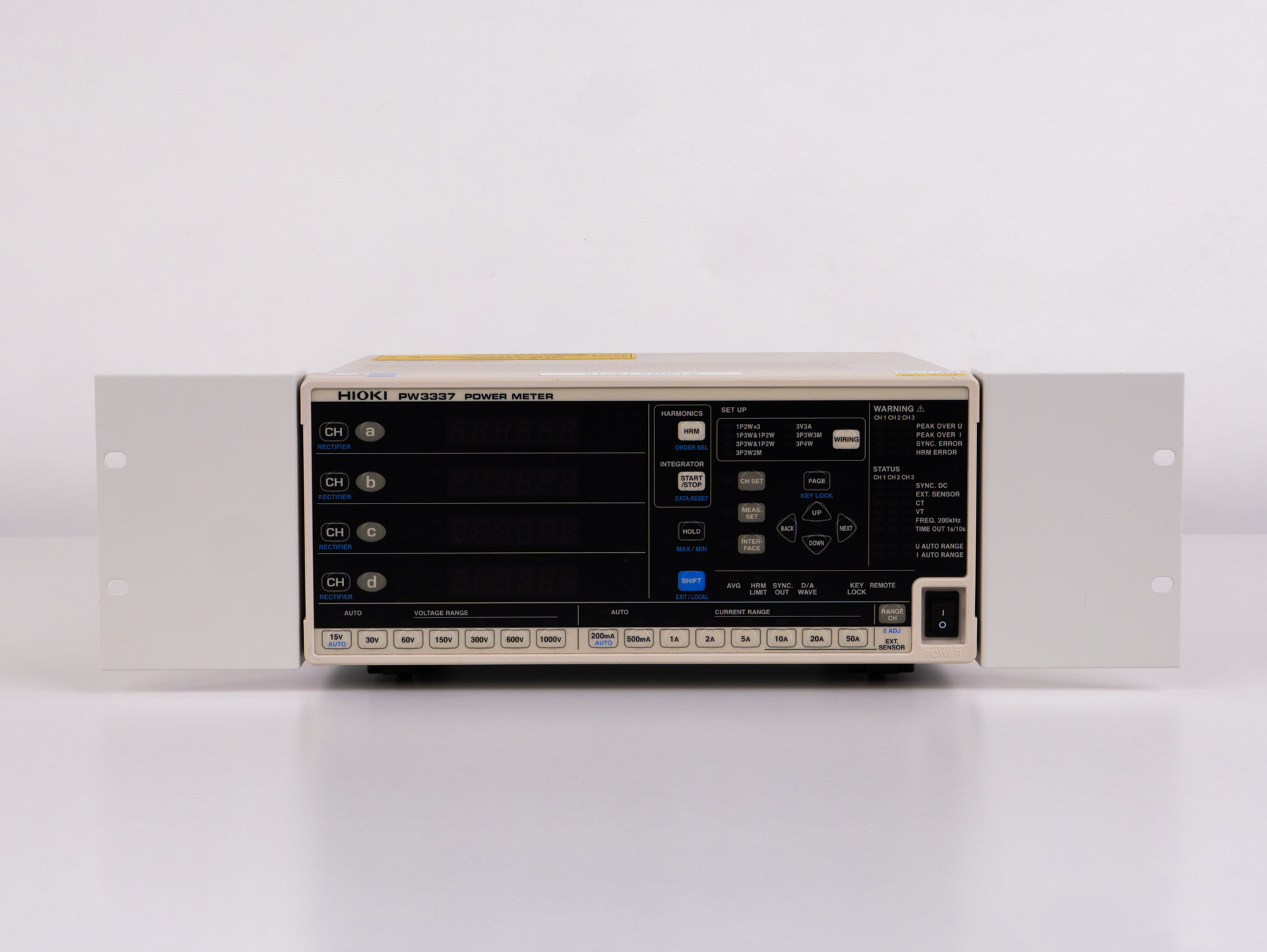

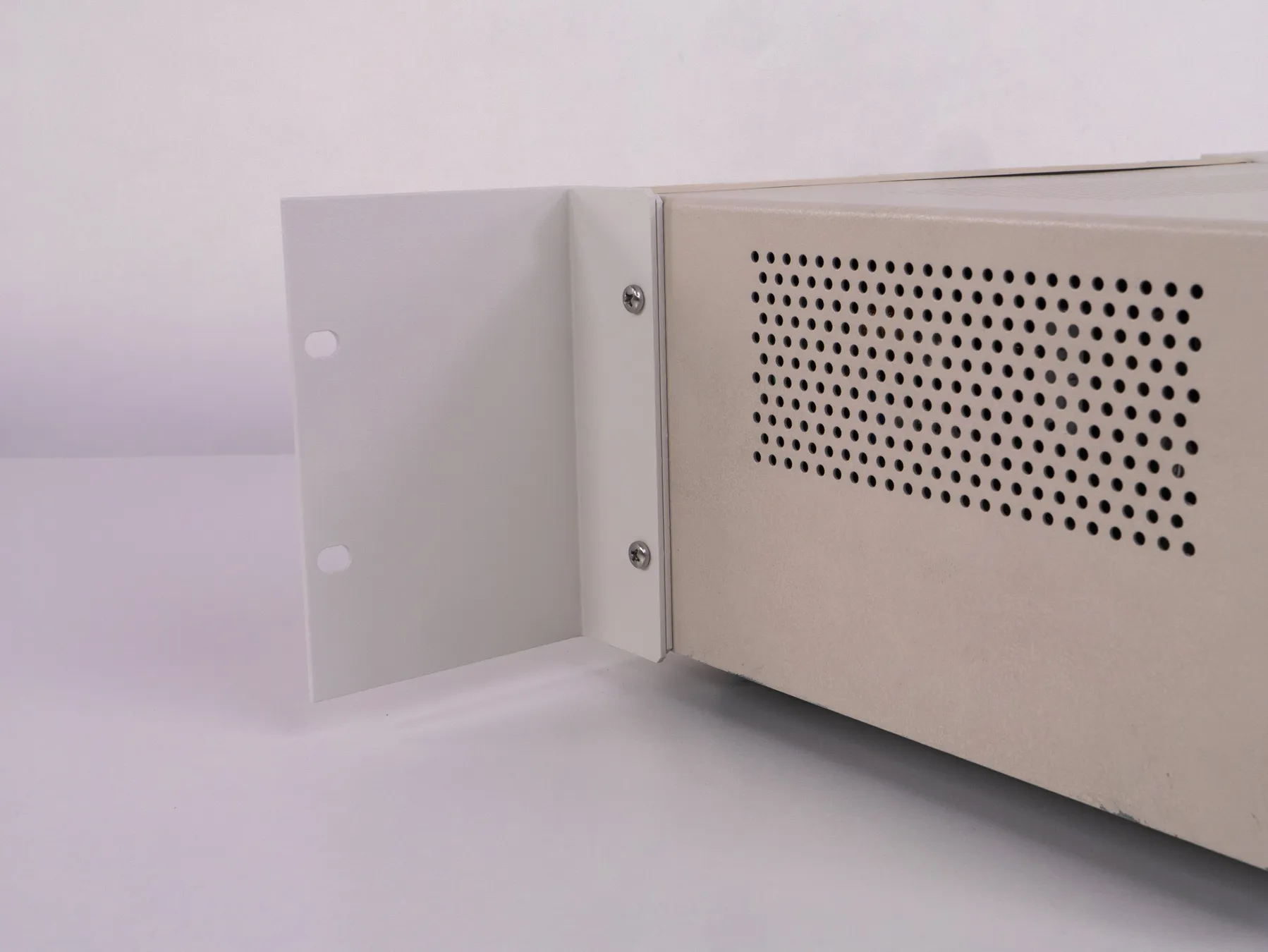

HIOKI EU3337 - 19-Zoll-Einbausatz für PW3337/ PW3336 Serie

AC/DC-Leistungsmessgerät, Spannungen bis 1000 V, Ströme bis 65 A direkt oder 5000 A mit externen Sensoren, Frequenzbereich DC bis 100 kHz, Oberwellenanalyse nach IEC 61000- 4-7, LAN- und RS-232C-Schnittstelle

Technische Eckdaten3-Kanal-Messung für DC sowie ein- bis dreiphasige 4-Leiter-Systeme Spannung: 60 mV bis 1000 V Strom: 2 mA bis 65 A direkt / bis 5000 A mit externen Sensoren Grundgenauigkeit: 0,15 % (AC) / 0,2 % (DC) Frequenzbereich: DC bis 100 kHzTypische AnwendungenPrüfung der Leistungsaufnahme für Typzulassung von Haushaltsgeräten wie Induktionskochfeldern und Kühlschränken Verbrauchsmessung für Typzulassung von Klimageräten und WärmepumpenEnd-of-Line-Prüfungen von Klimageräten, Wärmepumpen und Haushaltsgeräten Produktionstests von industriellen Motorantrieben Universell einsetzbares Leistungs-messgerät in Laboren für Leistungselektronik Modell Kanäle GP-IB-Schnittstelle D/A-Ausgang Beschreibung PW3337 3 − − Standardmodell mit allen Grundfunktionen PW3337-01 3 ✓ − Wie PW3337, zusätzlich mit GP-IB-Schnittstelle PW3337-02 3 − ✓ Wie PW3337, zusätzlich mit D/A-Ausgang PW3337-03 3 ✓ ✓ Vollausstattung: mit GP-IB-Schnittstelle und D/A-Ausgang Detaillierte ProduktübersichtDer HIOKI PW3337-01 ist ein vielseitiges AC/DC-Leistungsmessgerät für Labor und Produktion. Es bietet langzeitstabile Messgenauigkeit bei der Analyse ein- bis dreiphasiger Stromversorgungen. Drei voneinander unabhängige Messeingänge ermöglichen Messungen bis 1000 V und bis 65 A direkt sowie bis 5000 A mit externen Stromsensoren. Präzision ohne Shunt-Widerstände Konventionelle Leistungsmessgeräte erfassen Ströme über Shunt-Widerstände. Diese erzeugen Wärme, führen während des Betriebs zu Drift und verlieren mit der Zeit an Genauigkeit, insbesondere bei Rack-Installationen oder Dauerbetrieb. Der PW3337-01 nutzt stattdessen Zero-Flux-Stromsensoren (DCCTs) und stützt sich dabei auf HIOKIs jahrzehntelange Erfahrung in der präzisen Stromerfassung. Dieses Messprinzip vermeidet die systembedingten Schwächen von Shunts und gewährleistet eine langzeitstabile, driftarme Genauigkeit für AC- und DC-Messungen. Das Ergebnis ist eine Basis-Leistungsgenauigkeit von ±0,1 % vom Messwert plus ±0,1 % vom Endwert bei DC-Messungen und ±0,15 % bei AC-Messungen über einen breiten Frequenzbereich von DC bzw. 0,1 Hz bis 100 kHz. Diese Leistungsdaten machen den PW3337-01 zur idealen Wahl für Typzulassungsprüfungen an Haushaltsgeräten wie Wärmepumpen, Kühlschränken, Waschmaschinen und Induktionskochfeldern sowie für End-of-Line-Tests von industriellen Antrieben. Die integrierte Oberwellenanalyse bis zur 50. Ordnung entspricht der Norm IEC 61000-4-7, wobei der Analysebereich flexibel angepasst werden kann, um Prüfungen nach unterschiedlichen Vorschriften zu erleichtern. Anschluss externer Stromsensoren Jeder der drei Messeingänge verfügt über einen BNC-Anschluss für externe Stromsensoren und ermöglicht so Messungen bis 5000 A. Wechselstromsensoren mit BNC-Ausgang können direkt angeschlossen werden. AC/DC-Stromsensoren von HIOKI mit ME15WSteckverbindern werden über Sensoreinheiten (CT9995, CT9556 oder CT9557) eingebunden. Darüber hinaus lassen sich auch Stromsensoren anderer Hersteller mit Spannungsausgang verwenden, wobei das Übersetzungsverhältnis frei eingestellt werden kann. Mehrere PW3337-01 können über BNC-Kabel miteinander synchronisiert werden. Dabei werden interne Berechnungen, Datenaktualisierungen sowie Start- und Stopvorgänge der Integrationsmessung zeitlich abgestimmt. Auf diese Weise lassen sich bis zu acht Geräte gleichzeitig betreiben, um komplexe Messaufgaben über die Standardkonfiguration mit drei Kanälen hinaus zu realisieren. Dies ermöglicht beispielsweise die Analyse von Ein- und Ausgangswirkungsgraden von Stromversorgungen oder den parallelen Test mehrerer Prüflinge unter identischen Bedingungen. Modellvarianten der PW3337-Serie Die PW3337-Serie umfasst vier Modelle mit jeweils drei Messkanälen. Das Standardmodell PW3337 bietet alle Mess- und Analysefunktionen und ist mit LAN- und RS-232CSchnittstellen ausgestattet. Der PW3337-01 verfügt zusätzlich über eine GP-IB-Schnittstelle, während der PW3337-02 mit einem integrierten D/A-Ausgang ausgestattet ist. Das Modell PW3337-03 beinhaltet sowohl eine GP-IB-Schnittstelle als auch einen D/A-Ausgang und ist damit die vielseitigste Ausführung der Serie, wenn maximale Flexibilität gefordert ist.

Technische Eckdaten 3-Kanal-Messung für DC sowie ein- bis dreiphasige 4-Leiter-Systeme Spannung: 60 mV bis 1000 V Strom: 2 mA bis 65 A direkt / bis 5000 A mit externen Sensoren Grundgenauigkeit: 0,15 % (AC) / 0,2 % (DC) Frequenzbereich: DC bis 100 kHz Typische Anwendungen Prüfung der Leistungsaufnahme für Typzulassung von Haushaltsgeräten wie Induktionskochfeldern und Kühlschränken Verbrauchsmessung für Typzulassung von Klimageräten und WärmepumpenEnd-of-Line-Prüfungen von Klimageräten, Wärmepumpen und HaushaltsgerätenProduktionstests von industriellen MotorantriebenUniversell einsetzbares Leistungs-messgerät in Laboren für Leistungselektronik Modell Kanäle GP-IB-Schnittstelle D/A-Ausgang Beschreibung PW3337 3 − − Standardmodell mit allen Grundfunktionen PW3337-01 3 ✓ − Wie PW3337, zusätzlich mit GP-IB-Schnittstelle PW3337-02 3 − ✓ Wie PW3337, zusätzlich mit D/A-Ausgang PW3337-03 3 ✓ ✓ Vollausstattung: mit GP-IB-Schnittstelle und D/A-Ausgang Detaillierte ProduktübersichtDer HIOKI PW3337-02 ist ein vielseitiges AC/DC-Leistungsmessgerät für Labor und Produktion. Es bietet langzeitstabile Messgenauigkeit bei der Analyse ein- bis dreiphasiger Stromversorgungen. Drei voneinander unabhängige Messeingänge ermöglichen Messungen bis 1000 V und bis 65 A direkt sowie bis 5000 A mit externen Stromsensoren. Präzision ohne Shunt-Widerstände Konventionelle Leistungsmessgeräte erfassen Ströme über Shunt-Widerstände. Diese erzeugen Wärme, führen während des Betriebs zu Drift und verlieren mit der Zeit an Genauigkeit, insbesondere bei Rack-Installationen oder Dauerbetrieb. Der PW3337-02 nutzt stattdessen Zero-Flux-Stromsensoren (DCCTs) und stützt sich dabei auf HIOKIs jahrzehntelange Erfahrung in der präzisen Stromerfassung. Dieses Messprinzip vermeidet die systembedingten Schwächen von Shunts und gewährleistet eine langzeitstabile, driftarme Genauigkeit für AC- und DC-Messungen. Das Ergebnis ist eine Basis-Leistungsgenauigkeit von ±0,1 % vom Messwert plus ±0,1 % vom Endwert bei DC-Messungen und ±0,15 % bei AC-Messungen über einen breiten Frequenzbereich von DC bzw. 0,1 Hz bis 100 kHz. Diese Leistungsdaten machen den PW3337-02 zur idealen Wahl für Typzulassungsprüfungen an Haushaltsgeräten wie Wärmepumpen, Kühlschränken, Waschmaschinen und Induktionskochfeldern sowie für End-of-Line-Tests von industriellen Antrieben. Die integrierte Oberwellenanalyse bis zur 50. Ordnung entspricht der Norm IEC 61000-4-7, wobei der Analysebereich flexibel angepasst werden kann, um Prüfungen nach unterschiedlichen Vorschriften zu erleichtern.Der integrierte 16-Kanal-D/A-Ausgang stellt Messdaten zu Spannung, Strom und Leistung als analoge Signale bereit. Dabei können kontinuierliche analoge Ausgangssignale in Intervallen von 200 ms ausgegeben oder erfasste Momentanwerte direkt als analoge Spannungssignale wiedergegeben werden. Auf diese Weise lassen sich auch transiente Vorgänge wie Einschaltströme oder momentane Leistungsänderungen detailliert beobachten, etwa in Kombination mit einem Oszilloskop. Anschluss externer Stromsensoren Jeder der drei Messeingänge verfügt über einen BNC-Anschluss für externe Stromsensoren und ermöglicht so Messungen bis 5000 A. Wechselstromsensoren mit BNC-Ausgang können direkt angeschlossen werden. AC/DC-Stromsensoren von HIOKI mit ME15WSteckverbindern werden über Sensoreinheiten (CT9995, CT9556 oder CT9557) eingebunden. Darüber hinaus lassen sich auch Stromsensoren anderer Hersteller mit Spannungsausgang verwenden, wobei das Übersetzungsverhältnis frei eingestellt werden kann. Mehrere PW3337-02 können über BNC-Kabel miteinander synchronisiert werden. Dabei werden interne Berechnungen, Datenaktualisierungen sowie Start- und Stopvorgänge der Integrationsmessung zeitlich abgestimmt. Auf diese Weise lassen sich bis zu acht Geräte gleichzeitig betreiben, um komplexe Messaufgaben über die Standardkonfiguration mit drei Kanälen hinaus zu realisieren. Dies ermöglicht beispielsweise die Analyse von Ein- und Ausgangswirkungsgraden von Stromversorgungen oder den parallelen Test mehrerer Prüflinge unter identischen Bedingungen.Modellvarianten der PW3337-Serie Die PW3337-Serie umfasst vier Modelle mit jeweils drei Messkanälen. Das Standardmodell PW3337 bietet alle Mess- und Analysefunktionen und ist mit LAN- und RS-232CSchnittstellen ausgestattet. Der PW3337-01 verfügt zusätzlich über eine GP-IB-Schnittstelle, während der PW3337-02 mit einem integrierten D/A-Ausgang ausgestattet ist. Das Modell https://www.hioki.com/euro-en/products/power-meters/3phase-ac-dc/id_5929 PW3337-03 beinhaltet sowohl eine GP-IB-Schnittstelle als auch einen D/A-Ausgang und ist damit die vielseitigste Ausführung der Serie, wenn maximale Flexibilität gefordert ist.

Technische Eckdaten3-Kanal-Messung für DC sowie ein- bis dreiphasige 4-Leiter-SystemeSpannung: 60 mV bis 1000 V Strom: 2 mA bis 65 A direkt / bis 5000 A mit externen Sensoren Grundgenauigkeit: 0,15 % (AC) / 0,2 % (DC) Frequenzbereich: DC bis 100 kHz Typische AnwendungenPrüfung der Leistungsaufnahme für Typzulassung von Haushaltsgeräten wie Induktionskochfeldern und Kühlschränken Verbrauchsmessung für Typzulassung von Klimageräten und Wärmepumpen End-of-Line-Prüfungen von Klimageräten, Wärmepumpen und Haushaltsgeräten Produktionstests von industriellen Motorantrieben Universell einsetzbares Leistungs-messgerät in Laboren für Leistungselektronik Modell Kanäle GP-IB-Schnittstelle D/A-Ausgang Beschreibung PW3337 3 − − Standardmodell mit allen Grundfunktionen PW3337-01 3 ✓ − Wie PW3337, zusätzlich mit GP-IB-Schnittstelle PW3337-02 3 − ✓ Wie PW3337, zusätzlich mit D/A-Ausgang PW3337-03 3 ✓ ✓ Vollausstattung: mit GP-IB-Schnittstelle und D/A-Ausgang Detaillierte ProduktübersichtDer HIOKI PW3337-03 ist ein vielseitiges AC/DC-Leistungsmessgerät für Labor und Produktion. Es bietet langzeitstabile Messgenauigkeit bei der Analyse ein- bis dreiphasiger Stromversorgungen. Drei voneinander unabhängige Messeingänge ermöglichen Messungen bis 1000 V und bis 65 A direkt sowie bis 5000 A mit externen Stromsensoren. Präzision ohne Shunt-Widerstände Konventionelle Leistungsmessgeräte erfassen Ströme über Shunt-Widerstände. Diese erzeugen Wärme, führen während des Betriebs zu Drift und verlieren mit der Zeit an Genauigkeit, insbesondere bei Rack-Installationen oder Dauerbetrieb. Der PW3337-03 nutzt stattdessen Zero-Flux-Stromsensoren (DCCTs) und stützt sich dabei auf HIOKIs jahrzehntelange Erfahrung in der präzisen Stromerfassung. Dieses Messprinzip vermeidet die systembedingten Schwächen von Shunts und gewährleistet eine langzeitstabile, driftarme Genauigkeit für AC- und DC-Messungen. Das Ergebnis ist eine Basis-Leistungsgenauigkeit von ±0,1 % vom Messwert plus ±0,1 % vom Endwert bei DC-Messungen und ±0,15 % bei AC-Messungen über einen breiten Frequenzbereich von DC bzw. 0,1 Hz bis 100 kHz. Diese Leistungsdaten machen den PW3337-03 zur idealen Wahl für Typzulassungsprüfungen an Haushaltsgeräten wie Wärmepumpen, Kühlschränken, Waschmaschinen und Induktionskochfeldern sowie für End-of-Line-Tests von industriellen Antrieben. Die integrierte Oberwellenanalyse bis zur 50. Ordnung entspricht der Norm IEC 61000-4-7, wobei der Analysebereich flexibel angepasst werden kann, um Prüfungen nach unterschiedlichen Vorschriften zu erleichtern. Der integrierte 16-Kanal-D/A-Ausgang stellt Messdaten zu Spannung, Strom und Leistung als analoge Signale bereit. Dabei können kontinuierliche analoge Ausgangssignale in Intervallen von 200 ms ausgegeben oder erfasste Momentanwerte direkt als analoge Spannungssignale wiedergegeben werden. Auf diese Weise lassen sich auch transiente Vorgänge wie Einschaltströme oder momentane Leistungsänderungen detailliert beobachten, etwa in Kombination mit einem Oszilloskop. Anschluss externer Stromsensoren Jeder der drei Messeingänge verfügt über einen BNC-Anschluss für externe Stromsensoren und ermöglicht so Messungen bis 5000 A. Wechselstromsensoren mit BNC-Ausgang können direkt angeschlossen werden. AC/DC-Stromsensoren von HIOKI mit ME15WSteckverbindern werden über Sensoreinheiten (CT9995, CT9556 oder CT9557) eingebunden. Darüber hinaus lassen sich auch Stromsensoren anderer Hersteller mit Spannungsausgang verwenden, wobei das Übersetzungsverhältnis frei eingestellt werden kann. Mehrere PW3337-03 können über BNC-Kabel miteinander synchronisiert werden. Dabei werden interne Berechnungen, Datenaktualisierungen sowie Start- und Stopvorgänge der Integrationsmessung zeitlich abgestimmt. Auf diese Weise lassen sich bis zu acht Geräte gleichzeitig betreiben, um komplexe Messaufgaben über die Standardkonfiguration mit drei Kanälen hinaus zu realisieren. Dies ermöglicht beispielsweise die Analyse von Ein- und Ausgangswirkungsgraden von Stromversorgungen oder den parallelen Test mehrerer Prüflinge unter identischen Bedingungen.Modellvarianten der PW3337-Serie Die PW3337-Serie umfasst vier Modelle mit jeweils drei Messkanälen. Das Standardmodell PW3337 bietet alle Mess- und Analysefunktionen und ist mit LAN- und RS-232CSchnittstellen ausgestattet. Der PW3337-01 verfügt zusätzlich über eine GP-IB-Schnittstelle, während der PW3337-02 mit einem integrierten D/A-Ausgang ausgestattet ist. Das Modell PW3337-03 beinhaltet sowohl eine GP-IB-Schnittstelle als auch einen D/A-Ausgang und ist damit die vielseitigste Ausführung der Serie, wenn maximale Flexibilität gefordert ist.

Die PW3336-Serie misst die Leistung einer Vielzahl von elektrischen Geräten, von einphasigen Geräten bis hin zu industriellen Dreiphasensystemen, über 2 Eingangskanäle. Sie unterstützt Spannungen bis zu 1000 V, direkte Ströme bis zu 65 A und bis zu 5000 A mit einem optionalen Stromsensor.Mit der Abdeckung von Gleichstrom (DC) und Wechselrichterfrequenzen eignet sie sich ideal für Motoren, Wechselrichter und Stromversorgungen und ist für Einphasen- sowie 3P3W-Anwendungen geeignet. Technische Details: Kompatibel mit dem SPECpower® Benchmark für den Stromverbrauch von Servern Misst Gleichstrom, einphasige 2-Leiter- und dreiphasige 3-Leiter-Systeme mit 2 Eingangskanälen Hohe Präzision mit einer Grundgenauigkeit von ±0,1 % Frequenzbereich von 0,1 Hz bis 100 kHz oder GleichstromMessung von hohen Strömen bis zu 65 A Direkteingang Oberwellenmessung bis zur 50. Ordnung (IEC 61000-4-7)Präzise Messungen auch bei niedrigem Leistungsfaktor für Leerlauftests von Transformatoren und Motoren Eingebaute externe Sensoreingänge zur Messung von bis zu 5000 A Wechselstrom Synchronisation von bis zu 8 Einheiten für MehrfachmessungenEntdecken Sie mehr zu diesem Thema: Leistung präzise messen – in allen Anwendungen
