Elektrochemische Messlösungen
Schlüssel zur Beurteilung von Materialqualität
Elektrochemische Messungen sind entscheidend, um Materialeigenschaften in Batterien, Kondensatoren und anderen Energiespeichern zu verstehen und zu optimieren. Die Systeme von HIOKI liefern quantitative Daten zu Leitfähigkeit, Dispersion und Grenzflächenwiderstand – zentrale Parameter für Leistung und Qualität.

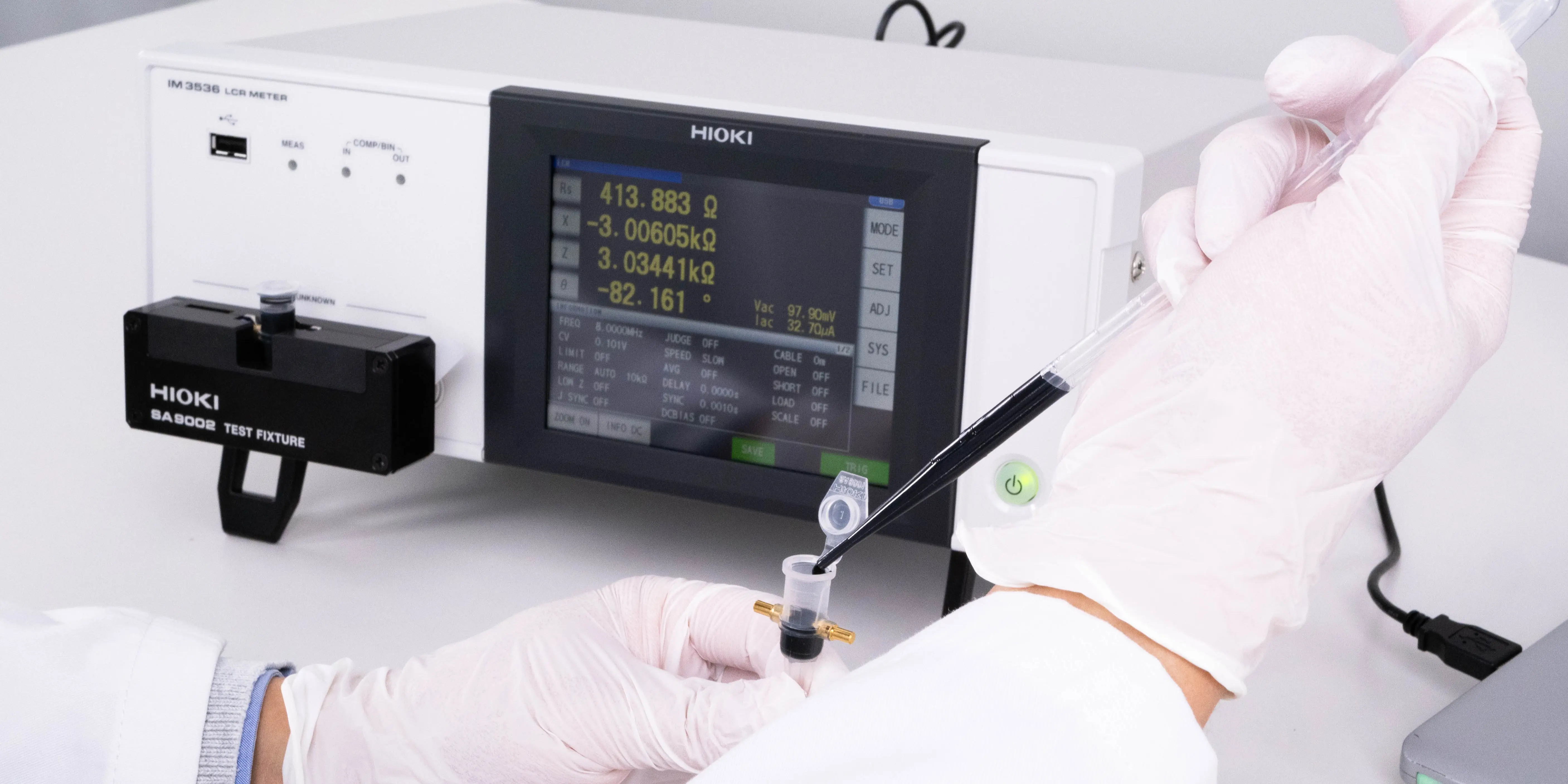

Das SA2634-KIT Slurry Analysis System bewertet Slurries vor dem Beschichten zuverlässig mit der Kombination von präziser Messtechnik und intelligenter Software. Das RM2610 Electrode Resistance Measurement System analysiert Schicht- und Grenzflächenwiderstände nach dem Beschichten. Ergänzende Geräte wie der IM3590 Impedanzanalysator erweitern die elektrochemische Charakterisierung in Forschung und Fertigung. Entdecken Sie unsere Lösungen und kontaktieren Sie uns für weitere Informationen.
SA2634-KIT

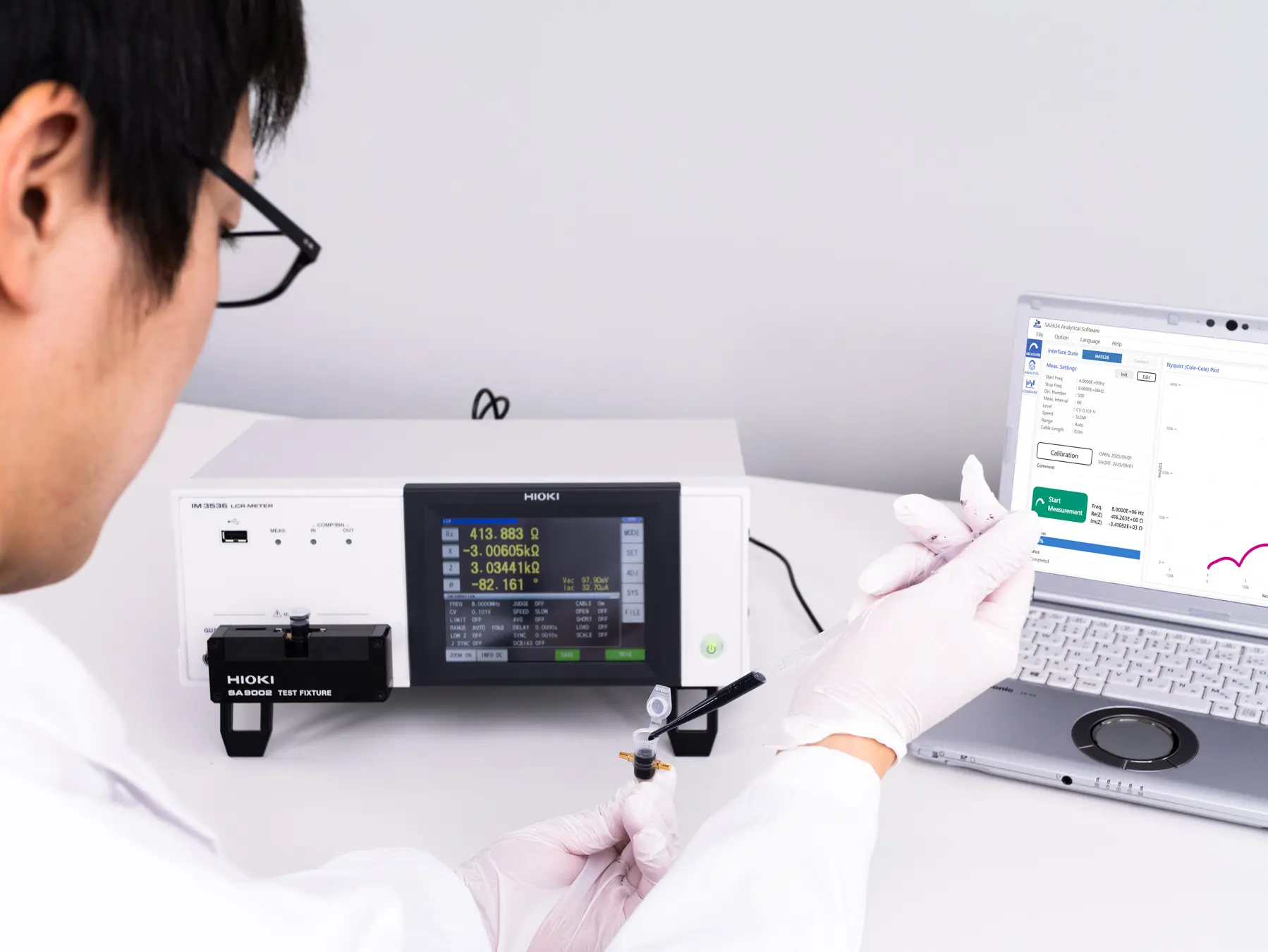

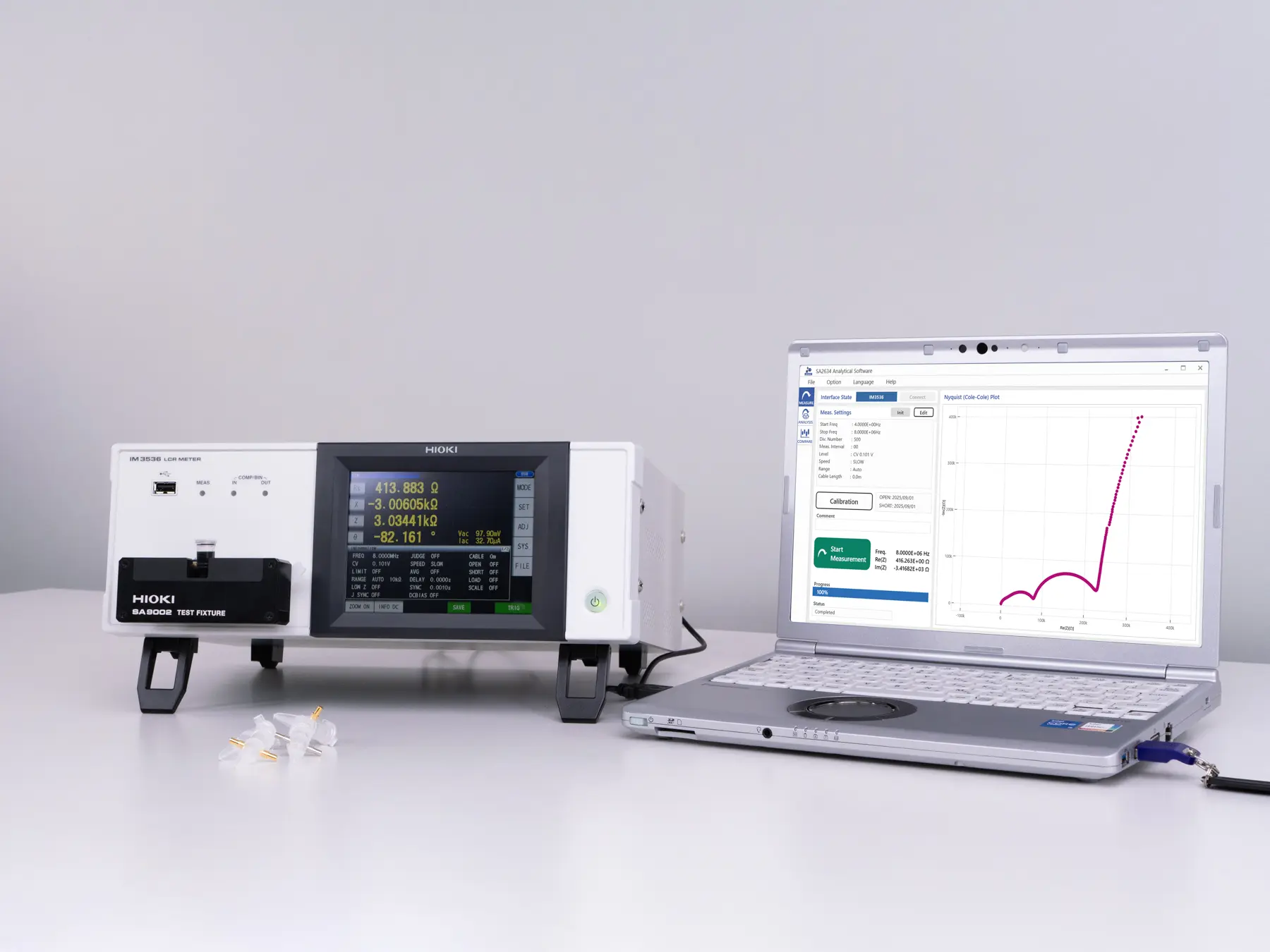

HIOKI SA2634-KIT - Slurry-Analysesystem für Lithium-Ionen-Batterien
Slurry-Analysesystem für die Entwicklung und Produktion von Lithium-Ionen-Batterieelektroden. HIOKI SA2634 KIT entdecken und Angebot anfordern.
RM9004
RM9004 - Messkopf für das RM2610 Elektrodenwiderstands-Messsystem
Austauschbarer Messkopf für das RM2610 Elektrodenwiderstands-Messsystem mit 46 federbelasteten Messpins (75 µm Durchmesser) und einer Kontaktfläche von nur 1 mm²
20
%
IM3590
IM3590 - Chemischer Impedanz-Analysator, 1 mHz bis 200 kHz
Der IM3590 Chemical Impedance Analyzer wurde für präzise Messungen von elektrochemischen Komponenten und Materialien wie Batterien und Doppelschichtkondensatoren (EDLCs) entwickelt.
RM2610
HIOKI RM2610 - Messsystem für Elektroden von Lithium-Ionen-Batterien
HIOKI RM2610 Messsystem zur Widerstandsverteilungsmessung von Elektroden in Lithium-Ionen-Batterien für Forschung, Entwicklung und Qualitätsprüfung. Jetzt im HIOKI Shop bestellen.
SA9002

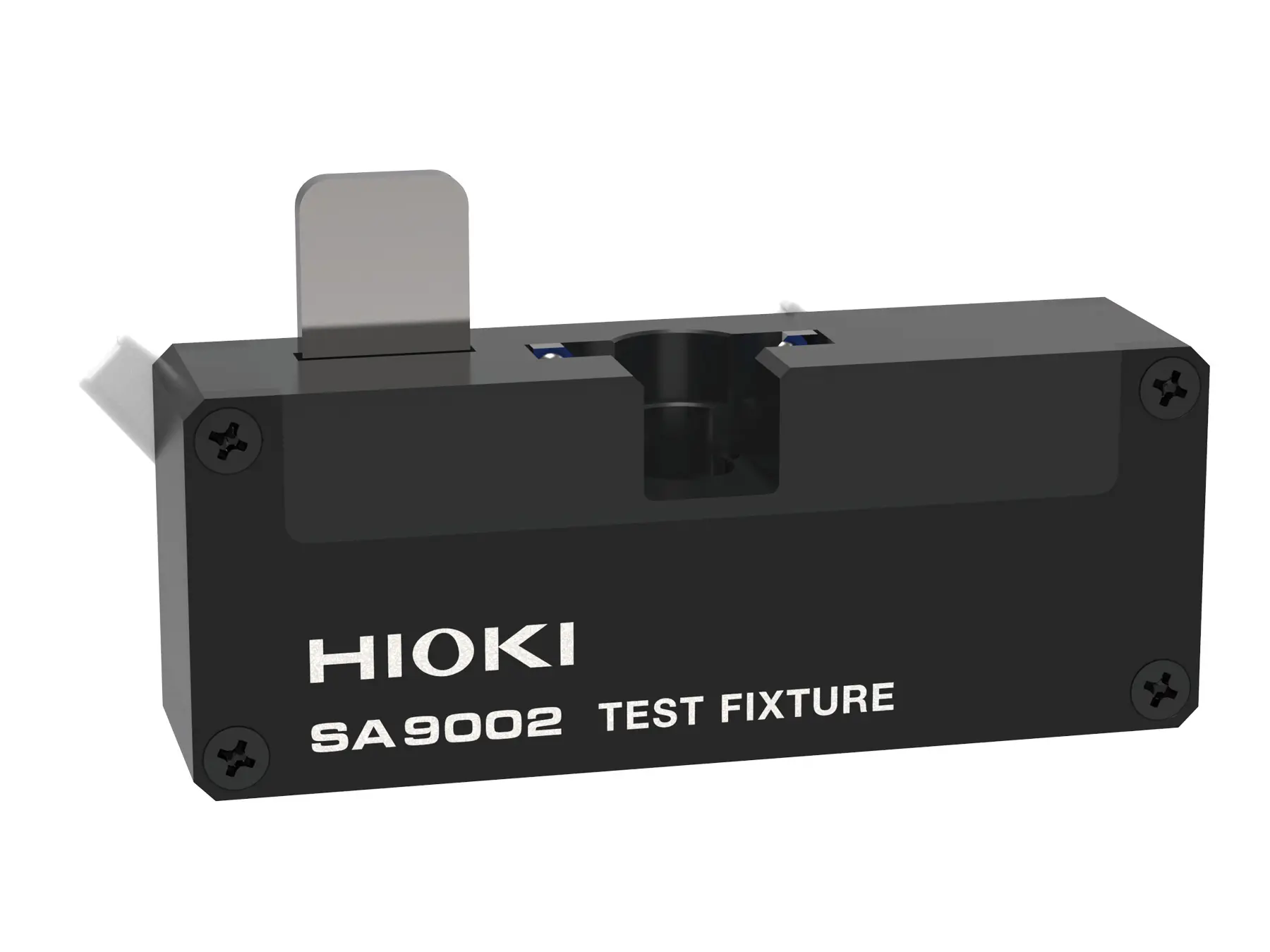

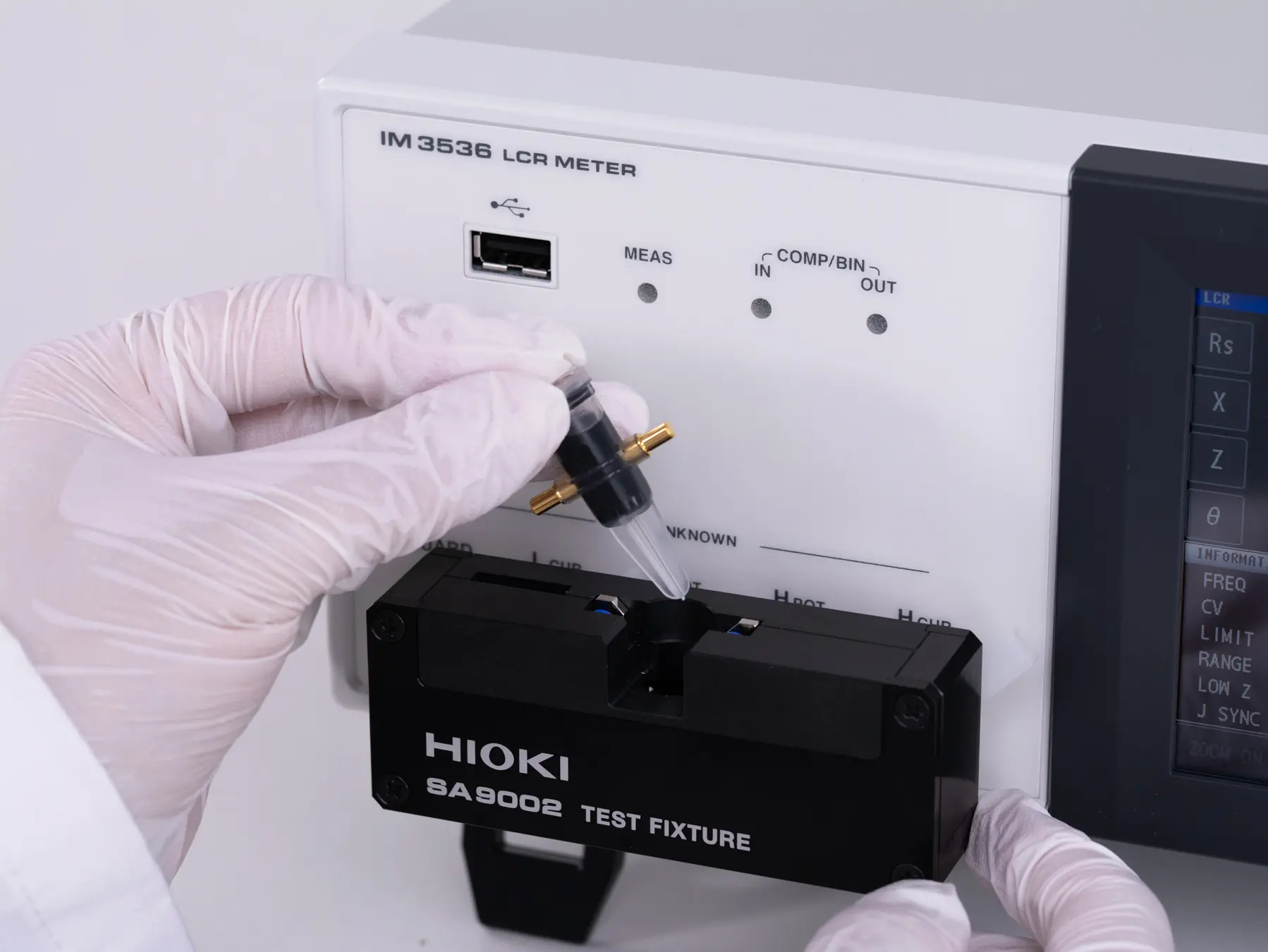

SA9002 - Prüfvorrichtung für Slurry-Messungen mit IM3536
Detaillierte ProduktübersichtDie SA9002-Prüfvorrichtung ist ein zentraler Bestandteil des SA2634-KIT Slurry-AnalyseSystems von HIOKI. Sie wird über vier BNC-Buchsen mit dem IM3536 LCR Meter
verbunden und ermöglicht das sichere Einspannen der austauschbaren Probenbehälter
(SA9001 oder SA9001-01) mit der eingefüllten Slurry-Probe. Obwohl sie Teil des SA2634-KIT-Systems ist, kann die SA9002 auch separat als Ersatzteil
erworben werden. Sie lässt sich außerdem eigenständig mit anderen LCR-Messgeräten von
HIOKI verwenden, etwa mit dem IM3570 Impedanz-Analysator oder dem IM3590 Chemical
Impedance Analyzer, jeweils in Kombination mit den Probenbehältern. So lassen sich auch
kundenspezifische Messaufbauten realisieren, die auf individuelle Prüfanforderungen
abgestimmt sind.Die SA9002 und die zugehörigen Probenbehälter sind für die Vermessung von SlurryMaterialien optimiert. Die nickel- bzw. goldbeschichteten Elektrodenflächen der Behälter
gewährleisten stabilen Kontakt und reproduzierbare Impedanzergebnisse unter definierten
Messbedingungen. Bei Verwendung mit anderen Pasten oder leitfähigen Materialien können
abweichende Kontaktcharakteristiken auftreten; diese Anwendungen sind nicht durch die
HIOKI-Spezifikationen abgedeckt.
SA9001-01

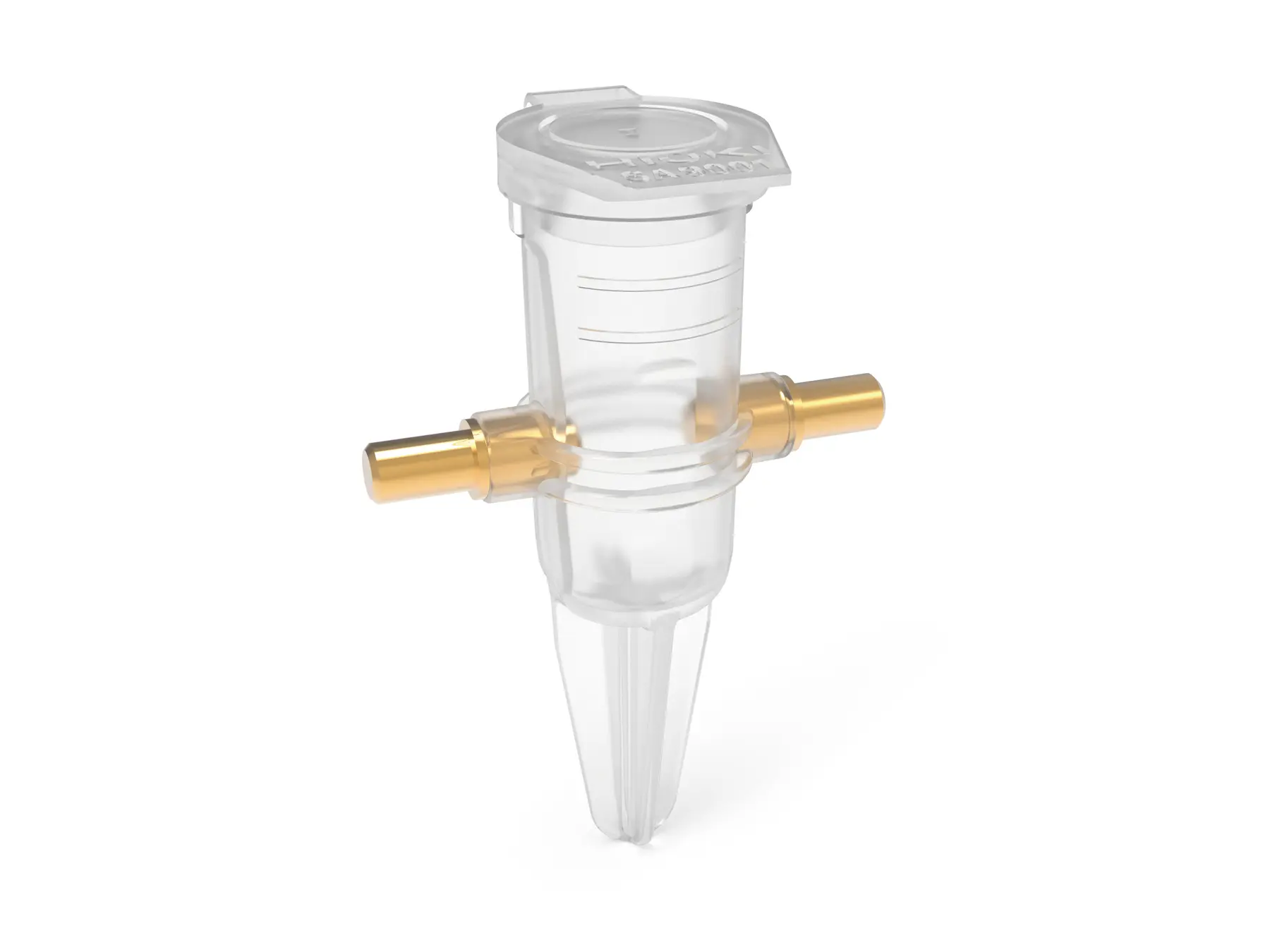

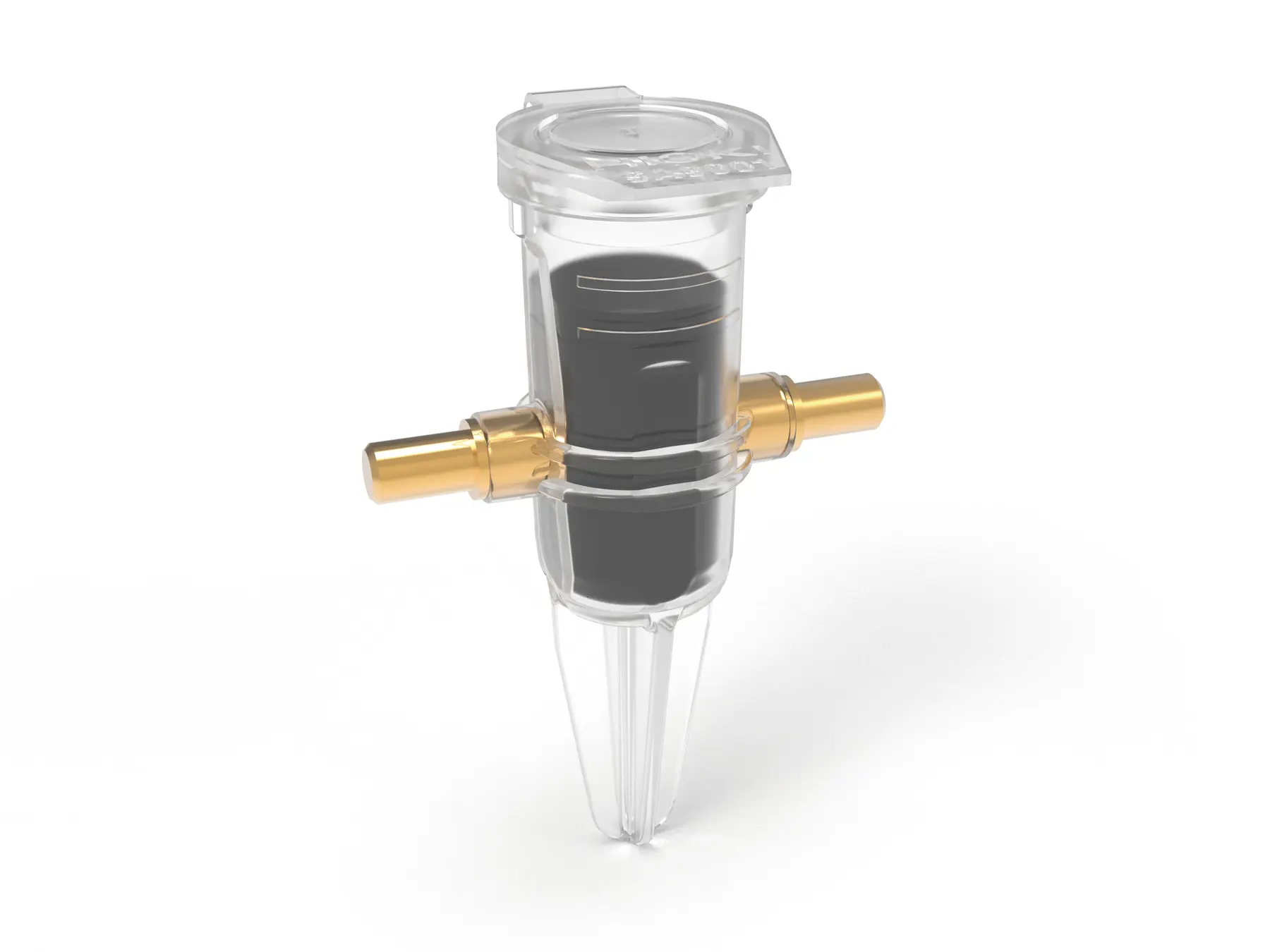

SA9001-01 - Probenbehälter für wasserbasierte Slurry-Messungen
Detaillierte ProduktübersichtDie SA9001-01-Probenbehälter werden zusammen mit der Prüfvorrichtung SA9002 als Teil
des SA2634-KIT Slurry-Analyse-Systems von HIOKI verwendet. Jede Verpackungseinheit
enthält 50 Probenbehälter (auch als Electrode Cells bezeichnet) zur Impedanzmessung
wasserbasierter Lithium-Ionen-Batterie-Slurries. Die goldbeschichteten Elektrodenflächen
bieten eine korrosionsbeständige, niederohmige Kontaktierung, die speziell für
Impedanzanalysen wasserbasierter Proben ausgelegt ist. Wasserbasierte Slurries kommen überwiegend bei der Entwicklung und Herstellung von
Anodenmaterialien wie Graphit oder Silizium-Kompositen zum Einsatz. Da diese Systeme
Wasser anstelle von N-Methyl-2-Pyrrolidon (NMP) als Lösungsmittel verwenden, sind sie
umweltfreundlicher, erfordern aber gleichzeitig Elektroden, die auch bei Kontakt mit
Feuchtigkeit stabile elektrische Eigenschaften gewährleisten. Die Goldbeschichtung
verhindert Oxidation und stellt stabile Kontaktbedingungen während der Messung
wasserbasierter Proben sicher. Jeder Behälter fasst etwa 1 ml Slurry und ist für den Einmalgebrauch vorgesehen, um
Kreuzkontaminationen zwischen den Messungen zu vermeiden. In die Prüfvorrichtung
SA9002 eingespannt, definiert der Probenbehälter die Elektrodengeometrie und sorgt für
konstante Kontaktbedingungen, die eine präzise Erfassung des Impedanzspektrums
ermöglichen.Obwohl Teil des SA2634-KIT Slurry-Analyse-Systems, können die SA9001-01-
Probenbehälter auch separat erworben oder eigenständig mit anderen LCR-Messgeräten
und Impedanzanalysatoren von HIOKI in Kombination mit der SA9002-Prüfvorrichtung
verwendet werden. Die Probenbehälter sind für Slurry-Materialien optimiert; die Verwendung
mit anderen pastösen oder leitfähigen Substanzen kann zu abweichenden
Kontaktbedingungen führen und ist nicht durch die HIOKI-Spezifikationen abgedeckt.
SA9001

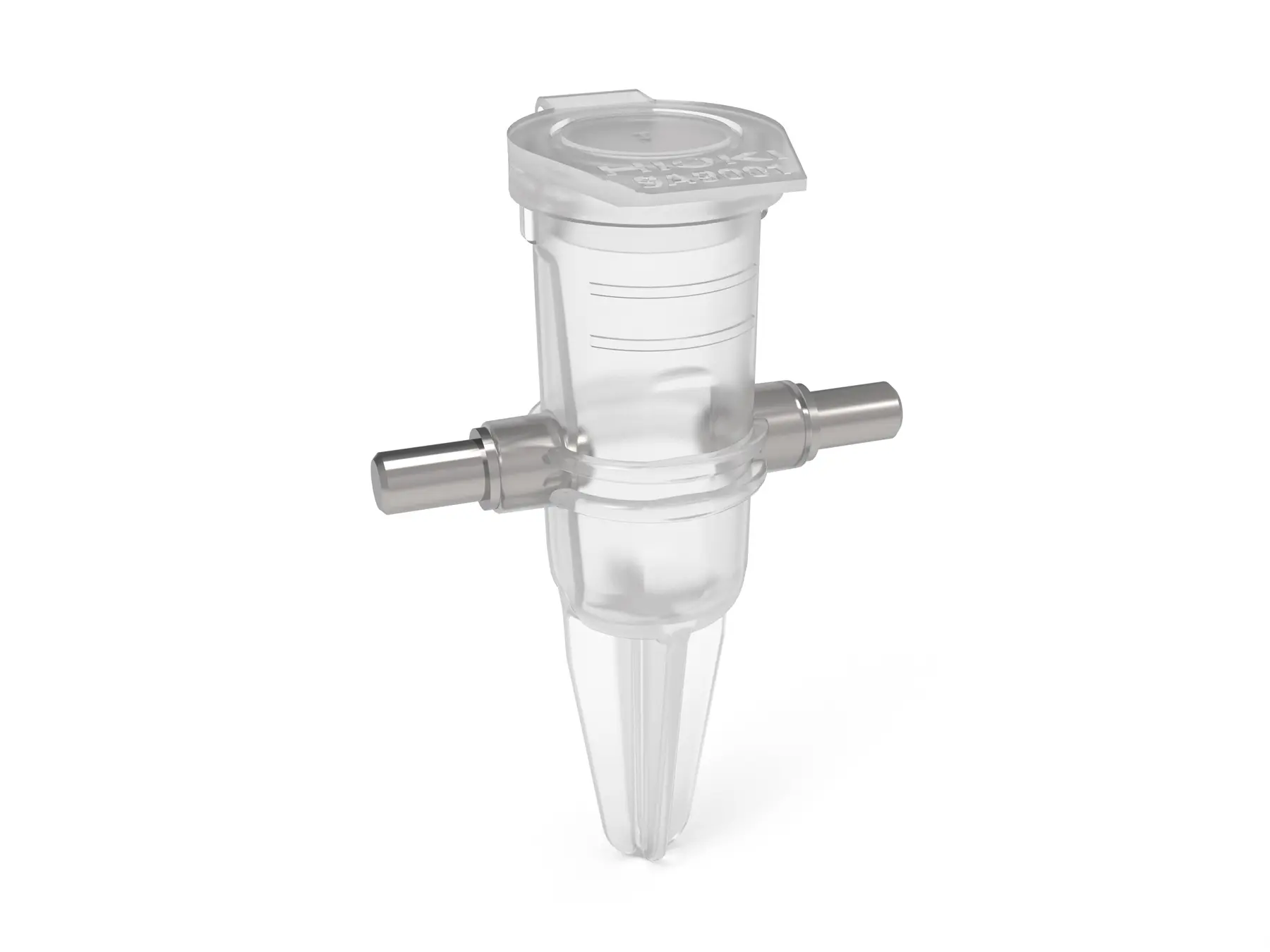

SA9001 - Probenbehälter für NMP-basierte Slurry-Messungen
Detaillierte ProduktübersichtDie SA9001-Probenbehälter werden zusammen mit der Prüfvorrichtung SA9002 als Teil des
SA2634-KIT Slurry-Analyse-Systems von HIOKI verwendet. Jede Verpackungseinheit
enthält 50 Probenbehälter (auch als Electrode Cells bezeichnet) zur Impedanzmessung
NMP-basierter Lithium-Ionen-Batterie-Slurries. Die nickelbeschichteten Elektrodenflächen
garantieren eine dauerhafte, niederohmige Kontaktierung, die speziell für Impedanzanalysen
NMP-basierter Slurries optimiert ist. NMP-basierte Slurries werden überwiegend bei der Entwicklung und Herstellung von
Kathodenmaterialien wie Nickel-Kobalt-Mangan (NCM) oder Nickel-Kobalt-Aluminium (NCA)
eingesetzt. Die Leistungsfähigkeit dieser Elektroden hängt maßgeblich von der homogenen
Verteilung leitfähiger Additive in der Slurry ab. Da NMP Bindemittel effektiv löst, ermöglicht
es eine gleichmäßige Dispersion und Beschichtung – die Impedanzanalyse wird so zu einem
zentralen Werkzeug für die Prozessoptimierung. Jeder Behälter fasst etwa 1 ml Slurry und ist für den Einmalgebrauch vorgesehen, um
Kreuzkontaminationen zwischen den Messungen zu vermeiden. In die Prüfvorrichtung
SA9002 eingespannt, definiert der Probenbehälter die Elektrodengeometrie und sorgt für
konstante Kontaktbedingungen, die eine präzise Erfassung des Impedanzspektrums
ermöglichen. Obwohl Teil des SA2634-KIT Slurry-Analyse-Systems, können die SA9001-Probenbehälter
auch separat erworben oder eigenständig mit anderen LCR-Messgeräten und
Impedanzanalysatoren von HIOKI in Kombination mit der SA9002-Prüfvorrichtung
verwendet werden. Die Probenbehälter sind für Slurry-Materialien optimiert; die Verwendung
mit anderen pastösen oder leitfähigen Substanzen kann zu abweichenden
Kontaktbedingungen führen und ist nicht durch die HIOKI-Spezifikationen abgedeckt.
