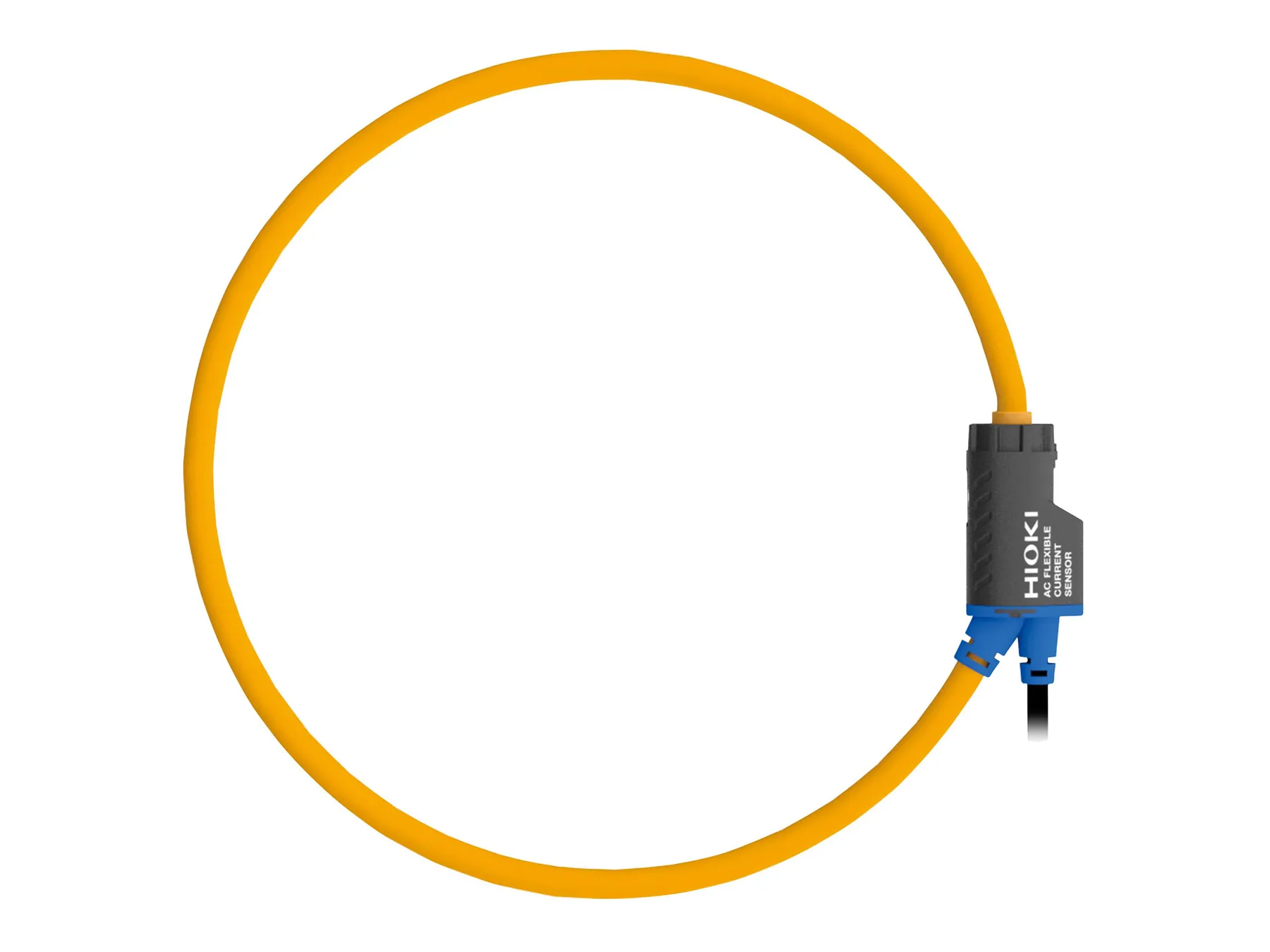

CT9667-02 - Flexibler Stromsensor für Wechselstrom, 5000 A, 10 Hz bis 20 kHz
Flexibler Rogowski-Wechselstromsensor, Nennstrom (2 Bereiche) 500 A / 5000 A, Dauerstrom (45–66 Hz) bis max. 10.000 A, Grundgenauigkeit ±2,0 % vom Messwert, Frequenzbereich 10 Hz bis 20 kHz.
Lagerbestand:
1
Produktdetails
Produktnummer:
CT9667-02
EAN:
4536036004287
Länge:
34 mm
Breite:
35 mm
Höhe:
120 mm
Gewicht:
0.43 kg
Produktinformationen CT9667-02 - Flexibler Stromsensor für Wechselstrom, 5000 A, 10 Hz bis 20 kHz
Hauptattribute
- Nennmessstrom: 500ΩA AC (500-A-Bereich) / 5000ΩA AC (5000-A-Bereich)
- Frequenzbereich: 10ΩHz bis 20ΩkHz
- Grundgenauigkeit: ±2,0Ω% vom Messwert
- Ausgang: 1ΩmV/A (500-A-Bereich), 0,1ΩmV/A (5000-A-Bereich)
- Maximaler Leiterdurchmesser: 180Ωmm
Applikationen
- Strommessung in Installationen mit engem Leiterabstand
- Messungen an schwer zugänglichen Stromschienen
- Einsatz in beengten Schaltschränken und industriellen Umgebungen
- Analyse dynamischer Stromverläufe bei hoher Strombelastung
Im Detail:

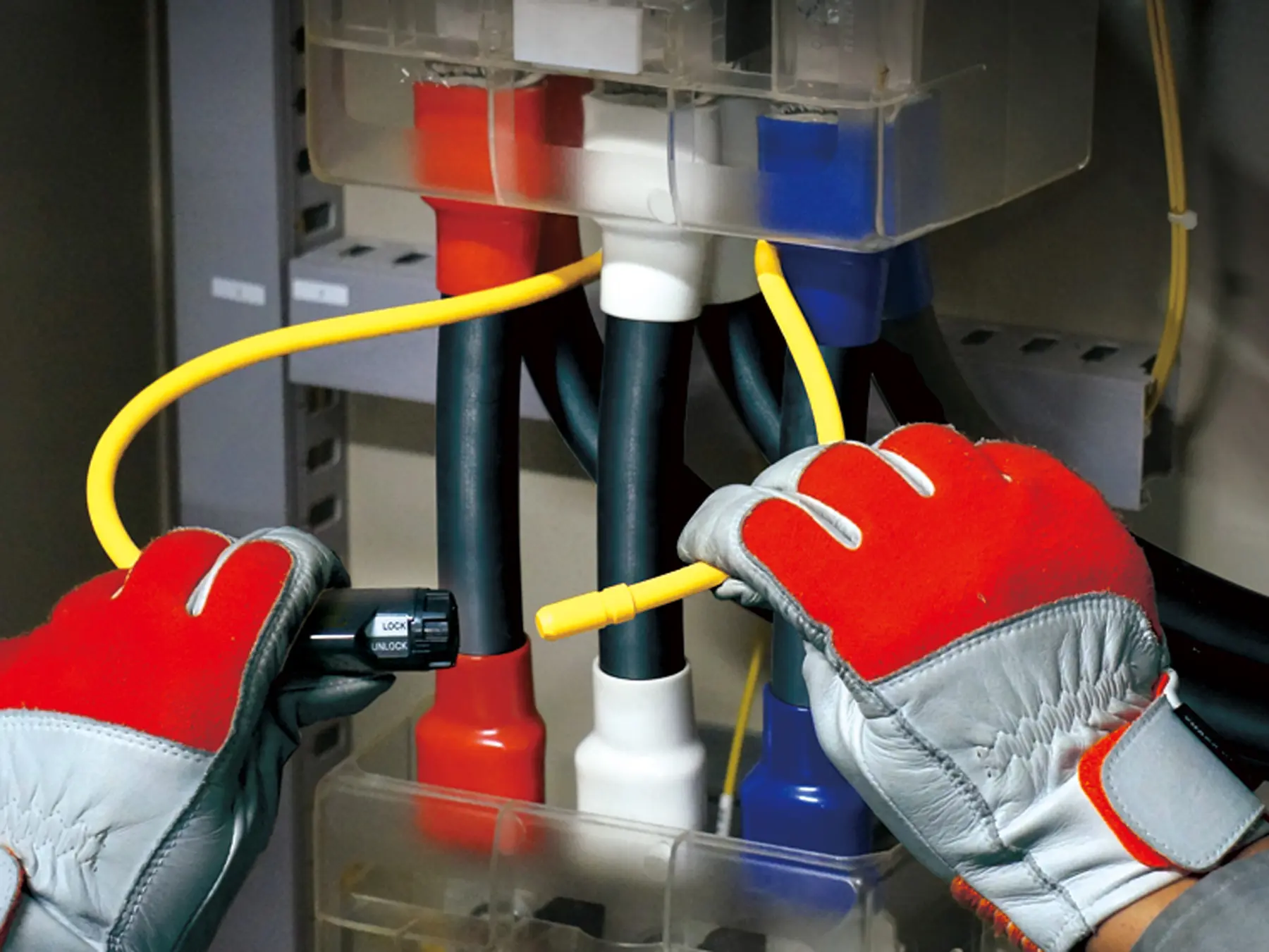

Der CT9667-02 ist ein flexibler Rogowski-Stromsensor zur präzisen Erfassung hoher Wechselströme in beengten oder unübersichtlichen Installationsumgebungen. Mit seinem besonders schlanken Sensorkabel von nur 7,4Ωmm Durchmesser lässt sich die Messschlaufe mühelos durch dicht gepackte Kabelstrukturen führen – ideal für den Einsatz in Schaltschränken, industriellen Anlagen oder bei Nachrüstungen. Zwei umschaltbare Messbereiche (500ΩA / 5000ΩA) in Verbindung mit einer breiten Frequenzabdeckung von 10ΩHz bis 20ΩkHz ermöglichen die detaillierte Analyse auch dynamischer Stromverläufe. Die Grundgenauigkeit von ±2,0Ω% vom Messwert erlaubt verlässliche Aussagen zur Netzqualität und Leistungsaufnahme – auch unter anspruchsvollen Bedingungen.
Die Messschlaufe kann Leiter mit einem Durchmesser von bis zu 180Ωmm umschließen und ist damit für ein breites Anwendungsspektrum von üblichen Kabeln bis hin zu großformatigen Stromschienen geeignet. Das Ausgangssignal steht spannungsproportional über eine BNC-Buchse zur Verfügung – mit 1ΩmV/A im 500-A-Bereich bzw. 0,1ΩmV/A im 5000-A-Bereich – und lässt sich einfach in bestehende Messsysteme einbinden.
Der Sensor kann wahlweise batteriebetrieben oder über eine externe Spannungsquelle versorgt werden und ist damit flexibel im Feldeinsatz. Die Messschlaufe erfüllt die Schutzart IP54 und ist somit auch für raue Industrieumgebungen geeignet.
- 2 × LR6 (AA) Alkali-Mangan-Batterien
- Bedienungsanleitung
- Sicherheitshinweise zum Betrieb von Stromsensoren
-
Produktkatalog mit Datenblatt, Stromzangen und -sensoren Serie (Englisch)15,126 KB pdf
-
Produktkatalog mit Datenblatt, Auswahlhilfe, Netzqualitätsanalysatoren / Power Logger (Englisch)3,584 KB pdf
-
Produkt Broschüre mit Datenblatt, FLEXIBLER WECHSELSTROMSENSOR CT9667 (Englisch)1,746 KB pdf
-
Bedienungsanleitung, FLEXIBLER WECHSELSTROMSENSOR CT9667-01, CT9667-02, CT9667-03 (Englisch)1,914 KB pdf
