Medidores LCR y analizadores de impedancia
Mediciones precisas de impedancia desde 1 mHz hasta 3 GHz
Los medidores LCR y los analizadores de impedancia de HIOKI abarcan una amplia gama de aplicaciones en investigación y desarrollo, producción y control de calidad: desde mediciones en condensadores, inductancias y transformadores, pasando por pruebas de componentes SMD a altas frecuencias, hasta la espectroscopia de impedancia electroquímica (EIS).
Los tiempos de medición reducidos, las funciones de barrido, así como las funciones de comparador y BIN, junto con los dispositivos de prueba adecuados, facilitan tanto el uso en laboratorio como en entornos de producción automatizados. Todos los equipos se desarrollan y fabrican en Japón.
- Medidores LCR de HIOKI para mediciones precisas de inductancia, capacitancia y resistencia en componentes pasivos durante el desarrollo y la producción.
- Analizadores de impedancia de HIOKI para el análisis de la impedancia en función de la frecuencia de componentes y materiales, desde el análisis de resonancia hasta la caracterización de inductancias de potencia a altas frecuencias.
HIOKI IM3523A - Medidor LCR, de 40 Hz a 200 kHz
HIOKI IM3533 - Medidor LCR, CC y de 1 mHz a 200 kHz
HIOKI IM3533-01 - Medidor LCR con barrido de frecuencia, CC y de 1 mHz a 200 kHz
HIOKI IM3536 - Medidor LCR de sobremesa, de 4 Hz a 8 MHz
HIOKI IM3570 - Analizador de impedancia, de 4 Hz a 5 MHz
HIOKI IM3570-9000 - Analizador de impedancia, de 4 Hz a 5 MHz, con análisis de circuito equivalente incluido
HIOKI IM3590 - Analizador de impedancia química, de 1 mHz a 200 kHz
HIOKI IM7581 - Analizador de impedancia para componentes de alta frecuencia, de 100 kHz a 300 MHz
HIOKI IM7583 - Analizador de impedancia de alta frecuencia, de 1 MHz a 600 MHz
HIOKI IM7587 - Analizador de impedancia de alta frecuencia, de 1 MHz a 3 GHz
HIOKI IM9200 - Soporte para los dispositivos de prueba de impedancia IM9201 e IM9202
HIOKI IM9201 - Dispositivo de prueba SMD para mediciones de impedancia, de CC a 3 GHz
Medidor LCR o analizador de impedancia: ¿en qué se diferencian?
Tanto los medidores LCR como los analizadores de impedancia miden parámetros eléctricos como la inductancia (L), la capacitancia (C) y la resistencia (R), así como la impedancia, el ángulo de fase y el factor de pérdida. Se utilizan para comprobar componentes pasivos en las fases de desarrollo, fabricación y control de calidad.
Además, los analizadores de impedancia estudian cómo varía la impedancia a lo largo de un rango de frecuencias. Permiten caracterizar de forma detallada componentes y materiales, por ejemplo, para el análisis de resonancias, esquemas equivalentes o procesos electroquímicos.
Esta tabla muestra algunos criterios funcionales básicos de diferenciación; la información detallada se especifica para cada instrumento:
| Medidores LCR | Analizadores de impedancia | |
|---|---|---|
| Área de especialización | Medición y comprobación precisas de componentes | Comportamiento de la impedancia en función de la frecuencia |
| Parámetros de medición y análisis | L, C, R, Z, ángulo de fase, ESR, Q, D |
L, C, R, Z, ángulo de fase, ESR, Q, D; además, curvas de impedancia y de fase, así como análisis del esquema equivalente* |
| Frecuencia | Frecuencias de prueba a menudo fijas, en algunos casos funciones de barrido | Amplio rango de frecuencias, barridos de frecuencia y análisis detallado en todo el rango de medición |
| Aplicaciones típicas | Pruebas de componentes, control de calidad, fabricación en serie | Desarrollo, caracterización de materiales, análisis de resonancia, EIS |
*según las especificaciones del modelo
Medidores LCR para la comprobación de componentes pasivos
Los medidores LCR de HIOKI permiten realizar mediciones rápidas y precisas en condensadores, bobinas y transformadores durante las fases de desarrollo, fabricación y control de calidad. Dependiendo del modelo, las funciones de comparador y BIN facilitan la evaluación y clasificación automáticas de los componentes en la producción.
El medidor LCR IM3523A resulta especialmente adecuado para la comprobación rápida y automatizada de componentes en la producción, mientras que los medidores LCR IM3533 e IM3533-01 están diseñados para la medición precisa de impedancias bajas, así como para la comprobación de bobinas. El IM3533-01 ofrece además una función integrada de barrido de frecuencia. Con un rango de frecuencia de hasta 8 MHz, el medidor LCR IM3536 resulta especialmente adecuado para el desarrollo y la caracterización de componentes pasivos a frecuencias más altas.
Características distintivas de los medidores LCR de HIOKI de un vistazo:
| Medidor LCR | IM3523A | IM3533 | IM3533-01 | IM3536 |
|---|---|---|---|---|
| Rango de frecuencias | CC, de 40 Hz a 200 kHz | CC, de 1 mHz a 200 kHz | CC, de 1 mHz a 200 kHz | CC, de 4 Hz a 8 MHz |
| Velocidad máxima de medición | 2 ms | 2 ms | 2 ms | 1 ms |
| Precisión básica de la impedancia (Z) | 0,05 % | 0,05 % | 0,05 % | 0,05 % |
| Nivel de señal de prueba | De 5 mV a 5 V, de 10 µA a 50 mA | De 5 mV a 5 V, de 10 µA a 100 mA | De 5 mV a 5 V, de 10 µA a 100 mA | De 5 mV a 5 V, de 10 µA a 100 mA |
| Medición de barrido de frecuencia | No | No | Sí, hasta 800 puntos de medición | No |
| Características especiales | Modo de medición continua |
Modo transformador, medición de baja impedancia |
Igual que el IM3533, además con barrido de frecuencia |
Mediciones hasta 8 MHz, parámetros del material σ y ε |

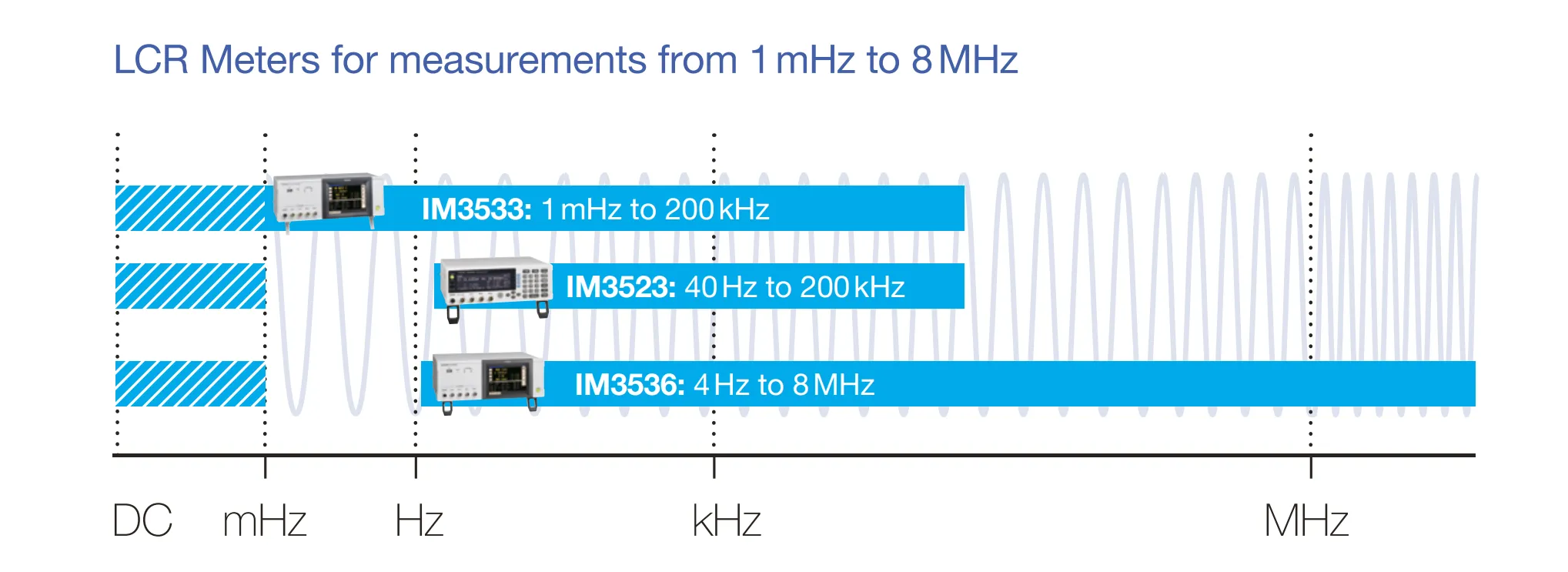

Medidores LCR de HIOKI para mediciones de 1 mHz a 8 MHz
Para obtener mediciones LCR fiables, la frecuencia de medición, los parámetros de medición y el equipo de prueba deben adaptarse a la tarea de medición concreta. Nuestro folleto «Medidores LCR para cada aplicación» compara los rangos de frecuencia y los parámetros básicos de medición de los medidores LCR de HIOKI y presenta las sondas de medición LCR y los equipos de prueba adecuados.
¿Cómo se miden los condensadores?
¿Cómo se mide correctamente la capacidad de un condensador y cuándo conviene utilizar un medidor LCR en lugar de un multímetro digital? Ihsan Dalgic, ingeniero de aplicaciones de HIOKI, muestra mediciones realizadas con el IM3536 en un condensador de 220 µF a 20 y 120 Hz, y explica la influencia que tienen la frecuencia de prueba, la configuración de la medición y el equipo de prueba.
Analizadores de impedancia para el análisis de componentes en función de la frecuencia
Los analizadores de impedancia de HIOKI miden la impedancia y el ángulo de fase en un rango de frecuencias definido. Los barridos de frecuencia muestran dónde se producen las resonancias y cómo varían las propiedades eléctricas de los componentes en función de la frecuencia. Su ámbito de aplicación abarca desde componentes pasivos y componentes SMD hasta la espectroscopia de impedancia electroquímica (EIS) de baterías y materiales.
- Frecuencias de medición de 1 mHz a 3 GHz*
- Barridos de frecuencia para el análisis de las curvas de impedancia
- Análisis de resonancias y picos
- Análisis de esquemas equivalentes*
- Mediciones rápidas para secuencias de prueba automatizadas
- Espectroscopia de impedancia electroquímica (EIS) (con IM3590)
Analizadores de impedancia para el análisis de componentes y materiales
Los analizadores de impedancia IM3570 e IM3570-9000 de HIOKI, con un rango de frecuencias de 4 Hz a 5 MHz, se han desarrollado para la caracterización en función de la frecuencia de componentes pasivos como condensadores, bobinas y circuitos resonantes. El IM3570-9000 ofrece, además, un análisis integrado del esquema equivalente.
El analizador de impedancia química IM3590 está diseñado para la espectroscopia de impedancia electroquímica (EIS) en baterías y otros sistemas electroquímicos. Admite mediciones a partir de 1 mHz y cuenta con un modo especial para baterías, así como con funciones de análisis de esquemas equivalentes con representación de Nyquist.
Analizadores de impedancia de alta frecuencia para componentes SMD y de alta frecuencia
Los analizadores de impedancia de alta frecuencia de la serie IM758x de HIOKI son adecuados para la caracterización precisa de inductancias en chip, perlas de ferrita, filtros y resonadores. Los barridos de frecuencia permiten analizar las curvas de impedancia y las propiedades de resonancia, con tiempos de medición cortos a partir de 0,5 s; además, las funciones de comparador y BIN facilitan la comprobación automatizada de componentes en la producción.
Los modelos se diferencian principalmente en el rango de frecuencias de medición y en el nivel de la señal de prueba: el IM7581 ofrece un nivel máximo de señal de prueba más alto, mientras que el IM7583 y el IM7587 cubren frecuencias cada vez más altas, hasta los 3 GHz.
Medición de componentes SMD a altas frecuencias
¿Cómo se pueden medir de forma fiable los componentes SMD de pequeño tamaño a altas frecuencias? A la hora de medir la impedancia de componentes SMD de pequeño tamaño, es fundamental que el contacto sea fiable. Utilice el dispositivo de prueba IM9201 de HIOKI junto con el IM7587. Permite establecer un contacto seguro con componentes SMD de diferentes tamaños para realizar mediciones de impedancia precisas y reproducibles.
Medir con precisión. Garantizar la calidad.
Ya sea en el desarrollo, en la validación o en las pruebas en serie: conocer con exactitud las propiedades eléctricas de los componentes es fundamental para garantizar su funcionamiento fiable. Los medidores LCR y los analizadores de impedancia de HIOKI se han desarrollado para evaluar los componentes con precisión, detectar desviaciones de forma temprana y garantizar una calidad del producto elevada y constante.
Todos los medidores LCR y analizadores de impedancia de HIOKI son desarrollados y fabricados en Japón por la propia empresa.
