HIOKI DT4282 - Multímetro digital de alta precisión con entrada directa de 10 A

Especificaciones clave

• Precisión básica de CC del 0,025 %
• Valor eficaz real (True RMS) y pantalla de 60 000 divisiones
• Entrada directa de corriente alterna/continua de hasta 10 A
• Tensión de CA/CC de hasta 1 000 V
•  CAT III 1000 V, CAT IV 600 V

Aplicaciones

• Validación de prototipos y verificación eléctrica
• Análisis de fallos en conjuntos electrónicos y dispositivos sometidos a prueba
• Medición directa de corriente alterna y continua, desde corrientes bajas hasta 10 A
• Medición de conductancia en trayectorias de alta resistencia
• Mediciones correlacionadas con la temperatura con soporte para termopares

Descripción detallada del producto

El HIOKI DT4282 es un multímetro digital de alta precisión alimentado por batería con una precisión básica en CC del 0,025 % y una pantalla de 60 000 cuentas para tareas de verificación, análisis de fallos y mantenimiento en prototipos, conjuntos y dispositivos electrónicos. Su alta precisión permite detectar con exactitud pequeñas desviaciones de tensión y corriente. Con la medición directa de corriente CA/CC de 600 μA a 10 A y la medición de conductancia, el instrumento permite realizar mediciones eléctricas precisas directamente en el dispositivo sometido a prueba cuando no resulta práctico trasladar el objeto de prueba a un banco de pruebas.

Generación, corriente y funciones de medición

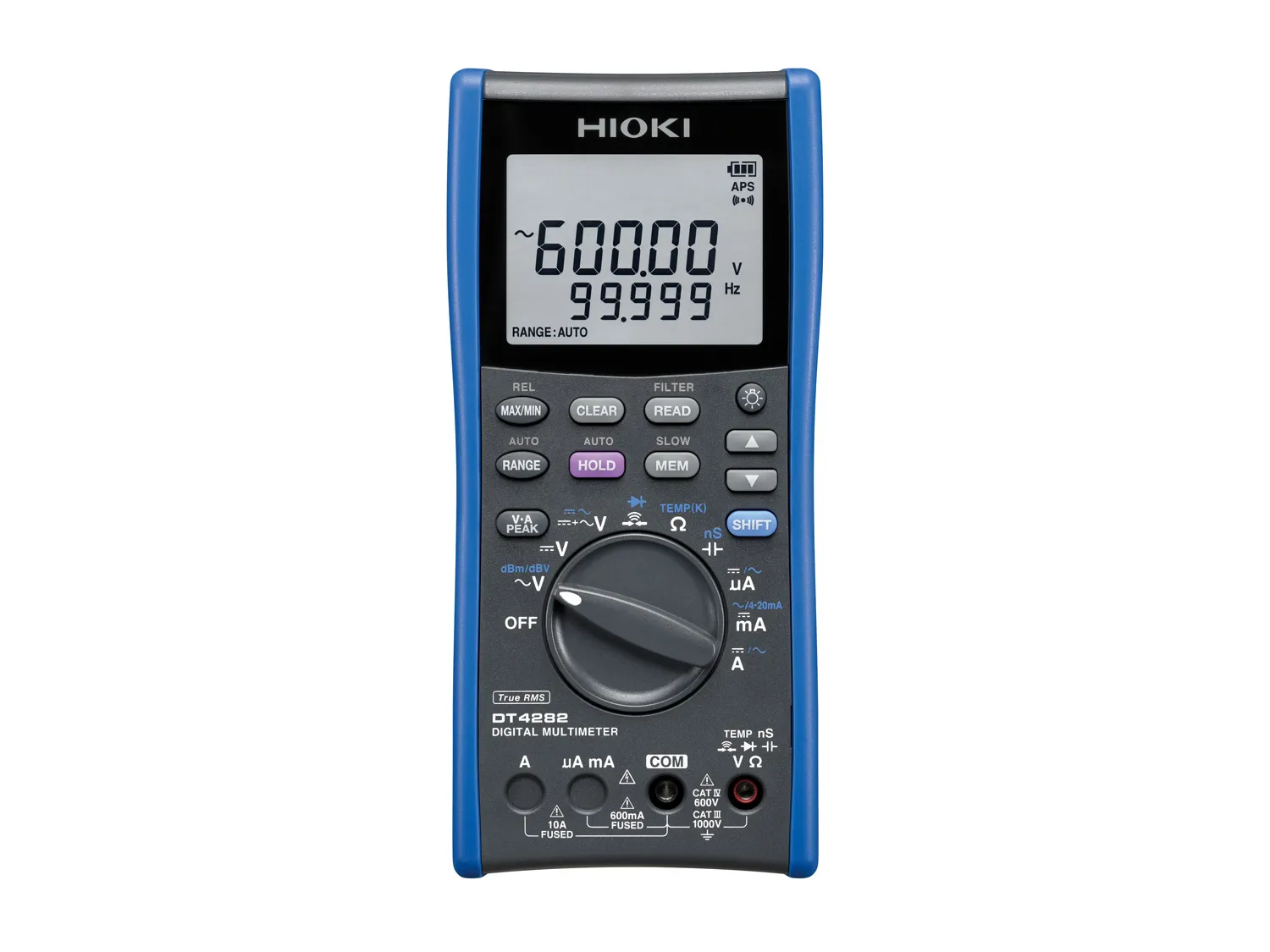

El instrumento mide tensión de CC, CA y CA+CC de hasta 1000 V. En el modo CA+CC, el valor combinado puede mostrarse junto con los componentes de CA y CC. Para la medición directa de corriente CA/CC, ofrece los rangos de 600 μA, 6 mA, 60 mA, 600 mA, 6 A y 10 A, lo que permite medir corrientes bajas y corrientes de carga más elevadas directamente en el instrumento. Las tapas de los terminales, conectadas al selector giratorio, bloquean los terminales de entrada no utilizados y ayudan a evitar la inserción incorrecta de los cables de prueba al cambiar entre la medición de tensión y la de corriente .

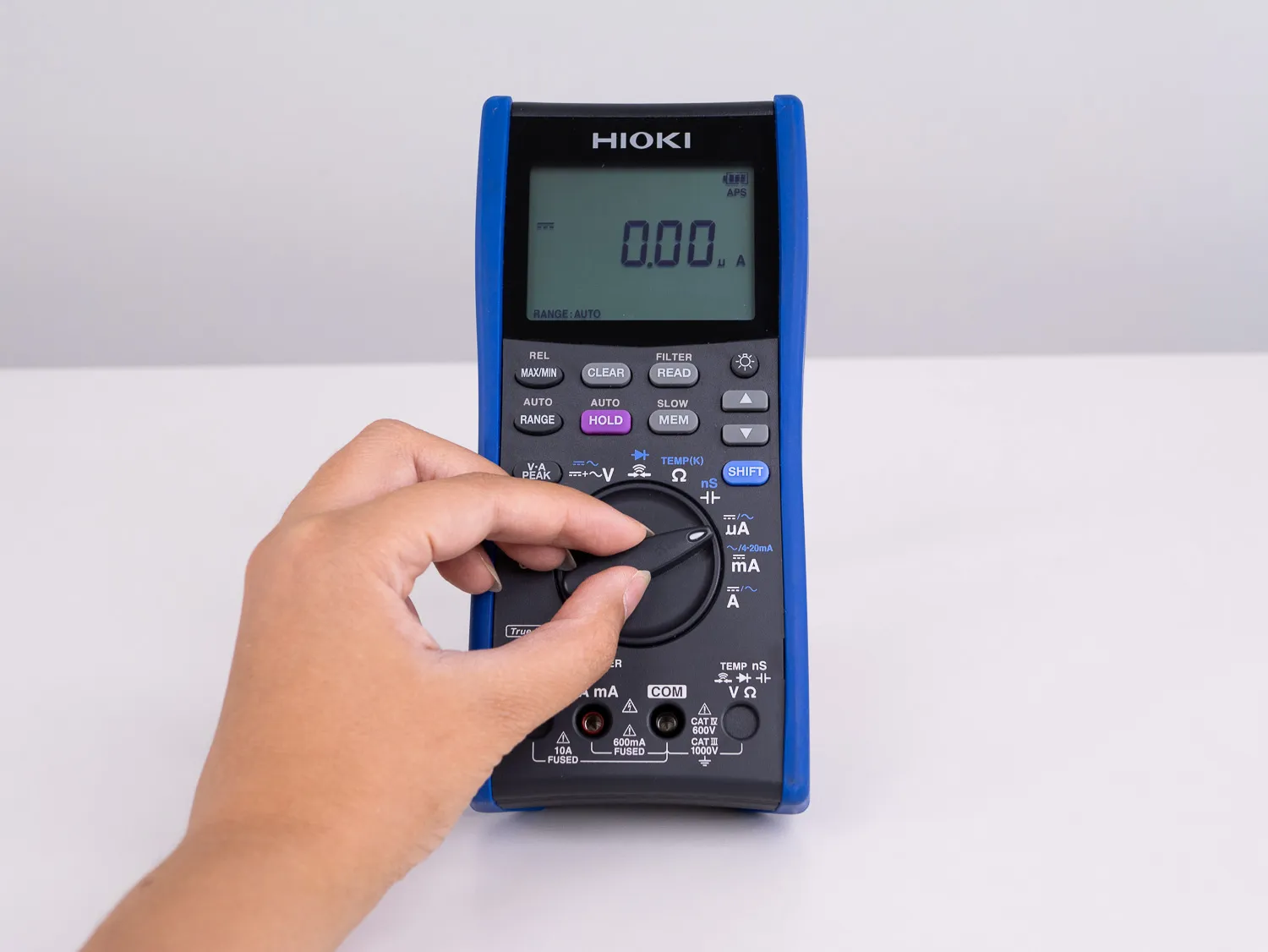

Entre las funciones de medición adicionales se incluyen la resistencia, la continuidad, la capacitancia y la medición de temperatura con un termopar tipo K, como el DT4910 opcional. Una función de prueba de diodos admite ajustes del umbral de tensión directa de 0,15 V a 3,0 V en siete niveles, lo que permite adaptarse a diferentes tipos de diodos y características de tensión directa. La medición de conductancia complementa la medición de resistencia a la hora de evaluar circuitos de alta resistencia. Durante la medición de tensión y corriente alterna, la frecuencia se muestra simultáneamente como lectura secundaria. El instrumento cumple con las clasificaciones de seguridad CAT III 1000 V y CAT IV 600 V.

Para desarrollo, verificación y mantenimiento

Para aplicaciones basadas en PC, el DT4282 admite la comunicación a través del paquete de comunicación opcional DT4900-01. Con el software DMM Communicator, los datos de medición pueden transferirse a un ordenador, visualizarse en forma de gráficos, guardarse como archivos CSV e insertarse en Excel. Los ajustes del instrumento también se pueden configurar desde el ordenador. Esto resulta útil para tareas de verificación, análisis de fallos y mantenimiento en las que es necesario documentar o comparar los valores medidos a lo largo del tiempo.

El DT4282 cubre mediciones de tensión alterna desde 20 Hz hasta 100 kHz. Además, el filtro analógico de paso bajo con un corte a 630 Hz suprime los componentes de mayor frecuencia, de modo que la forma de onda fundamental puede evaluarse con mayor claridad. Esto resulta relevante a la hora de medir salidas de inversores u otras señales con contenido armónico superpuesto.

Características adicionales

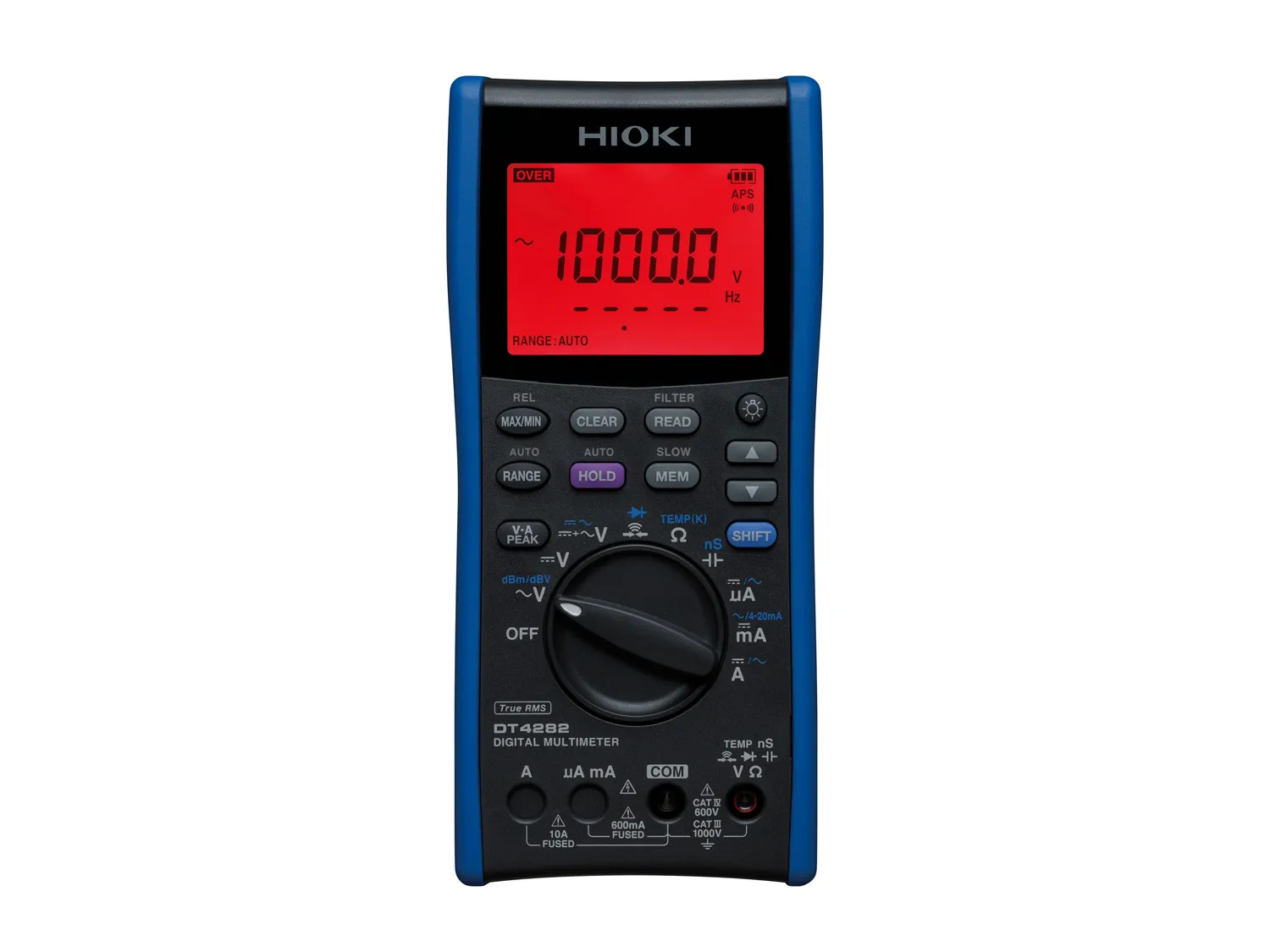

Para la verificación y la resolución de averías, el DT4282 ofrece mediciones de valores máximos/mínimos y de picos, así como las funciones HOLD y AUTO HOLD. La función de visualización relativa muestra las lecturas sucesivas en relación con un valor de referencia. El ajuste a cero compensa los desplazamientos antes de la medición, por ejemplo, cuando se evalúan valores de resistencia bajos. Una entrada excesivamente alta se indica mediante la retroiluminación roja de la pantalla.

Los valores medidos se pueden almacenar en la memoria interna con hasta 400 puntos de datos y transferirse a un ordenador mediante el paquete de comunicación opcional DT4900-01. Para mediciones relacionadas con procesos, las señales de 4 a 20 mA y de 0 a 20 mA también pueden mostrarse como valores porcentuales.

Para el uso diario en pruebas de mantenimiento y montaje

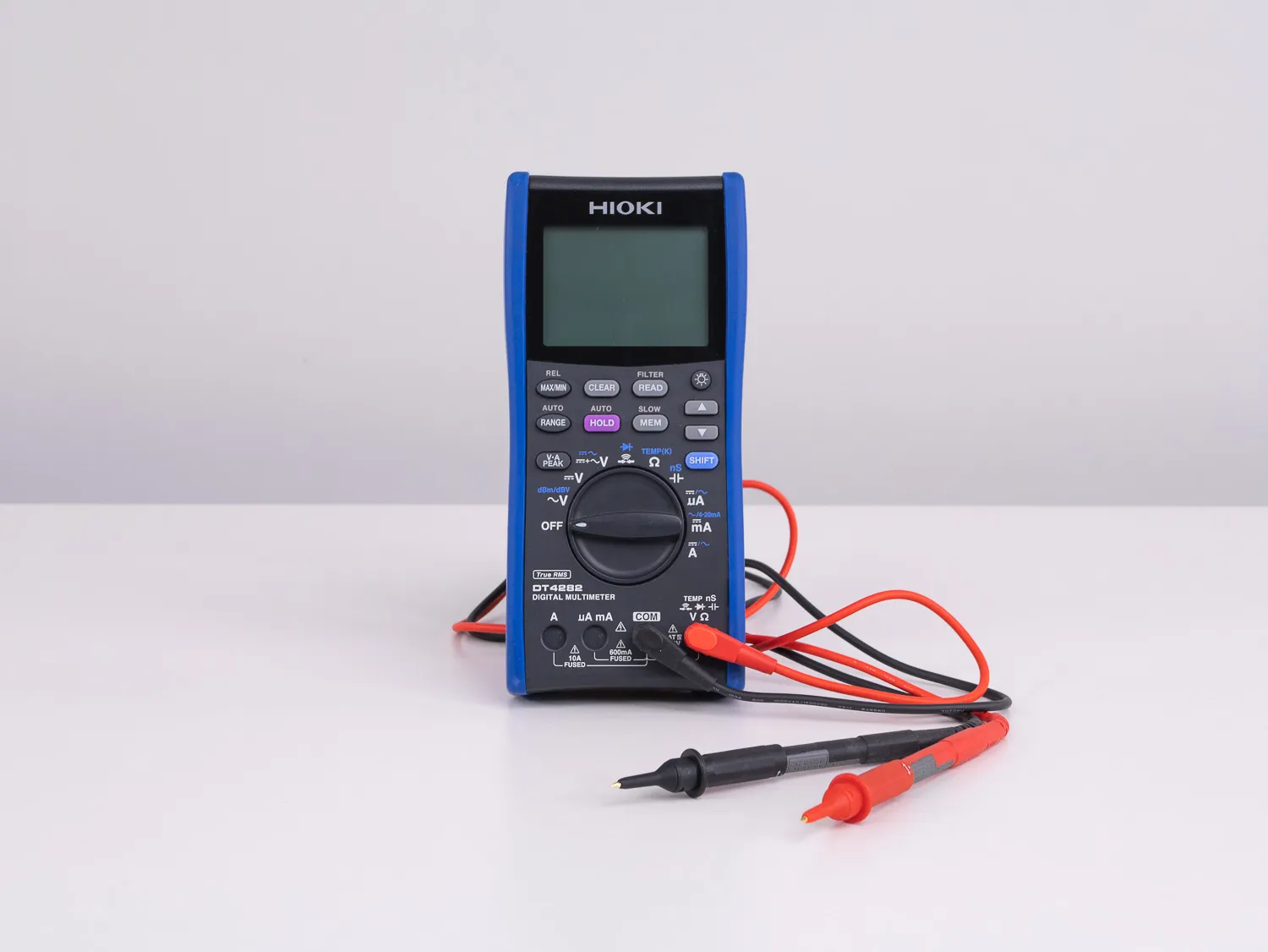

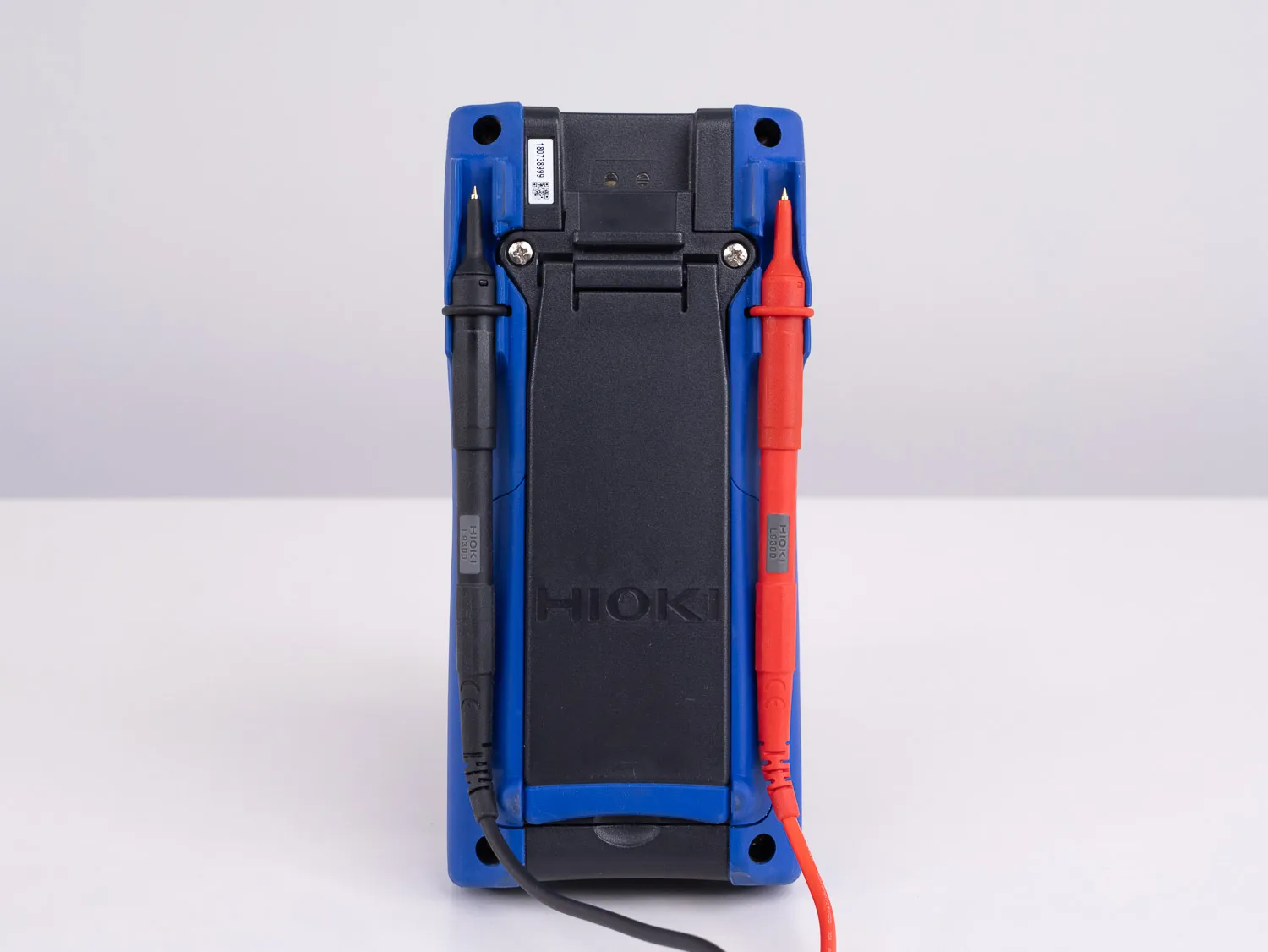

El DT4282 está diseñado para el uso diario en mantenimiento, verificación y resolución de averías, con un rango de temperatura de funcionamiento de -15 °C a 55 °C, resistencia a caídas desde una altura de 1 m y una autonomía de funcionamiento continuo de aproximadamente 100 horas con cuatro pilas alcalinas AA. El soporte trasero permite colocarlo directamente en el lugar de la medición, mientras que los cables de prueba pueden guardarse en la parte trasera del instrumento cuando se traslada el dispositivo entre diferentes objetos de prueba. El cable de prueba L9300 suministrado utiliza un protector de dedos móvil en lugar de tapas protectoras independientes, lo que permite adaptar la longitud de la punta metálica expuesta a la categoría de medición correspondiente sin piezas sueltas que puedan perderse durante el trabajo diario.

Los cables de prueba L9300 son compatibles con los accesorios de HIOKI L4934 y L4933. El L4934 permite una conexión temporal sin manos a conductores y terminales de hasta 4 mm de diámetro, mientras que el L4933 proporciona pines de contacto extrafinos y parcialmente aislados para realizar mediciones en puntos de prueba muy próximos entre sí. Al igual que todos los multímetros digitales de HIOKI, el DT4282 se ha desarrollado en Japón y se fabrica en las propias instalaciones de producción de HIOKI en Japón
