3153 - Comprobador de tensión de resistencia y resistencia de aislamiento CA/CC

El HIOKI 3153 es un comprobador programable para pruebas de tensión de resistencia en CA y CC y para la medición de la resistencia de aislamiento. Las pruebas de tensión de resistencia pueden realizarse con tensiones de prueba de entre 200 V y 5,00 kV. La corriente máxima de prueba es de 100 mA de CA y 10 mA de CC. Para las mediciones de resistencia de aislamiento, la tensión de prueba se puede ajustar entre 50 y 1200 V de CC. El rango de medición se extiende de 0,10 a 9999 MΩ, dependiendo de la tensión de prueba seleccionada.

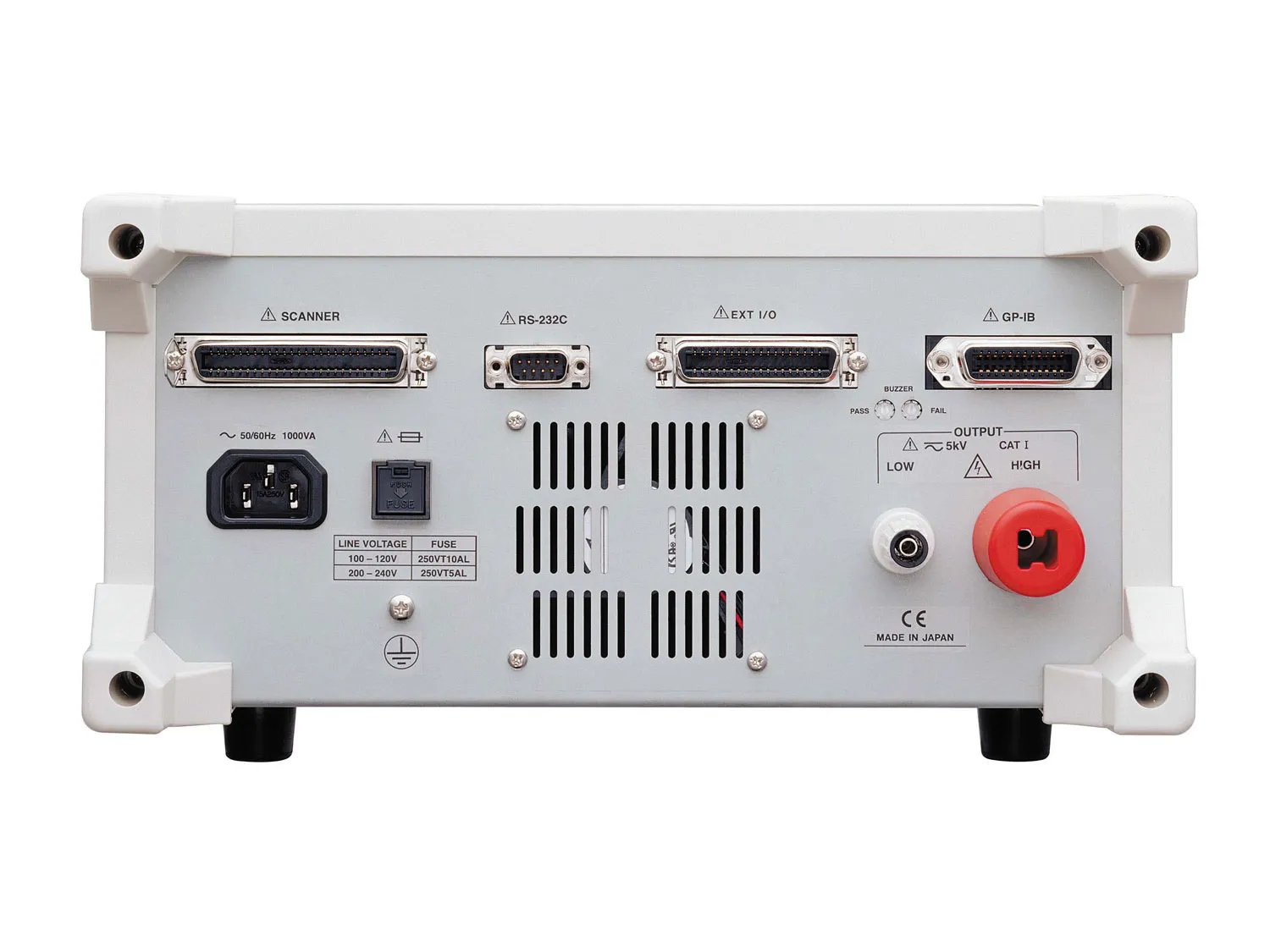

Se pueden definir límites superior e inferior para la evaluación del resultado de la prueba. El modelo 3153 muestra el resultado como «APROBADO» o «SUSPENSO». El tiempo de prueba se puede ajustar entre 0,3 y 999 s. Para las pruebas de tensión de resistencia, el tiempo de subida y el tiempo de caída de la tensión se pueden ajustar, cada uno, entre 0,1 y 99,9 s. Las mediciones de resistencia de aislamiento permiten ajustar un tiempo de retardo de entre 0,1 y 99,9 s. El modo de programa admite secuencias de prueba con hasta 32 archivos de programa y hasta 50 pasos de prueba por archivo. Las pruebas de tensión de resistencia CA, las pruebas de tensión de resistencia CC y las mediciones de resistencia de aislamiento con diferentes condiciones de prueba pueden combinarse en una misma secuencia. Los programas almacenados pueden seleccionarse en el propio instrumento o a través de E/S externas. Las señales de INICIO y PARADA también pueden controlarse mediante E/S externas. Se proporcionan interfaces RS232C y GPIB para la comunicación con el ordenador.

Para pruebas multipunto, el modelo 3153 puede combinarse con el escáner de alta tensión 3930. El 3153 permite conectar y controlar hasta cuatro escáneres, lo que proporciona hasta 32 canales de prueba. En el modo de programa, los canales del escáner utilizados para cada paso de prueba pueden especificarse individualmente.

La fuente de alimentación PWM regula la tensión de prueba configurada independientemente de las fluctuaciones en la tensión de alimentación del instrumento. Una vez finalizada una prueba, la función de descarga automática disipa la carga residual del dispositivo sometido a prueba a través de un circuito de descarga interno. La función de enclavamiento externo puede inhibir la salida de alta tensión en combinación con un dispositivo de seguridad externo. La tensión de salida se indica digitalmente y mediante un voltímetro analógico.
