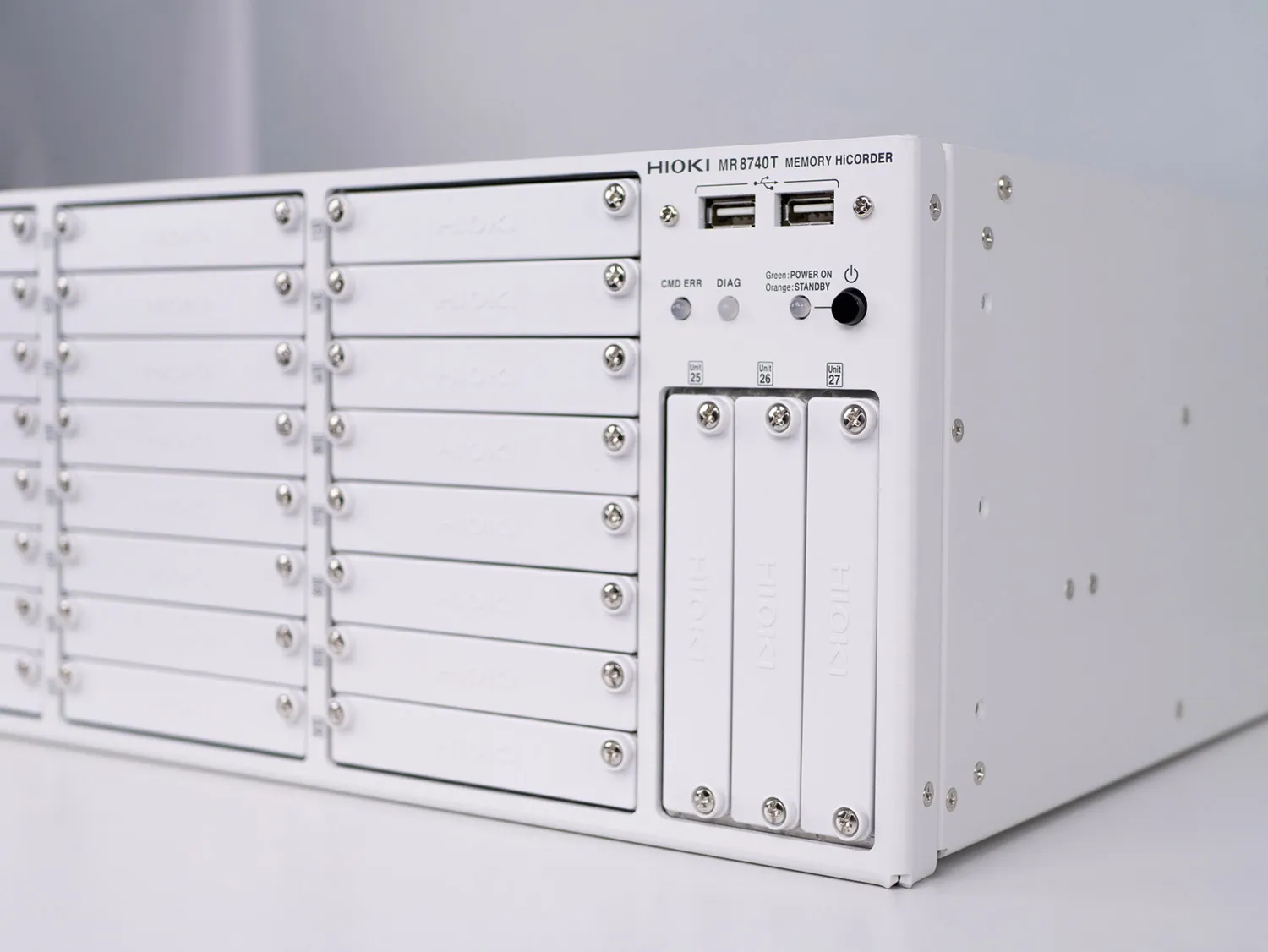

MR8740T - Modularer Memory Recorder mit 108 Kanälen, integriertem PC und Echtzeitaufzeichnung

Modularer Memory Recorder mit 27 frei konfigurierbaren Modulsteckplätzen für bis zu 108 galvanisch getrennte Analogkanäle, integriertem Windows-PC, bis zu 20 MS/s, Echtzeitaufzeichnung auf 480-GB-SSD oder externen PC, Direkteingang bis 1000 VDC/ 700 VAC

Inhalt: 1 Each

Antwort in 1 Werktag
Europäischer Support

Produktnummer: MR8740-50

GTIN/EAN: 4536036011216

Produktinformationen MR8740T - Modularer Memory Recorder mit 108 Kanälen, integriertem PC und Echtzeitaufzeichnung

Technische Eckdaten

27 Modulsteckplätze, bis zu 108 galvanisch getrennte Analogkanäle
Integrierter Windows-PC mit Mess- und Analysesoftware
Für den Einsatz im 19"-Rack oder auf dem Labortisch
Synchrone Abtastung mit bis zu 20 MS/s oder Echtzeitaufzeichnung mit bis zu 5 MS/s auf die integrierte 480-GB-SSD
Direkteingänge bis 1000 V DC / 700 V AC

Typische Anwendungen

Funktionstest von Steuergeräten (ECUs) und elektronischen Fahrzeugsteuerungen
Validierung von Batteriesystemen, Invertern und elektrischen Antriebssystemen
Sensorsimulation und Hardware-in-the-Loop-Tests
Automatisierte Produktions- und End-of-Line-Prüfungen elektronischer Baugruppen
Mehrkanalmessungen von Spannung, Strom, Temperatur, Dehnung und Logiksignalen
Entwicklung und Fehlersuche an industriellen Steuerungssystemen

Detaillierte Produktübersicht

Der HIOKI MR8740T ist ein modularer Memory Recorder für Forschung und Entwicklung, Validierung, End-of-Line-Prüfungen sowie automatisierte Produktionsprüfungen, bei denen eine große Anzahl von Messkanälen gleichzeitig erfasst werden muss. Mit 27 frei konfigurierbaren Modulsteckplätzen unterstützt das System bis zu 108 galvanisch getrennte Analogkanäle oder gemischte Konfigurationen aus Analog-, Logik- und Signalgeneratormodulen. Dadurch lassen sich mehrere Einzelgeräte in einem einzigen Messsystem zusammenfassen. Die synchrone Abtastung mit bis zu 20 MS/s gewährleistet eine präzise zeitliche Zuordnung aller Messkanäle und macht den Recorder ideal für Anwendungen wie die ECU-Validierung, Batterietests, die Entwicklung von Leistungselektronik oder die Prüfung industrieller Steuerungssysteme.

Der MR8740T kann sowohl als vollständiger, eigenständiger Messarbeitsplatz als auch als Bestandteil eines automatisierten Testsystems eingesetzt werden. Ein integrierter Windows-PC inklusive Mess- und Analysesoftware sowie eine 480-GB-SSD bieten alles, was für den Standalone-Betrieb ohne externen Rechner erforderlich ist. Für die Integration in Testsysteme verfügt der Recorder über Montagewinkel für 19"-Racks, unterstützt die Fernsteuerung über SCPI-Befehle und ermöglicht die Live-Übertragung sowie Aufzeichnung von Messdaten auf einem externen PC über LAN – ideal für zentrale Datenerfassung und Langzeitmessungen.

Eine modulare Plattform für jede Messaufgabe

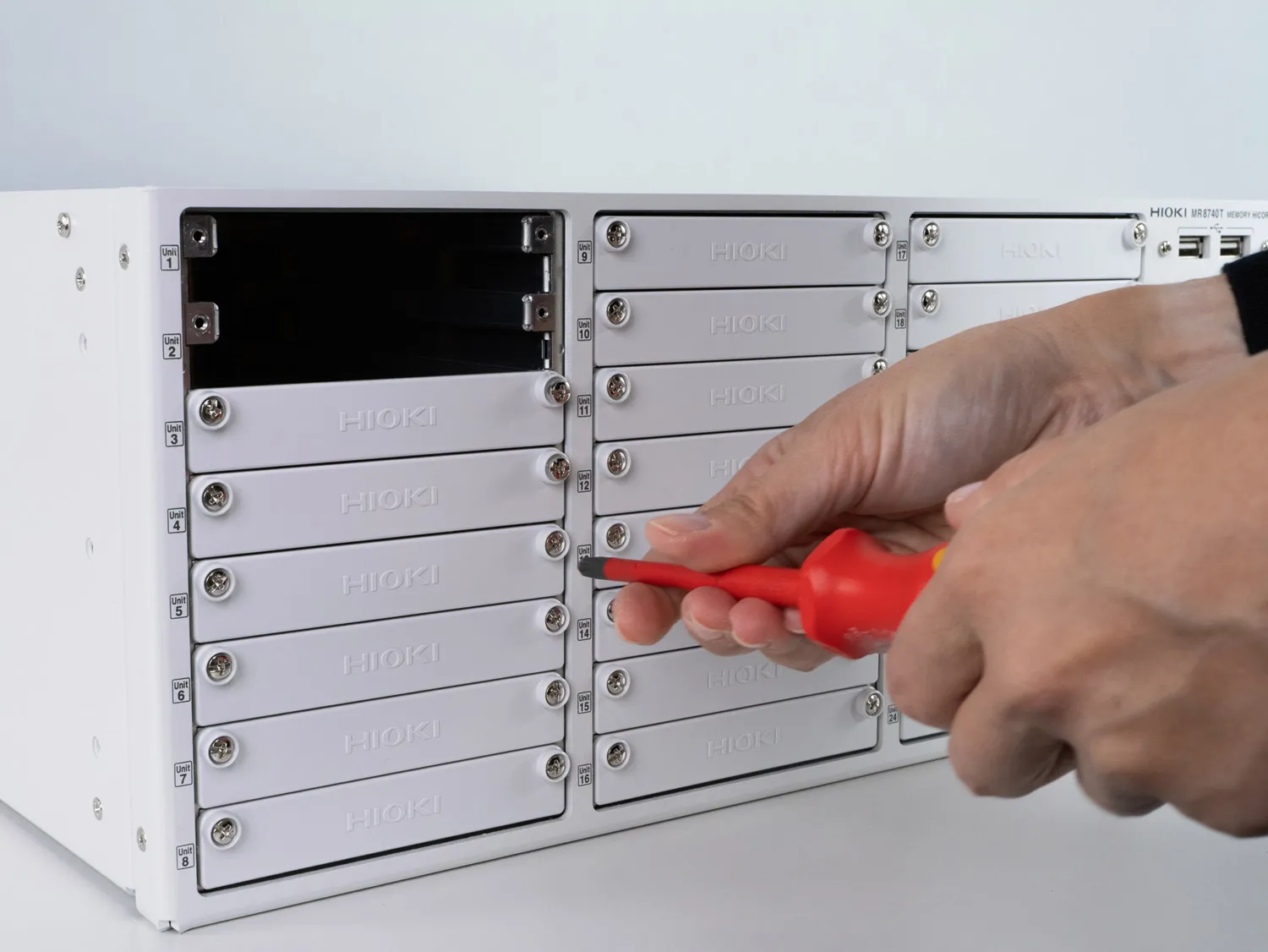

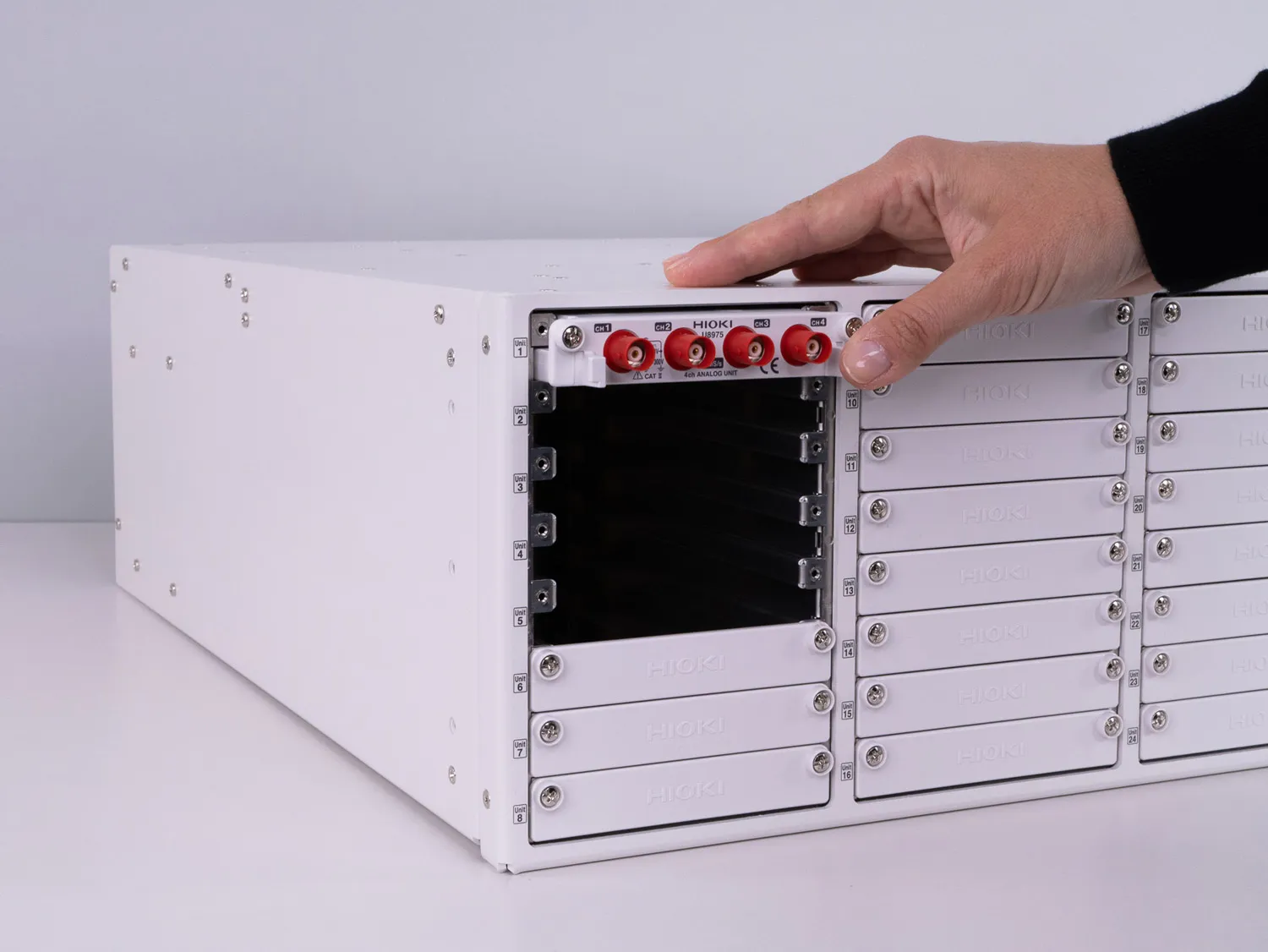

Mit 27 Modulsteckplätzen lässt sich der MR8740T flexibel an unterschiedlichste Messaufgaben anpassen. Je nach eingesetzten Modulen unterstützt das System bis zu 108 galvanisch getrennte Analogkanäle oder Mixed-Signal-Konfigurationen mit bis zu 96 Analog- und 48 Logikkanälen.

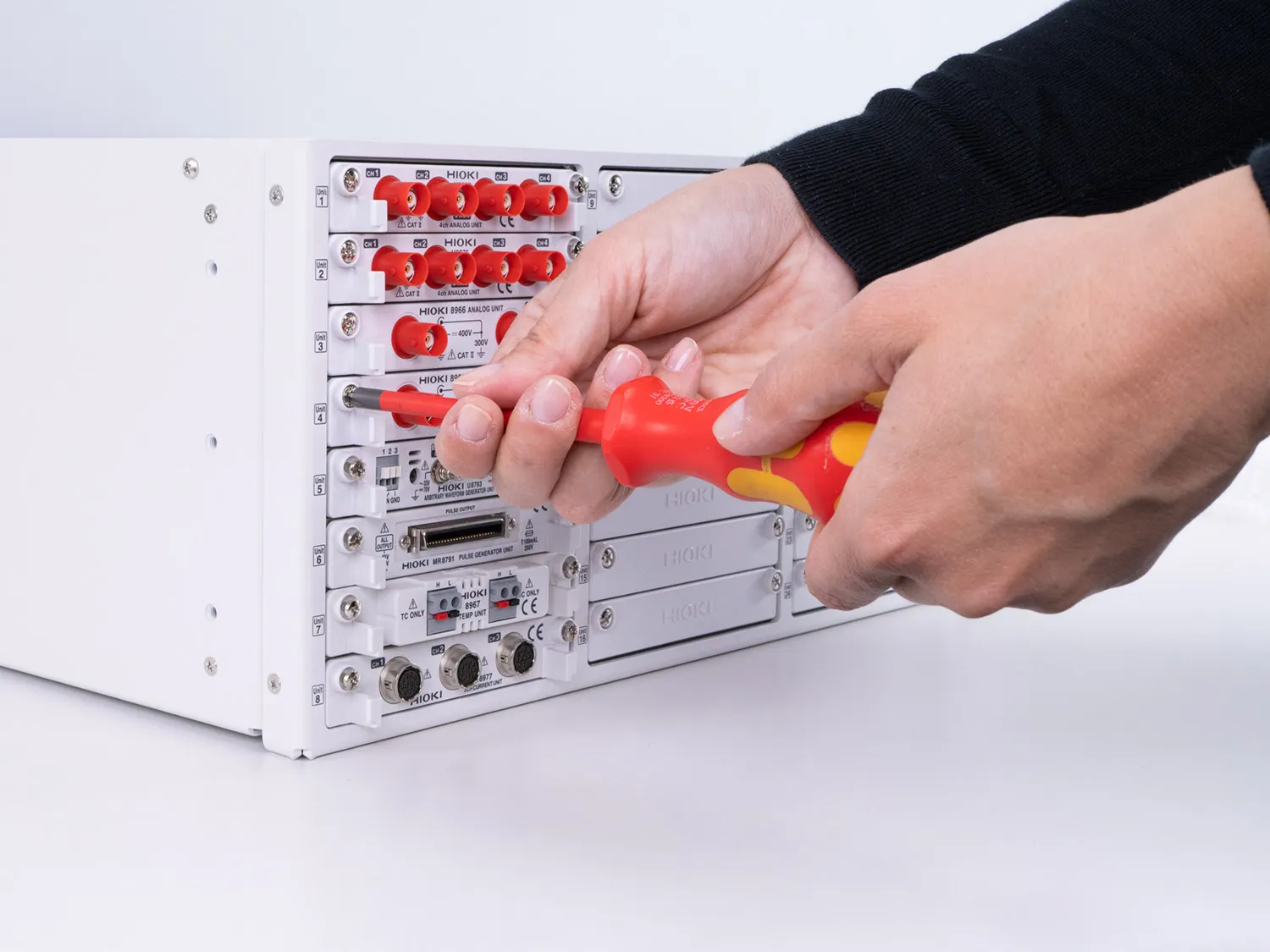

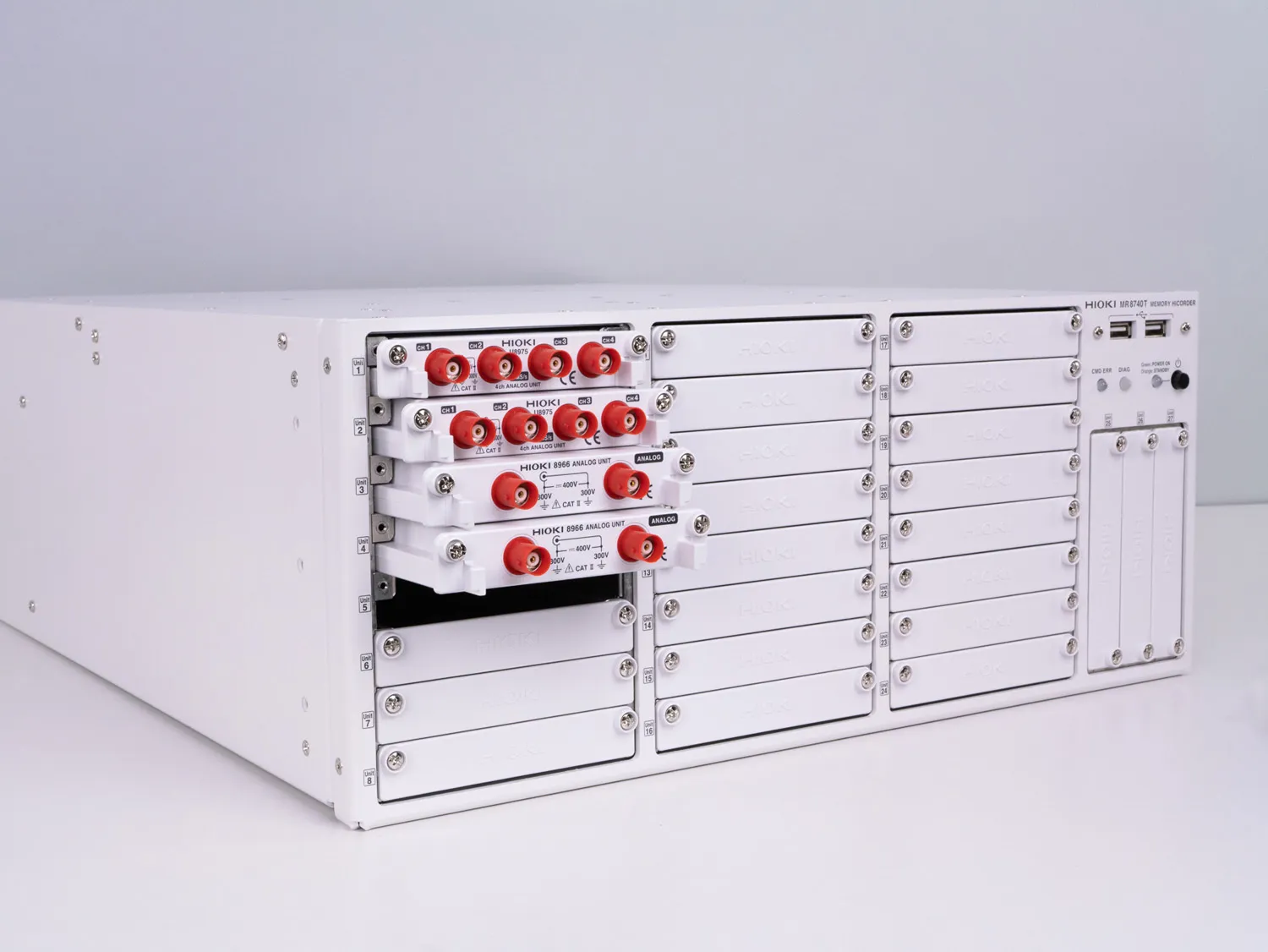

Der MR8740T bietet 14 Eingangsmodule für elektrische und physikalische Messgrößen. Das Portfolio umfasst sieben Spannungsmodule – von 6½-stelligen Digitalvoltmeter-Modulen für hochpräzise Gleichspannungsmessungen bis hin zu Hochspannungsmodulen für Direkteingänge bis 1000 V DC bzw. 700 V AC sowie Universal- und Hochgeschwindigkeitsmodulen für die Wellenformerfassung. Weitere Module unterstützen die Messung von Strom, Temperatur mit Thermoelementen, Dehnung, Vibration, Frequenz und Logiksignalen sowie – in Verbindung mit kompatiblen Sensoren – physikalischer Größen wie Kraft, Druck, Drehmoment, Weg und Drehzahl.

Dank der modularen Architektur lassen sich unterschiedliche Signalarten in einem synchron arbeitenden Messsystem kombinieren. Dadurch werden mehrere spezialisierte Messgeräte überflüssig und das System kann jederzeit an neue Prüfanforderungen angepasst werden.

Integrierte Strommessung von mA bis kA

Der MR8740T unterstützt das umfangreiche Portfolio an HIOKI-Stromsensoren für Messbereiche von wenigen Milliampere bis zu mehreren Tausend Ampere. Kompatible Sensoren werden direkt an das U8977 3-Kanal-Strommodul angeschlossen, das die Sensorstromversorgung übernimmt, den angeschlossenen Sensor automatisch erkennt und so hochauflösende, synchronisierte Strommessungen ermöglicht. Alternativ können die Analogeingangsmodule des Recorders mit Breitband-Stromsonden mit BNC-Ausgang verwendet werden, die über die 3269 oder 3272 Stromsonden-Netzteile versorgt werden.

Eine Plattform für Messung und Signalgenerierung

Der MR8740T vereint Messdatenerfassung und Signalgenerierung in einem einzigen Gerät. Dadurch kann ein Prüfling angeregt und seine Reaktion gleichzeitig aufgezeichnet werden. Zu den kompatiblen Ausgangsmodulen gehören Wellenform-, Impuls- und Arbiträrsignalgeneratoren sowie das exklusive U8794 VIR-Generatormodul, das Spannungs-, Strom- und Widerstandssignale simulieren kann. Damit eignet sich das System ideal zur Simulation analoger Sensoren, Thermistoren und anderer widerstandsbasierter Sensoren bei der Prüfung von ECUs und elektronischen Steuergeräten. Die Konfiguration der Ausgangssignale erfolgt direkt am Recorder oder mit der kostenlosen SF8000-Software, sodass vollständige Testabläufe ohne zusätzliche Signalgeneratoren oder externe Synchronisationshardware realisiert werden können.

Entwickelt für Langzeitmessungen

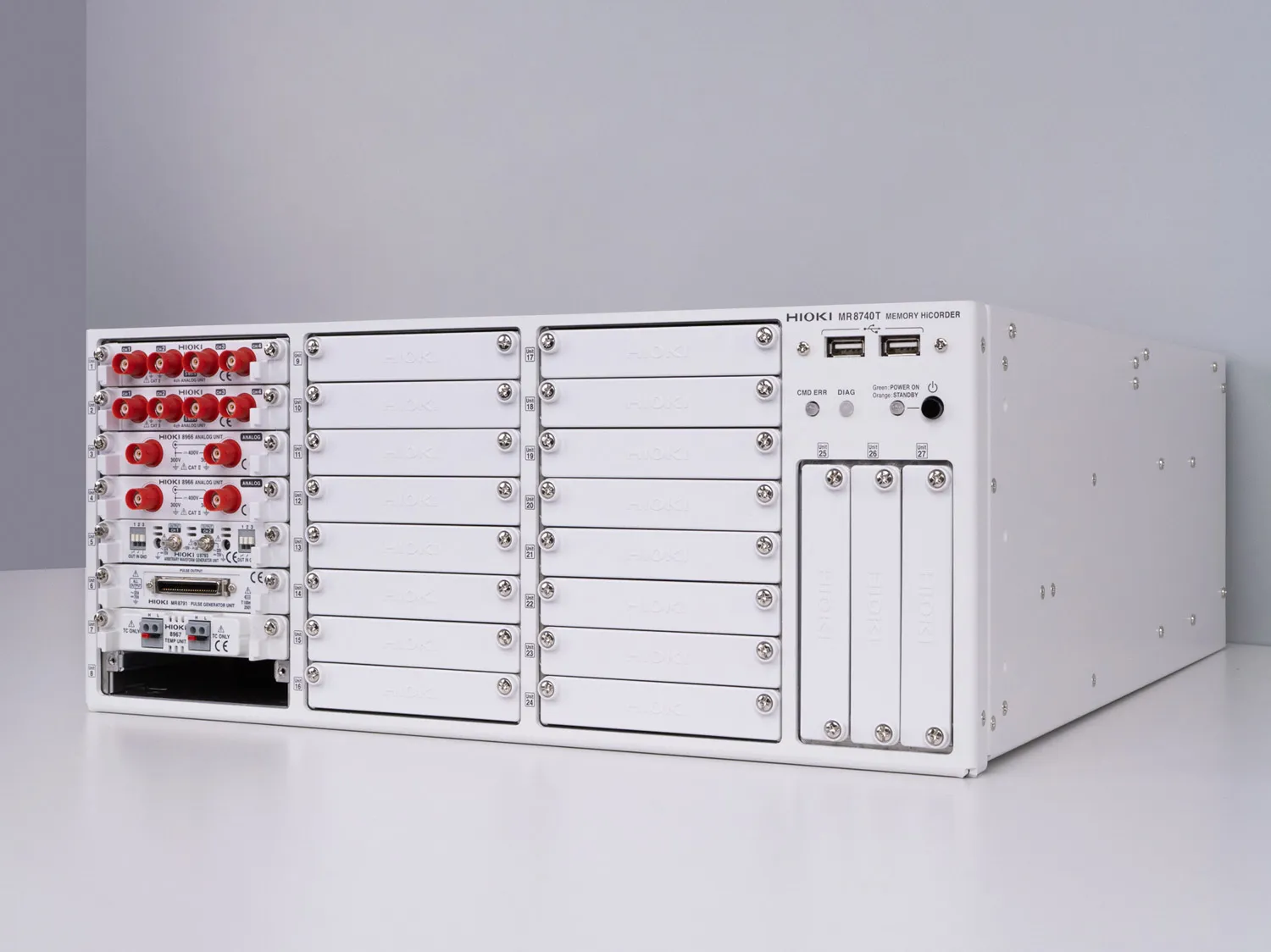

Die integrierte 480-GB-SSD ermöglicht Echtzeitaufzeichnungen ohne Unterbrechung der Messdatenerfassung. Die Real-Time-Saving-Funktion schreibt die Messdaten kontinuierlich auf den Datenträger, während die Messung weiterläuft.

Je nach Anzahl der aktiven Kanäle sind Echtzeitaufzeichnungen mit bis zu 5 MS/s direkt auf die interne SSD möglich. Die Messdaten können außerdem auf USB-Speicher oder automatisch per FTP auf einen Netzwerk-PC übertragen werden. Dies ist besonders vorteilhaft für Dauerversuche, Produktionsüberwachung und Langzeit-Validierungstests.

Leistungsstarke Trigger- und Analysefunktionen

Der MR8740T bietet flexible Triggerfunktionen für eine zuverlässige Ereigniserfassung und unterstützt Analogtrigger (z. B. Spannungspegel oder Spannungsabfall), Logiktrigger, Intervalltrigger und externe Trigger. Dadurch werden transiente Ereignisse, Schaltvorgänge und Signalfehler exakt zum Zeitpunkt ihres Auftretens erfasst.

Integrierte numerische Berechnungen und Wellenformberechnungen ermöglichen eine schnelle Auswertung direkt auf dem Recorder. Verfügbar sind unter anderem Funktionen wie Maximum, Minimum, Spitze-Spitze-Wert, Mittelwert, Effektivwert (RMS), Frequenz und Pulsbreite sowie mathematische Wellenformoperationen, Skalierungen und PASS-/FAIL-Bewertungen. Messergebnisse können dadurch bereits vor dem Export der Daten überprüft werden.

Vom Standalone-Betrieb bis zum vollautomatischen Testsystem

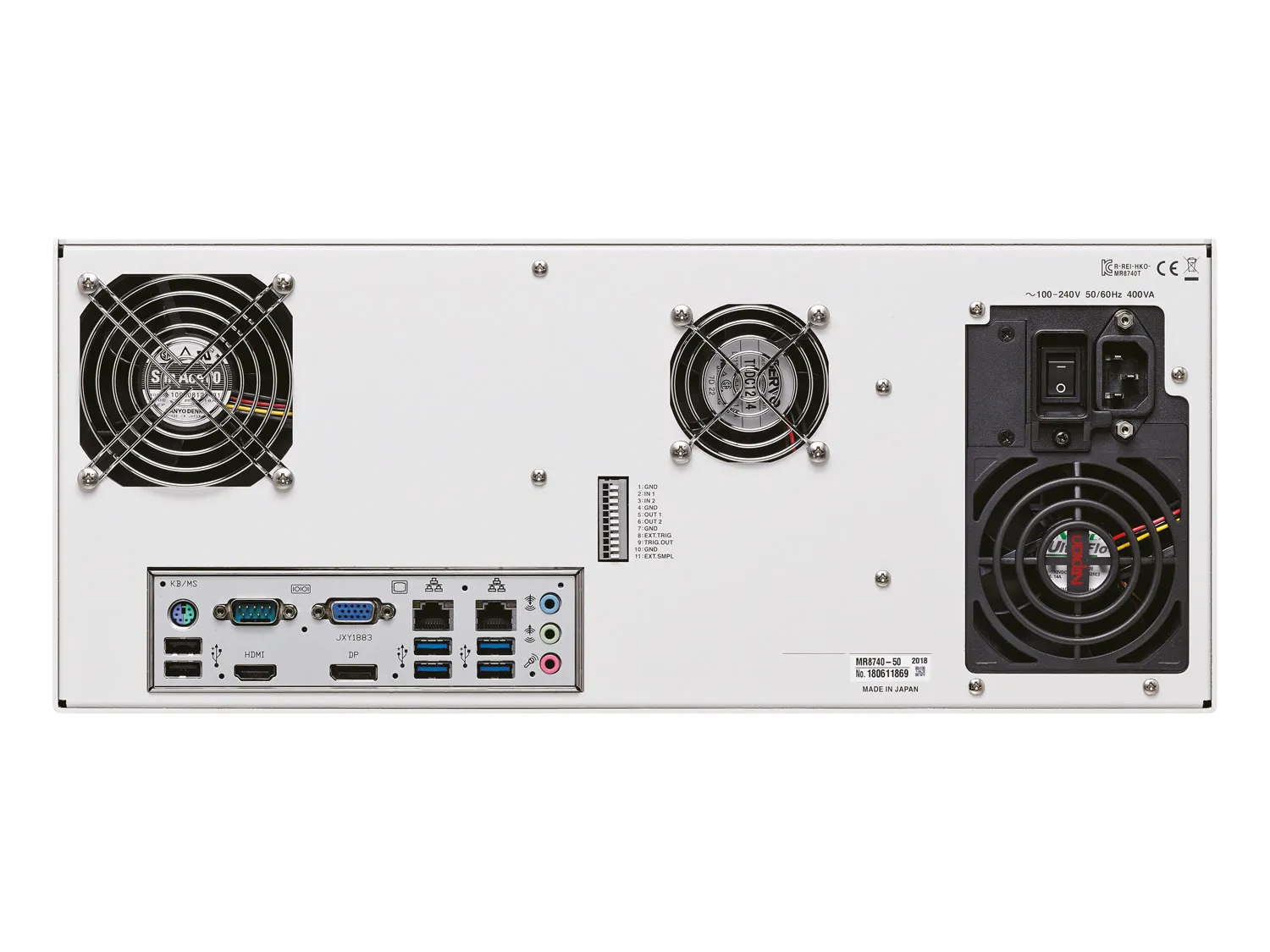

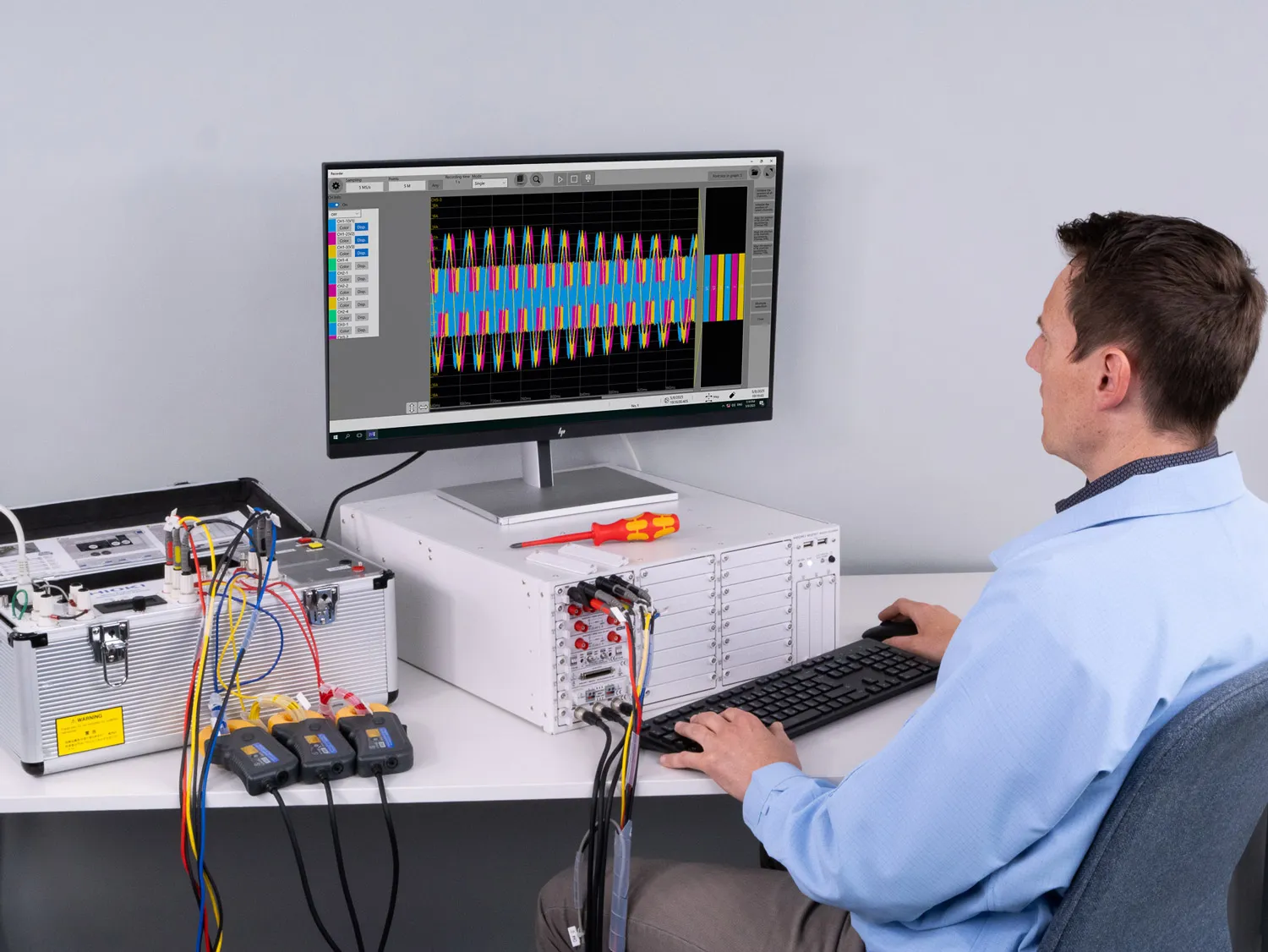

Der MR8740T verfügt über einen integrierten PC und benötigt daher keinen externen Steuerrechner. Messdaten können lokal auf der integrierten SSD gespeichert oder über die integrierten FTP-Server- und FTP-Client-Funktionen per LAN übertragen werden. Zusätzlich unterstützt der Recorder die Fernsteuerung über SCPI-Befehle und lässt sich dadurch schnell und einfach in automatisierte Testsysteme integrieren.

Für die Wellenformanalyse und Nachbearbeitung stellt HIOKI die kostenlosen Softwarelösungen Wave Viewer und MR6000 Viewer zur Verfügung. Darüber hinaus sind Treiber für MATLAB® und LabVIEW™ verfügbar, um den Recorder in kundenspezifische Automatisierungssoftware einzubinden.

MR8740-50 Memory Recorder
Netzkabel
Kurzanleitung
Sicherheitshinweise
Blindabdeckungen für nicht belegte Modulsteckplätze
Montagewinkel für 19"-Rack

Länge	426 mm
Breite	505 mm
Höhe	177 mm
Gewicht	10,8 kg
