Was ist das Besondere an AC-Leckstromzangen von HIOKI?

Bevor wir im Detail auf die Besonderheiten der einzelnen Leckstromzangen eingehen, lassen Sie uns anschauen, was sie alle gemeinsam haben:

• Sie alle messen nach dem TrueRMS-Prinzip.
• Alle Modelle können natürlich nicht nur AC-Leck- und Differenzströme, sondern auch AC-Lastströme messen.
• Über den Bluetooth-Transceiver Z3210 von Hioki erhalten alle Geräte zusätzliche Bluetooth-Funktionalität, so dass die Zangen mit Smartphones und Tablets kommunizieren können, auf denen die kostenlose HIOKI App „Gennect Cross“ läuft.
• Die Zangenmessgeräte von Hioki werden nicht nur in Japan entwickelt, sondern auch in den eigenen HIOKI Werken in der japanischen Präfektur Nagano hergestellt.

Bild 1: HIOKI's Stromzange CM4001 in Aktion.

Schauen wir uns also die Unterschiede zwischen diesen Stromzangen an. Das obige Bild zeigt die Leckstromzange CM4001 von HIOKI. Mit einer Größe von insgesamt nur 16 cm von einem Ende zum anderen und extrem schmalen Klemmbacken, so das ihr Einsatz auch noch in den engsten Räumen möglich ist. Eine Messung an Leitern mit einem Durchmesser von bis zu 24 mm ist jedoch trotzdem möglich. Sollte das Ablesen des weiß beleuchteten und gestochen scharfen Displays einmal zu unbequem sein, ermöglicht ein optionaler Bluetooth-Transmitter (Z3210) das Ablesen (und natürlich auch das Speichern) der Messwerte auf Ihrem Smartphone.

Der kleinste der 5 Strombereiche beträgt 60 mA, mit einer garantierten Genauigkeit für Werte ab 0,6 mA. Der größte Strombereich des CM4001 beträgt 600 A, das Frequenzband reicht von 40 Hz bis 1 kHz und die Zange arbeitet in der Messkategorie CAT III, 300V. Trotz der kleinen Abmessungen ist die Stromzange voll gepackt mit Funktionen wie Auto-Hold, Min.-/Max.-/Mittelwert oder einer Funktion zur Messung des Einschaltstroms. Die CM4001 ist eine kleine, aber leistungsstarke und universell einsetzbare Ableitstromzange, die für den Einsatz auf kleinstem Raum konzipiert wurde und nur wenig Platz in Ihrem Werkzeugkasten benötigt.

Bild 2: CM4001 und CM4002 – Auf die Größe kommt es an.

Mit einer Gesamtlänge von 23,3 cm ist die CM4002 Leckstromzange nicht nur mehr als 7 cm länger als die CM4001, sondern auch breiter und tiefer. Das liegt daran, dass die CM4002 so konzipiert wurde, dass sie die genauesten Messergebnisse liefert und außerdem für Leiterdurchmesser von bis zu 40 mm eingesetzt werden kann.

So beträgt der kleinste der 6 Strombereiche des CM4002 nur 6 mA mit einer garantierten Genauigkeit für Werte ab 0,06 mA, während der größte Strombereich bei 200 A liegt. Der Frequenzbereich ist ebenfalls breiter als der seiner kleinen Schwester und reicht von 15 Hz bis 2 kHz. Die CM4002 entspricht der Norm IEC/EN 61557-13, die Anforderungen an Stromzangen zur Messung von Ableitströmen in elektrischen Anlagen definiert, wie z.B. den Schutz gegen externe Magnetfelder (Klasse 2, Magnetfelder ≤ 30 A/m, was die CM4002 erfüllt).

Bild 3: HIOKI's Leckstromzangen CM4002 und CM4003.

Die dritte der drei Leckstromzangen von HIOKI ist die CM4003. Wenn man die CM4002 und die CM4003 nebeneinander legt, ist es nicht leicht, die Unterschiede zwischen ihnen zu erkennen. Die Abmessungen sind identisch und ebenso fast alle technischen Daten. Die Unterschiede sind leichter bei einem Vergleich der beiden Zangen nebeneinander aus einem anderen Blickwinkel zu sehen:

Bild 4: HIOKI's Leckstromzangen CM4002 and CM4003 von unten.

Über den Anschluss an der Unterseite des CM4003 kann ein spezielles Adapterkabel an das Messgerät angeschlossen werden. Dieses Adapterkabel wandelt den 4-poligen Anschluss des CM4003 in die folgenden beiden Anschlüsse um:

• Eine USB-C-Standardbuchse, wie sie heutzutage in den meisten Smartphones zu finden ist. Damit können Sie die CM4003 extern mit Strom versorgen, falls Sie Langzeitmessungen durchführen möchten. Die Stromversorgung kann über ein optional erhältliches HIOKI Netzteil bereitgestellt werden, aber nichts hindert Sie daran, eine beliebige Powerbank zu verwenden, die Sie auch zum Aufladen Ihres Smartphones nutzen würden.
• Ein BNC-Standardstecker ermöglicht die Ausgabe des gemessenen Stroms als Spannung, die Sie in einen Datenrekorder wie den MR8870 von HIOKI einspeisen können.

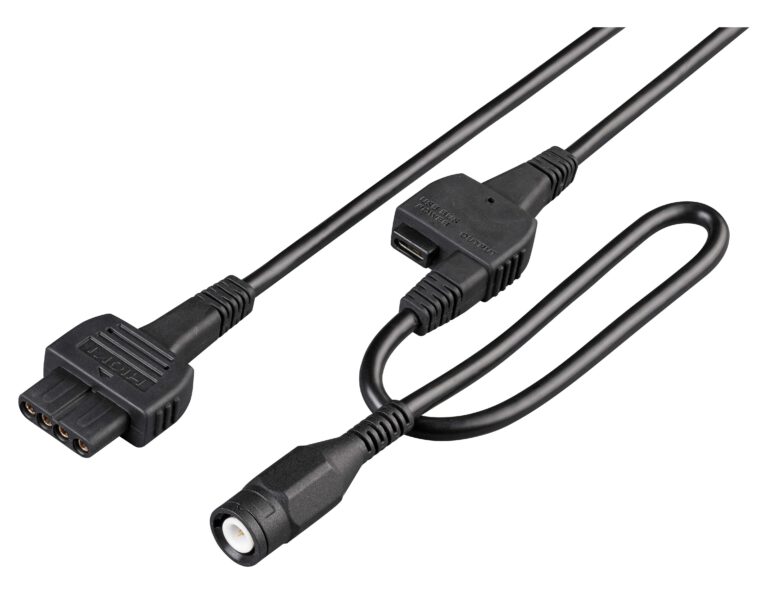

Bild 5: HIOKI's Adapterkabel L9097 für die Stromzange CM4003.

Der externe Stecker der CM4003 wirkt sich auf die Messkategorie aus: diese ist CAT III 300V. Im Vergleich dazu hat die CM4002 ohne Stecker eine Einstufung von CAT IV 300V / CAT III 600V. Das Adapterkabel für die CM4003 Leckstromzange wird als L9097 bezeichnet und ist im Lieferumfang jeder CM4003 enthalten.

Das externe USB-Netzteil (Z1013) sowie das erforderliche USB-A-auf-USB-C-Kabel (L9510) sind optionales Zubehör. Aber auch hier erfolgt der externe Stromanschluss über eine USB-C-Standardbuchse.

Alle drei HIOKI Leckstromzangen der Serie CM400x sind als Bundle-Versionen erhältlich, in denen der Bluetooth-Transmitter Z3210 bereits enthalten ist. Diese Bundles werden als CM400x-90 bezeichnet.

Ob Sie also eine kleine, aber leistungsstarke AC-Leckstromzange (und natürlich auch Laststromzange) wie die CM4001 suchen, oder ob Sie eine AC-Leckstromzange mit hervorragenden technischen Spezifikationen oder sogar einem externen Ausgang des gemessenen Stroms bevorzugen – die CM400x-Serie von HIOKI wird Ihren Bedürfnissen gerecht werden.
