9694 - AC-Stromzange, 5 A, 40 Hz bis 5 kHz
Stromzange für Wechselstrom, CAT III 300 V, Messbereich bis 5 A AC, Grundgenauigkeit ±0,3 % vom Messwert, Phasengenauigkeit ±2°, Frequenzbereich 40 Hz bis 5 kHz, max. Leiterdurchmesser 15 mm, Betriebstemperatur 0 °C bis 50 °C
278,00 €*
Inhalt:
1 Each
Ab Lager, Lieferzeit: Sofort verfügbar
Lagerbestand:
3
Produktdetails
Produktnummer:
9694
EAN:
4536036007448
Länge:
460 mm
Weite:
210 mm
Höhe:
1350 mm
Gewicht:
0.34 kg
Produktinformationen "9694 - AC-Stromzange, 5 A, 40 Hz bis 5 kHz"
Hauptattribute
- Wechselströme bis 5 A, maximaler Dauerstrom 50 A (45 bis 66 Hz)
- Frequenzbereich 40 Hz bis 5 kHz
- Grundgenauigkeit: ±0,3 % vom Messwert
- Betriebstemperatur: 0 °C bis 50 °C
- Ausgangsspannungsverhältnis: 10 mV/A
Applikationen
- Wechselstrommessung an Leitungen mit 5 A Nennstrom (maximaler Dauerstrom 50 A)
- Stromüberwachung und -Aufzeichnung in industriellen Wechselstromnetzen und Unterverteilungen
- Ausgangsstrommessung und grundlegende Oberschwingungsanalyse bei Umrichter gesteuerten Lasten
- Einsatz in beengten Einbauverhältnissen, z. B. in Schaltschränken oder Verteilfeldern
Im Detail

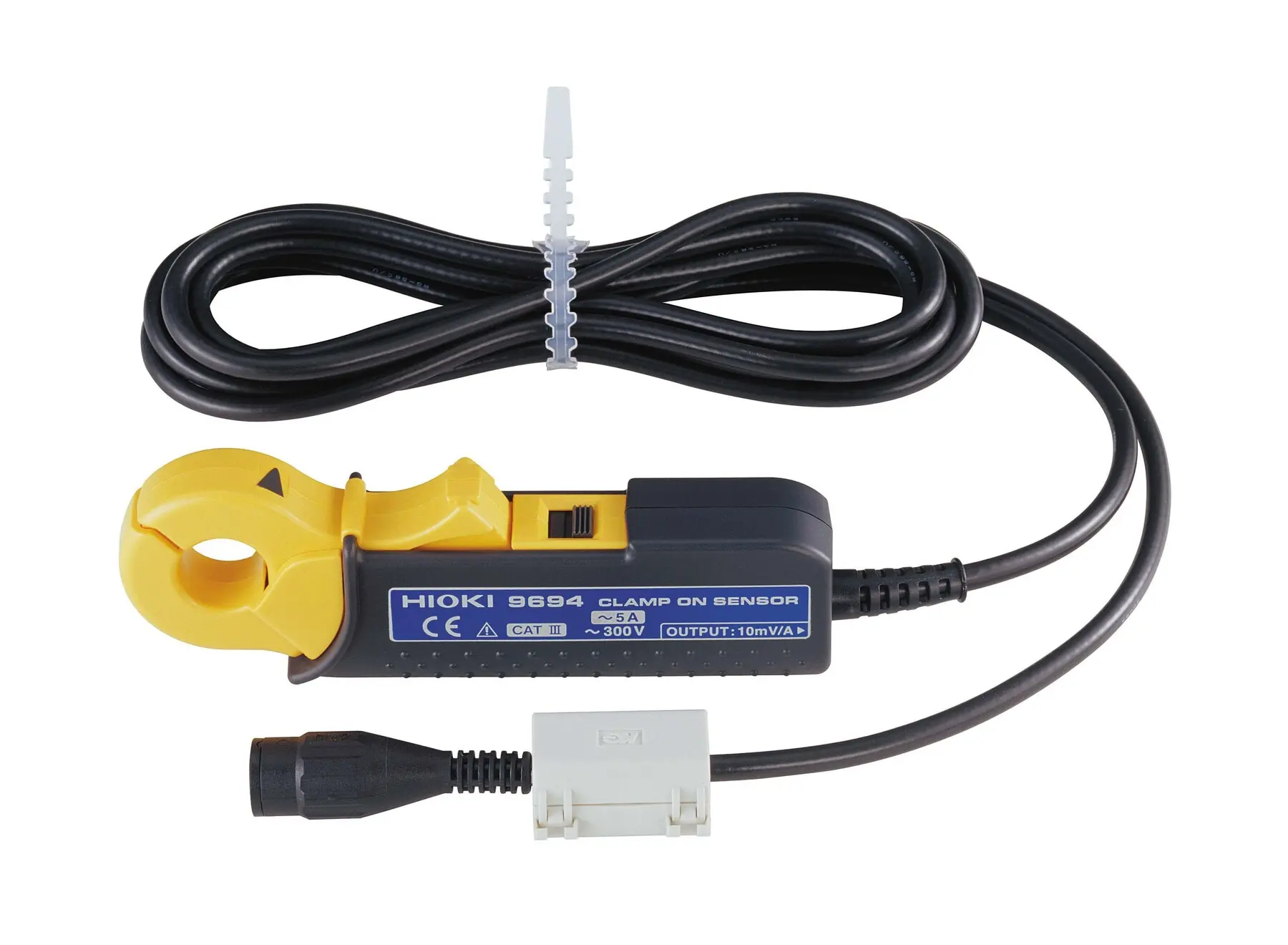

Die Hioki 9694 ist eine kompakte Stromzange für Wechselstrommessungen bis 5 A in Niederspannungsstromkreisen. Sie ist gemäß CAT III für Wechselspannungen bis 300 V (Effektivwert) zugelassen und eignet sich für Anwendungen in der Energieverteilung, an Umrichter gespeisten Geräten sowie bei beengten Platzverhältnissen, etwa in Schaltschränken. Die Stromzange kann Leiter bis 15 mm Durchmesser aufnehmen und arbeitet zuverlässig im Umgebungstemperaturbereich von 0 °C bis 50 °C.
Sie unterstützt Dauerstrommessungen bis 50 A AC im Frequenzbereich von 45 Hz bis 66 Hz. Die Grundgenauigkeit der Amplitudenmessung beträgt ±0,3 % vom Messwert; die Phasengenauigkeit liegt im Bereich von 45 Hz bis 5 kHz bei ±2°. Im erweiterten Frequenzbereich von 40 Hz bis 5 kHz beträgt die Abweichung der Amplitudenmessung ±1 %.
Das Ausgangssignal beträgt 10 mV/A und wird über ein fest angeschlossenes 3 m langes Kabel mit BNC-Stecker zur Verfügung gestellt, passend für Spannungsmessgeräte wie die Hioki-Modelle PW3360 und PW3365.
- Stromzange 9694
- Bedienungsanleitung
