HIOKI CT6844A - Zeer nauwkeurige AC/DC-stroomtang, 500 A / 500 kHz
€ 1.702,40
% € 2.128,00 (20% bespaard)
Shipping costs : € 9,90 (Standard)
Vanuit het magazijn in Duitsland
- Snelle levering in Europa
- Handelsfacturen uit de EU
€ 1.702,40
% € 2.128,00 (20% bespaard)Productinformatie HIOKI CT6844A - Zeer nauwkeurige AC/DC-stroomtang, 500 A / 500 kHz
Belangrijkste specificaties
- AC/DC-stromen tot 500 A
- Frequentiebandbreedte: DC tot 500 kHz
- Basisnauwkeurigheid: ±0,2% van de aflezing
- Bedrijfstemperatuur: -40 °C tot 85 °C
- Uitgangsspanningsverhouding 4 mV/A
Typische toepassingen
- WLTP-metingen, waarbij de accu- en verbruikersstromen worden geregistreerd die deel uitmaken van de energiebalans van het voertuig
- Fasestroommeting van de tractieomvormer en motor in elektrische en hybride aandrijflijnen
- Metingen in krappe installatieruimtes, zoals e-aandrijfeenheden en accu-aansluitdozen
| Model | Nominale stroomsterkte | Bandbreedte | Max. geleiderdiameter | Basisnauwkeurigheid |
|---|---|---|---|---|
| CT6847A | 2000 A DC / 1400 A AC | DC tot 70 kHz | φ50 mm | ±0,15 % van de aflezing |
| CT6846A | 1000 A wisselstroom/gelijkstroom | DC tot 100 kHz | ±0,2 % aflezing | |
| CT6845A | 500 A AC/DC | DC tot 200 kHz | ||
| CT6844A | 500 A AC/DC | DC tot 500 kHz | φ20 mm | ±0,2 % aflezing |
| CT6843A | 200 A AC/DC | DC tot 700 kHz | φ20 mm | ±0,2 % van de aflezing |
| CT6841A | 20 A AC/DC | DC tot 2 MHz |
Gedetailleerd productoverzicht

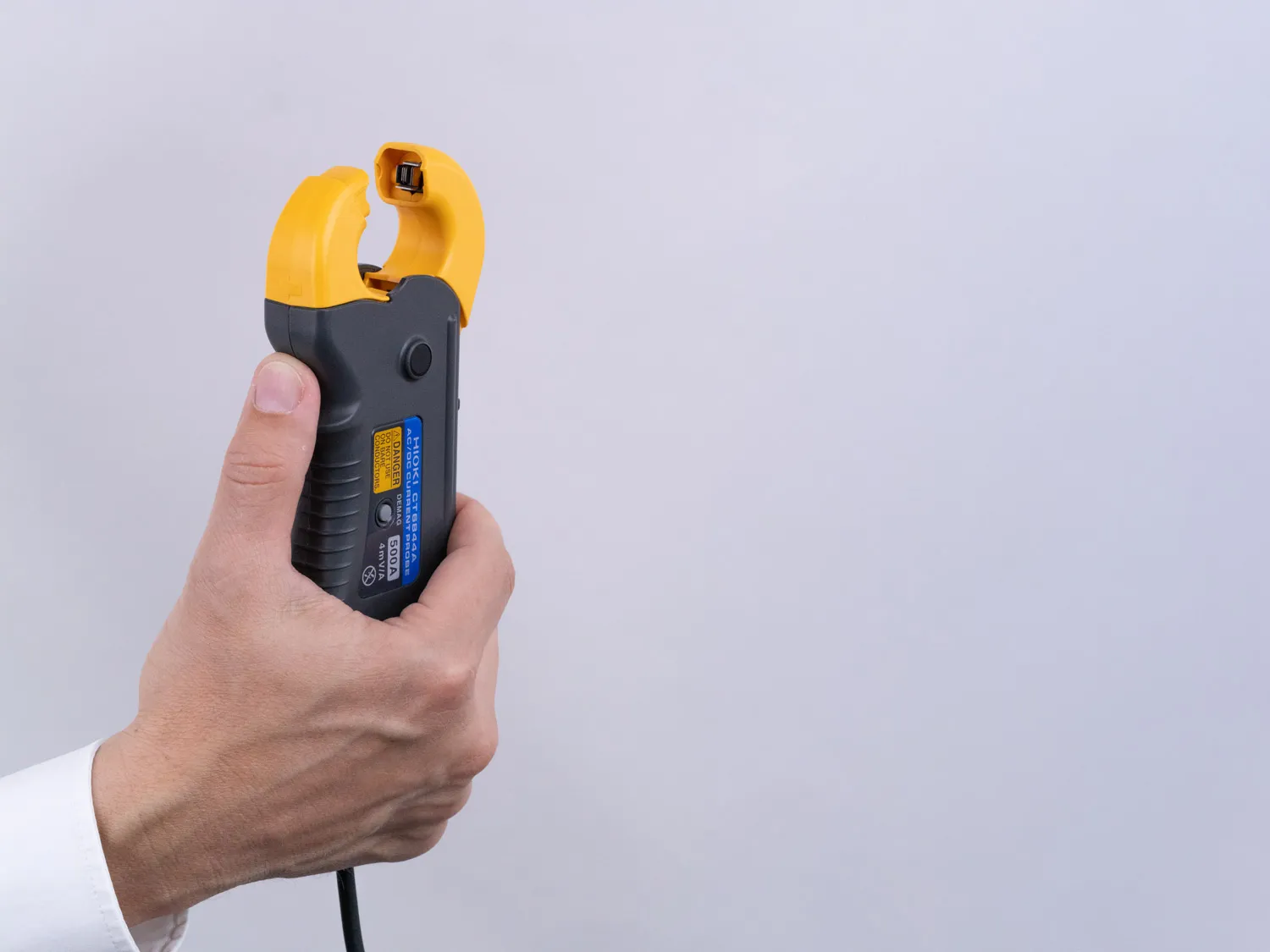

De HIOKI CT6844A AC/DC-stroomtang met hoge nauwkeurigheid meet nominale stromen tot 500 A op geleiders tot 20 mm en combineert een hoog stroombereik met een compacte opening. De zero-flux fluxgate-technologie biedt een basisnauwkeurigheid van ±0,2 % van de aflezing voor zowel AC als DC, waarbij het fluxgate-element minimale drift vertoont, zelfs bij temperatuurschommelingen tijdens de meting. Met een bandbreedte van DC tot 500 kHz registreert hij ook de accu- en verbruikersstromen die in de energiebalans van het voertuig worden meegenomen bij WLTP-metingen.

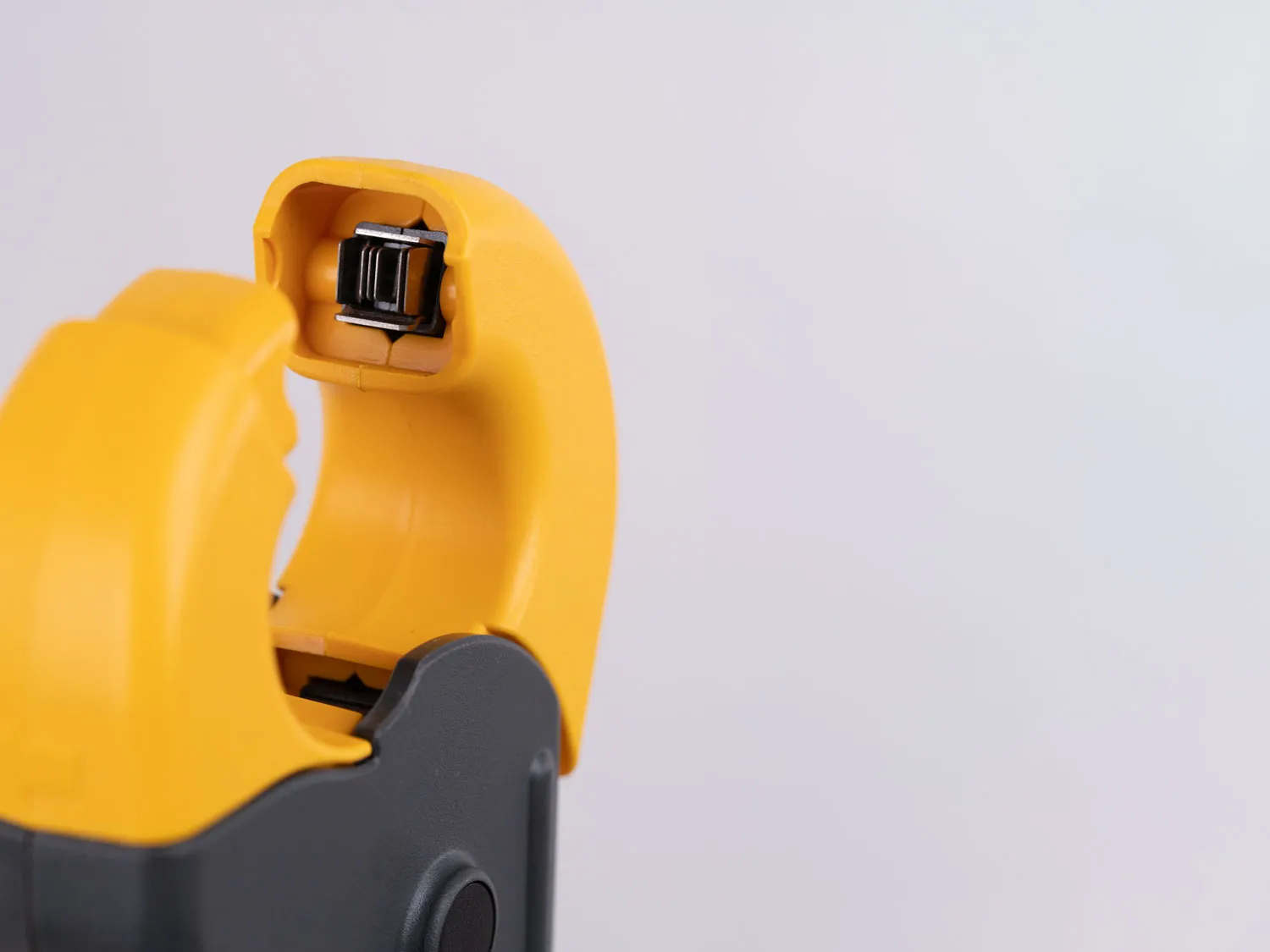

De compacte opening van 20 mm past ook op fasegeleiders en verzamelrails in krappe ruimtes, zoals e-aandrijfeenheden en accu-aansluitdozen, waar een grotere klem niet zou passen. Het brede bedrijfstemperatuurbereik van -40 °C tot 85 °C dekt beide situaties, van metingen in de motorruimte tot langdurige testbankproeven.
Van het testen van omvormers tot WLTP-metingen
De CT6844A kan worden aangesloten op oscilloscopen en andere data-acquisitiesystemen (DAQ) via een
HIOKI-stroomsensorinterface (CT9555, CT9556, CT9557), die het ME15W-signaal
omzet naar een BNC-uitgang en de sensor van stroom voorziet, met een spanningsuitgangsverhouding van 4 mV/A.
HIOKI-vermogensanalysatoren zoals de PW8001 en PW4001, en de MR6000 Memory
Recorder via de U8977-stroomunit, sluiten de sensor rechtstreeks aan via hun eigen
ME15W-poort, zonder die extra interface. Omdat de
CT6844A slechts een kerndiameter van 20 mm nodig heeft, kan hij nog steeds rond de geleider worden aangebracht in krappe ruimtes zoals e-aandrijfeenheden of
accu-aansluitdozen. De kabel van 3 meter is geschikt voor de meeste installaties, en met een CT9902-verlengkabel
kan indien nodig nog eens 5 m worden toegevoegd.
Net als de deskew-functie op een oscilloscoop zorgt de faseverschuivingscorrectie die beschikbaar is bij HIOKI-vermogensanalysatoren zoals de PW8001 en PW4001 ervoor dat de stroom- en spanningskanalen opnieuw op elkaar worden afgestemd met behulp van één enkele correctiewaarde. Die ene waarde is voldoende omdat de de fasefout van de CT6844A over het gehele frequentiebereik dicht bij een constante tijdvertraging blijft , in plaats van te variëren met de frequentie. Het resultaat is een automatische compensatie die ervoor zorgt dat vermogensmetingen zowel bij hoge frequenties als bij lage vermogensfactoren nauwkeurig blijven.
500 A via een opening van 20 mm
De CT6844A biedt een meetbereik van 500 A in een compacte behuizing van 20 mm, waardoor hoge stromen
kunnen worden gemeten, zelfs wanneer er weinig ruimte rond de geleider is. Die kleinere kern draagt ook
bij aan de hogere bandbreedte van 500 kHz, vergeleken met de 200 kHz van de CT6845A,
die dezelfde stroomsterkte biedt maar een grotere opening heeft. Dankzij de stabiliteit bij nulflux is hij net
zo betrouwbaar in het voertuig als in het laboratorium.
Meer dan alleen specificaties – lees hier meer details:
Zero-flux-stroomtangen: Nauwkeurigheid zonder moeite, van mA tot kA. Vermogen nauwkeurig
meten – voor alle toepassingen
- CT6844A AC/DC-stroomtang
- Draagtas
- Markeerbanden ×6
- Gebruiksaanwijzing
Afmetingen & verpakkingen
| Length | 153 mm |
|---|---|
| Width | 67 mm |
| Height | 25 mm |
| Weight | 0.4 kg |
-
